| Numero dell'articolo |
6ES7315-2EH14-0AB0 |
| Numero dell'articolo |

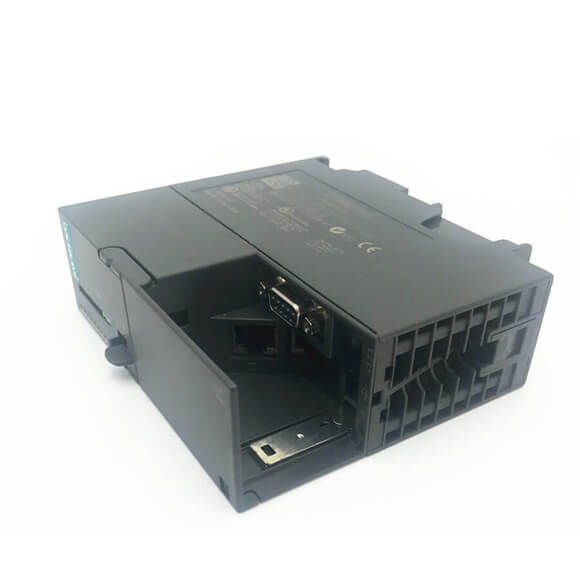

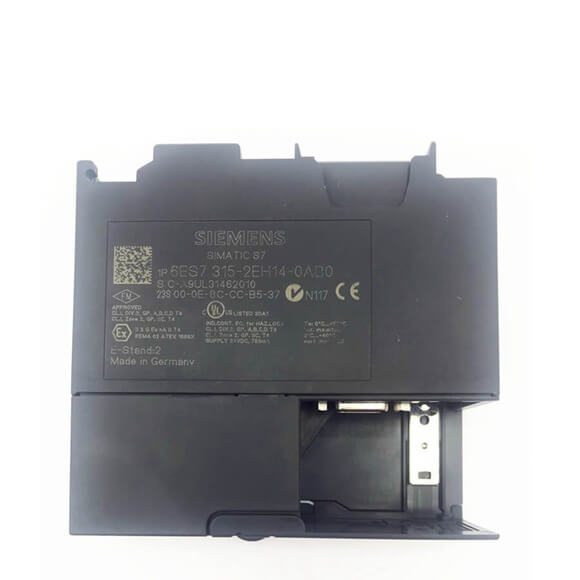

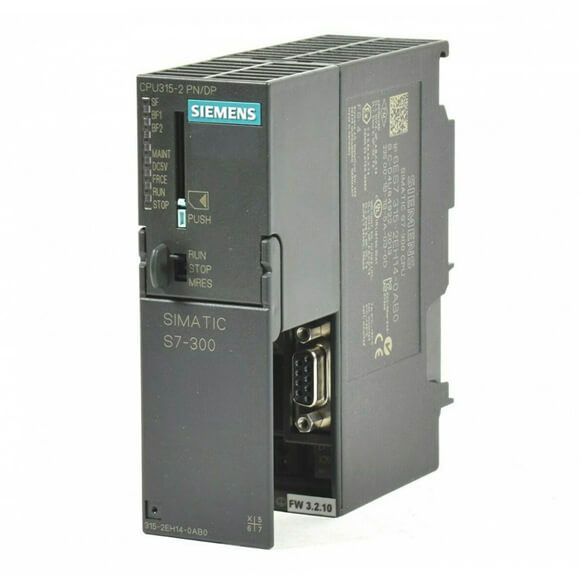

CPU315-2 PN/DP, 384 kbyte |
| informazioni generali |
|
| Stato funzionale dell'hardware |
01 |
| Versione del firmware |
V3.2 |
| Funzione del prodotto |
|
|
● Modalità isocrona |
SÌ; Tramite interfaccia Profibus DP o PROFINET |
| Ingegneria con |
|
|
● Pacchetto di programmazione |
STEP 7 V5.5 o successiva |
| Tensione di alimentazione |
|
| Valore nominale (DC) |
|
|
● 24 V CC |
SÌ |
| intervallo consentito, limite inferiore (DC) |
20,4 V |
| intervallo consentito, limite superiore (DC) |
28,8 V |
| protezione esterna delle linee di alimentazione (raccomandazione) |
2 minuti |
| Buffering di rete |
|
|
● Tempo di energia immagazzinata per mancanza di rete/tensione |
5 ms |
|
● Frequenza di ripetizione, min. |
1 secondo |
| Corrente in ingresso |
|
| Corrente assorbita (valore nominale) |
750 mA |
| Corrente assorbita (nel funzionamento a vuoto), tip. |
150mA |
| Corrente di spunto, tip. |
4A |
| I⊃2;t |
1 LA⊃2;·s |
| Perdita di potenza |
|
| Perdita di potenza, tip. |
4,65 W |
| Memoria |
|
| Memoria di lavoro |
|
|
● integrato |
384 kbyte |
|
● espandibile |
NO |
|
● Dimensione della memoria a ritenzione per i blocchi dati a ritenzione |
128 kbyte |
| Caricare la memoria |
|
|
● Plug-in (MMC) |
SÌ |
|
● Innestabile (MMC), max. |
8 MByte |
|
● Gestione dati su MMC (dopo l'ultima programmazione), min. |
10 anni |
| Backup |
|
|
● presente |
SÌ; Garantito da MMC (esente da manutenzione) |
|
● senza batteria |
SÌ; Programma e dati |
| Tempi di elaborazione della CPU |
|
| per operazioni a bit, tip. |
0,05 µs |
| per le operazioni sulle parole, tip. |
0,09 µs |
| per l'aritmetica in virgola fissa, tip. |
0,12 µs |
| per l'aritmetica in virgola mobile, tip. |
0,45 µs |
| Blocchi CPU |
|
| Numero di blocchi (totale) |
1 024; (DB, FC, FB); il numero massimo di blocchi caricabili può essere ridotto dalla MMC utilizzata. |
| DB |
|
|
● Numero, max. |
1 024; Intervallo numerico: da 1 a 16000 |
|
● Dimensioni, max. |
64 kbyte |
| FB |
|
|
● Numero, max. |
1 024; Intervallo numerico: da 0 a 7999 |
|
● Dimensioni, max. |
64 kbyte |
| FC |
|
|
● Numero, max. |
1 024; Intervallo numerico: da 0 a 7999 |
|
● Dimensioni, max. |
64 kbyte |
| OB |
|
|
● Dimensioni, max. |
64 kbyte |
|
● Numero di OB a ciclo libero |
1; OB1 |
|
● Numero di OB di allarme temporale |
1; OB10 |
|
● Numero di OB di allarme ritardato |
2; OB 20, 21 |
|
● Numero di OB di schedulazione orologio |
4; OB 32, 33, 34, 35 |
|
● Numero di OB di allarme di processo |
1; OB40 |
|
● Numero degli OB di allarme DPV1 |
3; OB 55, 56, 57 |
|
● Numero di OB in sincronismo di clock |
1; OB61 |
|
● Numero di OB di avvio |
1; OB100 |
|
● Numero di OB di errore di asincrono |
6; OB 80, 82, 83, 85, 86, 87 (OB 83 solo per PROFINET IO) |
|
● Numero di OB di errore di sincronismo |
2; OB 121, 122 |
