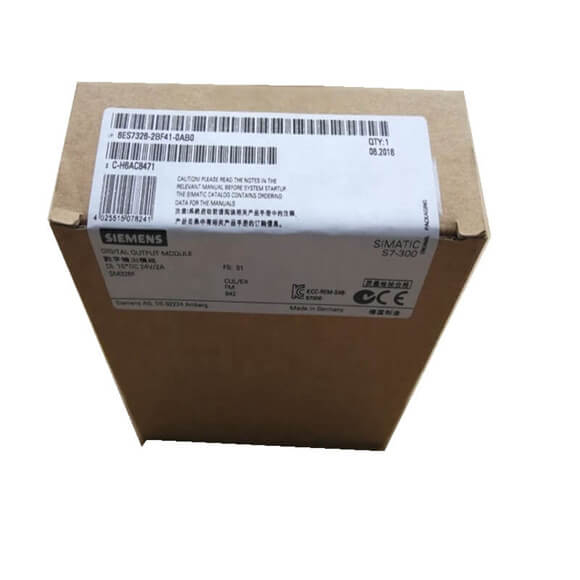

シーメンス PLC SIMATIC S7-300 デジタル出力 SM 326 モジュール 6ES7326-2BF41-0AB0

共有先:

Siemens PLC SIMATIC S7-300 デジタル出力 SM 326 モジュール 6ES7326-2BF41-0AB0

シリーズ#: シーメンス PLC

シーメンス PLC SIMATIC S7-300 デジタル出力 SM 326 モジュール 6ES7326-2BF41-0AB0
シーメンス PLC コントローラモジュールロゴシリーズ
私たちは、シーメンス PLC、シーメンスサーボモーター、シーメンス HMI、シーメンス VFD などのシーメンスオートメーション部品を供給できます。
100% オリジナルおよび新品、Siemens Automation による在庫
納期：在庫があり、発送までに1日かかります
MOQ: 1個

在庫状況:



お問い合わせ

製品説明

シリーズ#: シーメンス PLC

シーメンス PLC SIMATIC S7-300 デジタル出力 SM 326 モジュール 6ES7326-2BF41-0AB0
シーメンス PLC コントローラモジュールロゴシリーズ
私たちは、シーメンス PLC、シーメンスサーボモーター、シーメンス HMI、シーメンス VFD などのシーメンスオートメーション部品を供給できます。

コミュニティをダウンロードする

定格値（DC）	24V; 1L以上	24V; 1L以上
逆極性保護	はい	はい
負荷電圧L+
●定格値（DC）	24V; 2L以上、3L以上	24V; 2L以上、3L以上
●逆極性保護	いいえ	いいえ
入力電流
供給電圧 1L+ から最大	100mA	75mA
負荷電圧 2L+ (負荷なし) から、最大	100mA	100mA
負荷電圧から 3L+ (負荷なし)、最大	100mA	100mA
バックプレーンバスから 5 V DC、最大	100mA	100mA
電力損失
電力損失、代表値。	6W	12W
デジタル出力
デジタル出力の数	10	8
短絡保護	はい	はい
誘導シャットダウン電圧の制限		L+ (-33V)
出力のスイッチング容量
● ランプ負荷時、最大。	5W	5W
出力電圧
● 信号「1」の場合、最小。	L+(-1.0V)	L+(-1.0V)
出力電流
●信号「1」の場合定格値	2A	2A
● 信号「1」の場合、0 ～ 40 °C、最小許容範囲。	7mA	7mA
● 信号「1」の場合、0 ～ 40 °C、最大許容範囲。	2.4A	2A;横置きの場合は2A、縦置きの場合は1A
● 信号「1」の場合、40 ～ 60 °C、最小許容範囲。	7mA	7mA
● 信号「1」の場合、40 ～ 60 °C、最大許容範囲。	2.4A	1A;水平設置用
● 信号「0」の場合、残留電流、最大。	0.5mA	0.5mA
スイッチング周波数
● 抵抗負荷あり、最大。	25Hz	30Hz
● 誘導負荷あり、最大100mA	25Hz	2Hz
● ランプ負荷時、最大。	10Hz	10Hz
出力の合計電流 (グループごと)
水平設置
— 最高 40 °C、最大	10A	7.5A
— 最高 60 °C、最大	6A	5A
垂直設置
— 最高 40 °C、最大	5A	5A
ケーブル長
● シールド、最大。	1000メートル	200メートル。 SIL 3、AK 6、Cat 4 の場合は 200 m
● シールドなし、最大。	600メートル	200メートル
割り込み/診断/ステータス情報
アラーム
● 診断アラーム	はい	はい;パラメータ化可能
診断
● 診断情報の読み取り可能	はい	はい
診断表示LED
● フェールセーフ動作	はい	はい
●グループエラーSF（赤）	はい	はい
分離の可能性
電位分離デジタル出力
●チャンネル間	はい	はい
● チャンネル間、グループ内で	5	4
● チャンネルとバックプレーンバス間	はい	はい
● チャンネルと電子機器の電源の間	はい	はい
分離
絶縁テスト済み	370V 1分間	DC500V/AC350V
規格、承認、証明書
セーフティモードで達成可能な最高の安全クラス
●準拠。 DIN VDE 0801に準拠	AK5と6
●準拠。 EN 954に準拠	猫。 4	猫。 4
● ISO 13849-1 に準拠したパフォーマンスレベル	e	e
●SIL準拠。 IEC 61508に準拠	シル3	シル3
接続方法
必要なフロントコネクタ	40ピン	40ピン
寸法
幅	40mm	80mm
身長	125mm	125mm
深さ	120mm	120mm
重み
重量、約。	330g	465g
