| 品番 |
6ES7322-5GH00-0AB0 |
6ES7322-1CF00-0AA0 |

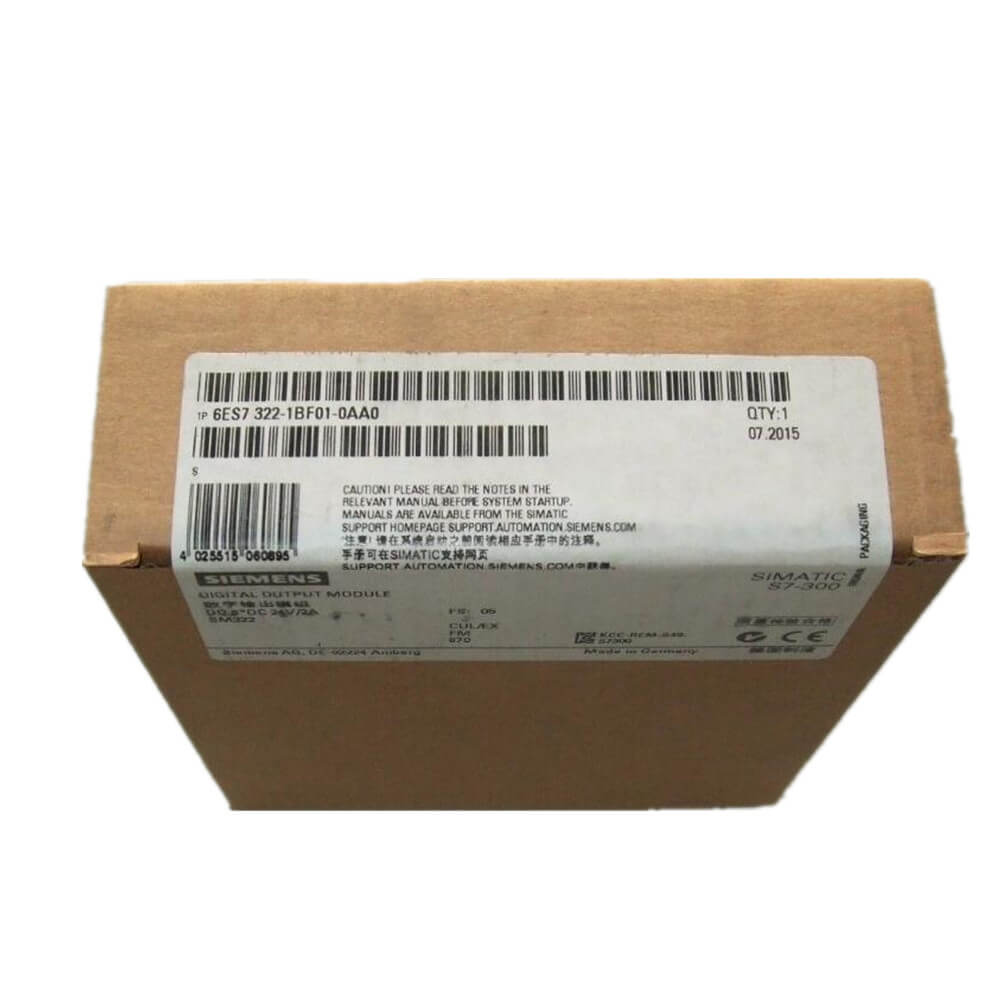

6ES7322-1BF01-0AA0 |
6ES7322-1FF01-0AA0 |
6ES7322-5FF00-0AB0 |
6ES7322-1FH00-0AA0 |
|
SM322、16DO、AC/DC24-48V、0.5A |
SM322、8DO、48-125V DC、1.5A |
SM322、8DO、DC24V、2A |
SM322、8DO、AC120/230V、1A |
SM322、8DO、AC120/230V、2A |
SM322、16DO、AC120/230V、1A |
| 電源電圧 |
|
|
|
|
|
|
| 電源バッファリング |
|
|
|
|
|
|
|
● 主電源/電圧障害の蓄積エネルギー時間 |
5ミリ秒 |
|
|
|
|
|
| 負荷電圧L+ |
|
|
|
|
|
|
|
●定格値（DC） |
24V; 24 / 48 |
48V; DC48V～DC125V |
24V |
|
|
|
|
●許容範囲、下限値(DC) |
20.4V |
40V |
20.4V |
|
|
|
|
●許容範囲、上限値（DC） |
57.6V |
140V |
28.8V |
|
|
|
|
●逆極性保護 |
はい |
はい;ヒューズを通して |
|
|
|
|
| 負荷電圧L1 |
|
|
|
|
|
|
|
●定格値（AC） |
|
|
|
230V; AC120/230V |
230V; AC120/230V |
230V; AC120/230V |
|
●許容範囲、下限値（AC） |
|
|
|
93V |
79V |
79V |
|
●許容範囲、上限値（AC） |
|
|
|
264V |
264V |
264V |
|
●許容周波数範囲、下限値 |
|
|
|
47Hz |
|
|
|
●許容周波数範囲、上限 |
|
|
|
63Hz |
|
|
| 入力電流 |
|
|
|
|
|
|
| 電源電圧 L+ から最大 |
200mA |
|
|
|
|
|
| 負荷電圧 L+ から (負荷なし)、最大 |
|
2mA |
60mA |
|
|
|
| 負荷電圧 L1 (負荷なし) から、最大 |
|
|
|
2mA |
2mA |
2mA |
| バックプレーンバスから 5 V DC、最大 |
100mA |
100mA |
40mA |
100mA |
100mA |
200mA |
| 電力損失 |
|
|
|
|
|
|
| 電力損失、代表値。 |
2.8W |
7.2W |
6.8W |
8.6W |
8.6W |
8.6W |
| デジタル出力 |
|
|
|
|
|
|
| デジタル出力の数 |
16 |
8 |
8 |
8 |
8 |
16 |
| 短絡保護 |
いいえ;外部から提供されるもの |
はい;電子 |
はい;電子 |
はい;ヒューズ 8 A、250 V。グループごとに |
はい;外部から提供される。ヒューズ 3.15 A / 250 V、クイックレスポンス |
はい;ヒューズ 8 A、250 V;グループごとに |
|
● 応答しきい値、代表値。 |
|
4.4A |
3A |
|
|
|
|
● ヒューズ遮断に必要な電流、最小。 |
|
|
|
40A |
|
40A |
|
● 応答時間、最大。 |
|
|
|
300ミリ秒 |
|
300ミリ秒 |
| 誘導シャットダウン電圧の制限 |
|
M(-1V) |
L+ (-48V) |
|
|
|
| デジタル入力の制御 |
はい |
はい |
はい |
はい |
はい |
はい |
| NEMA に基づくモータースターターのサイズ、最大 |
NEMA によるとサイズ 5 |
|
|
5 NEMA準拠 |
NEMA によるとサイズ 5 |
4 NEMA準拠 |
| 予備ヒューズ |
|
6.3 A / 250 V、クイックレスポンス、5x 20 mm |
|
8A/クイックレスポンス |
|
8A/クイックレスポンス |
| ゼロクロススイッチ |
|
|
|
はい;最大。 60V |
はい; 60V |
|
| 出力のスイッチング容量 |
|
|
|
|
|
|
|
● ランプ負荷時、最大。 |
2.5W |
15W; 15 W (48 V) または 40 W (125 V) |
10W |
50W |
50W |
50W |
| 負荷抵抗範囲 |
|
|
|
|
|
|
|
●下限値 |
|
|
12Ω |
|
|
|
|
●上限 |
|
|
4kΩ |
|
|
|
| 出力電圧 |
|
|
|
|
|
|
|
● 信号「1」の場合、最小。 |
L+ (-0.25 V) |
L+ (-1.2V) |
L+ (-0.8V) |
L1 (-1.5V) |
L1 (-8.5V) |
|
|
● 信号「1」（最大電流時）、最小電流「1」の場合。 |
|
|
|
L1 (-1.5V) |
|
L1 (-1.5V) |
|
● 信号「1」の場合（最小電流時）、最小電流時。 |
|
|
|
L1 (-8.5V) |
|
L1 (-8.5V) |
| 出力電流 |
|
|
|
|
|
|
|
●信号「1」の定格値 |
0.5A |
1.5A |
2A |
2A |
2A |
1A |
|
● 信号「1」の場合、0 ～ 40 °C、最小許容範囲。 |
|
10mA |
5mA |
10mA |
10mA |
10mA |
|
● 信号「1」の場合、0 ～ 40 °C、最大許容範囲。 |
0.5A |
1.5A |
2.4A |
2A |
2A |
1A |
|
● 信号「1」の場合、40 ～ 60 °C、最小許容範囲。 |
|
10mA |
5mA |
10mA |
10mA |
10mA |
|
● 信号「1」の場合、40 ～ 60 °C、最大許容範囲。 |
0.5A |
1.5A |
2.4A |
1A |
1A |
0.5A |
|
●信号「1」の場合、最小負荷電流 |
|
10mA |
5mA |
10mA |
10mA |
10mA |
|
● 信号「1」の場合、許容サージ電流、最大。 |
1.5A; 50 ms、1 A 2 s 1 回 |
3A; 10ミリ秒間 |
|
20A;最大。 1ACサイクル |
20A; 2つの半波で |
20A; 2つの半波で |
|
● 信号「0」の場合、残留電流、最大。 |
10μA |
0.5mA |
0.5mA |
2mA |
2mA |
2mA |
| 抵抗負荷による出力遅延 |
|
|
|
|
|
|
|
●「0」～「1」、最大値 |
6ミリ秒 |
2ミリ秒 |
100μs |
1ACサイクル |
|
|
|
●「1」～「0」、最大値 |
3ミリ秒 |
15ミリ秒 |
500μs |
1ACサイクル |
|
|
| 2つの出力の並列スイッチング |
|
|
|
|
|
|
|
●アップレーティング用 |
いいえ |
いいえ |
いいえ |
いいえ |
いいえ |
いいえ |
|
●負荷の二重化制御に。 |
はい |
はい;同じグループの出力のみ |
はい |
はい |
はい |
はい;同じグループの出力のみ |
| スイッチング周波数 |
|
|
|
|
|
|
|
● 抵抗負荷あり、最大。 |
10Hz |
25Hz |
100Hz |
10Hz |
10Hz |
10Hz |
|
● 誘導負荷あり、最大100mA |
0.5Hz |
0.5Hz |
0.5Hz |
0.5Hz |
0.5Hz |
0.5Hz |
|
● 誘導負荷あり (IEC 60947-5-1、DC13 に準拠)、最大 |
0.5Hz |
0.5Hz |
0.5Hz |
|
|
|
|
● 誘導負荷あり (IEC 60947-5-1、AC15 に準拠)、最大 |
|
|
|
0.5Hz |
0.5Hz |
0.5Hz |
|
● ランプ負荷時、最大。 |
0.5Hz |
10Hz |
10Hz |
1Hz |
1Hz |
1Hz |
| 出力の合計電流 (グループごと) |
|
|
|
|
|
|
| 水平設置 |
|
|
|
|
|
|
|
— 最大 40 °C まで |
0.5A;モジュールあたり 8A |
6A |
4A |
4A |
8A |
4A |
|
— 最高 50 °C、最大 |
|
4A |
|
|
|
|
|
— 最高 60 °C、最大 |
0.5A;モジュールあたり 8A |
3A |
4A |
2A |
4A |
2A |
| 垂直設置 |
|
|
|
|
|
|
|
— 最大 40 °C まで |
0.5A;モジュールあたり 8A |
4A |
4A |
2A |
4A |
2A |
| ケーブル長 |
|
|
|
|
|
|
|
● シールド、最大。 |
1000メートル |
1000メートル |
1000メートル |
1000メートル |
1000メートル |
1000メートル |
|
● シールドなし、最大。 |
600メートル |
600メートル |
600メートル |
600メートル |
600メートル |
600メートル |
