| 사양 |

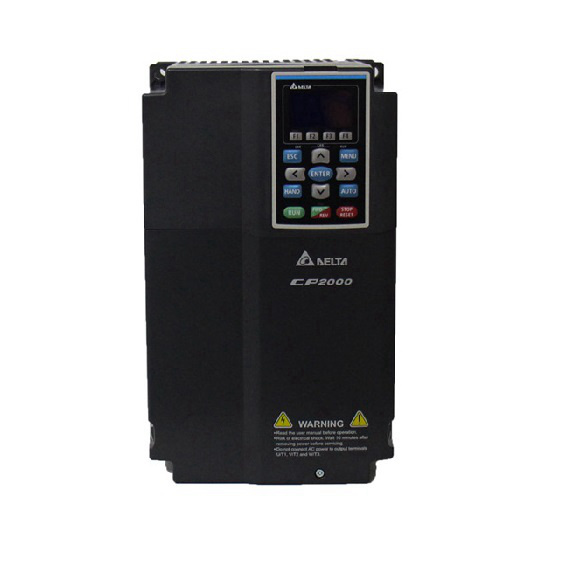

델타 인버터 CP2000 시리즈 |
|
|
|
|
| 제어 방법 |
펄스 폭 변조(PWM) |
|
|
|
|
| 제어 모드 |
230 V / 460 V 모델 : 1 : V / F (V / F 제어), 2 : SVC (감각없는 벡터 제어), 3 : PM (영구 자석 모터)
575 V / 690 V 모델 : 1: V / F,2: SVC |
|
|
|
|
| 시작 토크 |
0.5Hz에서 최대 150% 이상 도달 |
|
|
|
|
| V / F 곡선 |
4점 조정 가능한 V/F 곡선 및 사각 곡선 |
|
|
|
|
| 속도 응답 능력 |
5Hz |
|
|
|
|
| 토크 제한 |
가벼운 의무: 최대. 130% 토크 전류; 일반 의무: 최대. 토크 전류 160% |
|
|
|
|
| 토크 정확도 |
±5% |
|
|
|
|
| 맥스. 출력 주파수 (HZ) |
230V 모델: 599.00(55kW 이상: 400.00)460V 모델: 599.00(90kW 이상: 400.00)
575V / 690V 모델: 599.00 |
|
|
|
|
| 주파수 출력 정확도 |
디지털 명령: ±0.01%, -10 °C ~ +40 °C, 아날로그 명령: ±0.1%, 25 ±10 °C |
|
|
|
|
| 출력 주파수 분해능 |
디지털 명령: 0.01Hz; 아날로그 명령: 최대. 출력 주파수 x 0.03 / 60Hz(±11비트) |
|
|
|
|
| 과부하 허용오차 |
경부하: 5분마다 1분간 정격 전류의 120% 일반부하: 5분마다 1분간 정격 전류의 120%, 25초마다 3초간 정격 전류의 160% |
|
|
|
|
| 주파수 설정 신호 |
0~+10V, 4~20mA, 0~20mA |
|
|
|
|
| 가속. / 감속. 시간 |
0.00 ~ 600.00 / 0.0 ~ 6000.0초 |
|
|
|
|
|
주요 제어 기능 |
오류가 다시 시작됩니다 |
토크 제한 |
하이슬립 제동 |
머무르다 |
3선 시퀀스 |
|
주요 제어 기능 |
속도 검색 |
매개변수 복사 |
조그 주파수 |
미끄럼 보상 |
토크 보상 |
|
주요 제어 기능 |
S자 가속/감속 |
에너지 절약 제어 |
가속/감속. 타임스위치 |
주파수 상한/하한 설정 |
순간 전력 손실을 통해 |
|
주요 제어 기능 |
PID 제어(슬립 기능 포함) |
자동 튜닝(회전, 고정) |
시작/정지 시 DC 주입 제동 |
백넷통신 |
17단계 속도(최대) |
|
주요 제어 기능 |
과토크 감지 |
Modbus 통신(RS-485 RJ45, 최대 5.2Kbps) |
|
|
|
|
팬 제어 |
230V 모델: VFD185CP23(포함)보다 높은 사양의 모델은 PWM 제어이고, VFD150CP23(포함되지 않음)보다 낮은 사양의 모델은 ON/OFF 스위치 제어입니다.
460V 모델: VFD220CP43/4E(포함)보다 높은 사양의 모델은 PWM 제어입니다. VFD185CP43/4E(미포함)보다 낮은 사양의 모델은 ON/OFF 스위치 제어가 가능합니다. 575V/690V 모델: PWM 제어 |
|
|
|
|
| 모터 보호 |
전자 써멀 릴레이 보호 |
|
|
|
|
|
과전류 보호 |
230V / 460V 모델:Light Duty: 정격 전류 200%에 대한 과전류 보호, Normal Duty: 정격 전류 240%에 대한 과전류 보호,
전류 클램프(경부하: 130 ~ 135%);(일반부하: 170 ~ 175%) 575 V / 690 V 모델 : 정격 전류 225%에 대한 과전류 보호 전류 클램프(경부하: 약 128 ~ 141%);(일반부하: 약 170 ~ 175%) |
|
|
|
|
| 과전압 보호 |
230V 모델: DCBUS 전압이 410V를 초과하면 드라이브가 정지합니다. 460V 모델: DCBUS 전압이 820V를 초과하면 드라이브가 정지합니다. 575V 모델: DCBUS 전압이 1016V를 초과하면 드라이브가 정지합니다. 690V 모델: DCBUS 전압이 1189V를 초과하면 드라이브가 정지합니다. |
|
|
|
|
| 과열 보호 |
내장 온도 센서 |
|
|
|
|
| 실속 방지 |
가감속 및 단독 주행 시 스톨 방지 |
|
|
|
|
| InstancePower 실패 후 다시 시작하십시오 |
매개변수 설정 최대 20초 |
|
|
|
|
| 접지 누설 전류 보호 |
누설 전류가 AC 모터 드라이브 정격 전류의 50%보다 높습니다. |
|
|
|
|
| 단락 전류 정격(SCCR) |
UL508C에 따라 드라이브는 퓨즈 표에 제공된 퓨즈로 보호될 때 100kA 대칭 암페어(rms) 이하를 전달할 수 있는 회로에서 사용하기에 적합합니다. |
|
|
|
|
