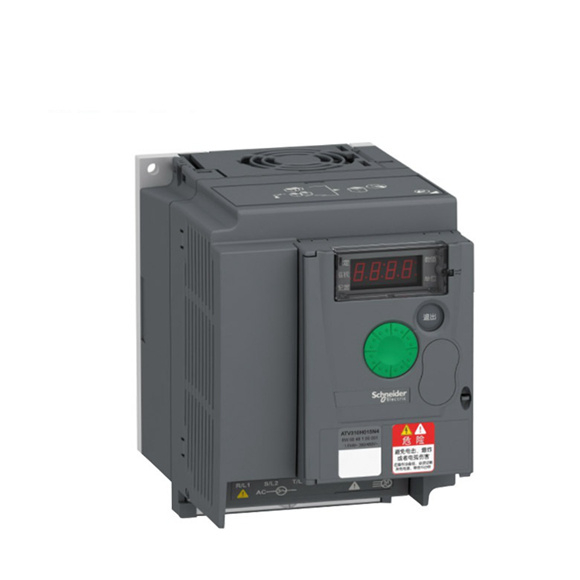

Schneider VFD 인버터 드라이브 ATV31 0.37kW-11kw |
|
| 제품 범위 |
알티바르 31 |
|
| 제품 또는 구성 요소 유형 |
가변 속도 드라이브 |
|
| 제품 목적지 |
비동기 모터 |
|
| 제품별 애플리케이션 |
단순 기계
와이어 가이딩 |
|
| 조립 스타일 |
에워싸는 |
|
| 구성 요소 이름 |
ATV31 |
|
| EMC 필터 |
통합 |
|
| 전원 전압 |
380~500V – 15~10% |
|
| 전원 주파수 |
50~60Hz – 5~5% |
|
| 네트워크 단계 수 |
3단계 |
|
| 모터 전력 kW |
5.5kW |
|
| 모터 파워 마력 |
7.5마력 |
|
| 라인 전류 |
16.5A 500V 1kA
21.9A 380V 1kA |
|
| 피상전력 |
15kVA |
|
| 최대 예상 라인 Isc |
22카 |
|
| 공칭 출력 전류 |
14.3A 4kHz |
|
| 최대 과도 전류 |
60초 동안 21.5A |
|
| 전력 소비(W) |
공칭 부하에서 232W |
|
| 속도 범위 |
1…50 |
|
| 일시적인 과토크 |
공칭 모터 토크의 150~170% |
|
| 비동기 모터 제어 프로필 |
PWM 방식 모터 제어 신호를 이용한 센서리스 자속 벡터 제어
공장 설정: 일정한 토크 |
|
| 아날로그 입력 번호 |
3 |
|
| IP 보호 수준 |
IP55 |
|
| 전원 전압 제한 |
323…550V |
|
| 전원 주파수 제한 |
47.5~63Hz |
|
| 속도 드라이브 출력 주파수 |
0.5~500Hz |
|
| 공칭 스위칭 주파수 |
4kHz |
|
| 스위칭 주파수 |
2~16kHz 조정 가능 |
|
| 제동 토크 |
<= 60초 동안 150% 제동 저항 있음
100% 제동 저항 있음 연속
30% 제동 저항 없음 |
|
| 규제 루프 |
주파수 PI 레귤레이터 |
|
| 모터 슬립 보상 |
조정 가능
부하에 관계없이 자동
억제 가능 |
|
| 출력 전압 |
<= 전원 전압 |
|
| 전기적 연결 |
Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6 단자 2.5mm² AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- 단자 2.5mm² AWG 14 |
|
| 조임 토크 |
Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6: 0.6Nm
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0.8Nm |
|
| 격리 |
전력과 제어 사이의 전기 |
|
| 공급 |
논리 입력용 내부 공급 19...30 V, <100 mA 과부하 보호
논리 입력용 내부 공급 19...30 V, <100 mA 단락 보호 기준
전위차계용 내부 공급 10...10.8 V, <10 mA 과부하 보호
기준 전위차계용 내부 공급 10...10.8 V, <10 mA 단락 보호 |
|
| 아날로그 입력 유형 |
AI3 구성 가능 전류 0~20mA, 임피던스: 250Ω
AI1 구성 가능 전압 0~10V, 입력 전압 최대 30V, 임피던스: 30000Ω
AI2 구성 가능 전압 +/- 10V, 최대 입력 전압 30V, 임피던스: 30000Ω |
|
| 입력 샘플링 시간 |
LI1~LI6: 4ms 개별
AI1, AI2, AI3: 8ms 아날로그 |
|
| 출력 응답 시간 |
AOV, AOC 아날로그
R1A, R1B, R1C, R2A, R2B의 경우 8ms 이산형의 경우 8ms |
|
| 선형성 오류 |
출력의 경우 +/- 0.2% |
|
| 아날로그 출력 번호 |
2 |
|
| 아날로그 출력 유형 |
AOC 구성 가능 전류: 0~20mA, 임피던스: 800Ω, 분해능: 8비트
AOV 구성 가능 전압: 0~10V, 임피던스: 470Ω, 분해능: 8비트 |
|
| 이산 입력 논리 |
양극 논리(소스)(LI1~LI6), < 5V(상태 0), > 11V(상태 1)
논리 입력이 연결되지 않음(LI1~LI4), < 13V(상태 1)
음극 논리(소스)(LI1~LI6), > 19V(상태 0) |
|
| 이산 출력 수 |
2 |
|
| 개별 출력 유형 |
구성 가능한 릴레이 논리: (R1A, R1B, R1C) 1 NO + 1 NC – 100000주기
구성 가능한 릴레이 논리: (R2A, R2B) NC – 100000주기 |
|
| 최소 스위칭 전류 |
10mA 5V DC R1-R2 |
|
| 최대 스위칭 전류 |
유도 부하에서 250V AC에서 2A – cos phi = 0.4 – L/R = 7ms(R1-R2)
유도 부하에서 30V DC에서 2A – cos phi = 0.4 – L/R = 7ms(R1-R2)
저항 부하에서 250V AC에서 5A – cos phi = 1 – L/R = 0ms(R1-R2)
5A 저항 부하에서 30V DC – cos phi = 1 – L/R = 0 ms (R1-R2) |
|
| 개별 입력 수 |
6 |
|
| 개별 입력 유형 |
(LI1…LI6) 24V에서 프로그래밍 가능, PLC의 경우 0…100mA, 임피던스: 3500Ω |
|
| 가속 및 감속 램프 |
S, U 또는 맞춤형
선형 0.1~999.9초까지 별도로 조정 가능 |
|
| 정지까지 제동 |
DC 주입으로 |
|
| 보호 유형 |
입력 상 차단: 드라이브
라인 공급 과전압 및 저전압 안전 회로: 드라이브
라인 공급 결상 안전 기능, 3상 공급용: 드라이브
모터 상 차단: 드라이브
출력 상과 접지 간 과전류(전원 공급 시에만): 드라이브
과열 방지: 드라이브
모터 상간 단락: 드라이브
열 보호: 모터 |
|
| 절연 저항 |
>= 1분 동안 500mOhm 500V DC |
|
| 지역 신호 |
1 LED(빨간색)구동 전압:
7세그먼트 디스플레이 장치 4개CANopen 버스 상태: |
|
| 시간 상수 |
기준 변경 시 5ms |
|
| 주파수 분해능 |
표시 단위: 0.1Hz
아날로그 입력: 0.1~100Hz |
|
| 통신 포트 프로토콜 |
모드버스
CANopen |
|
| 커넥터 유형 |
VW3 CANTAP2 어댑터를 통한 CANopen용 RJ45 1개
Modbus용 RJ45 1개 |
|
| 물리적 인터페이스 |
Modbus용 RS485 멀티드롭 직렬 링크 |
|
| 전송 프레임 |
Modbus용 RTU |
|
| 전송 속도 |
VW3 CANTAP2 어댑터를 통한 CANopen의 경우 10, 20, 50, 125, 250, 500kbps 또는 1Mbps
Modbus의 경우 4800, 9600 또는 19200bps |
|
| 주소 수 |
1…127 VW3 CANTAP2 어댑터를 통한 CANopen용
Modbus용 1…247 |
|
| 드라이브 수 |
VW3 CANTAP2 어댑터를 통한 CANopen용 127
Modbus용 31 |
|
| 마킹 |
CE |
|
| 작동 위치 |
수직 +/- 10도 |
|
| 순중량 |
23.6kg |
|
