| Model |

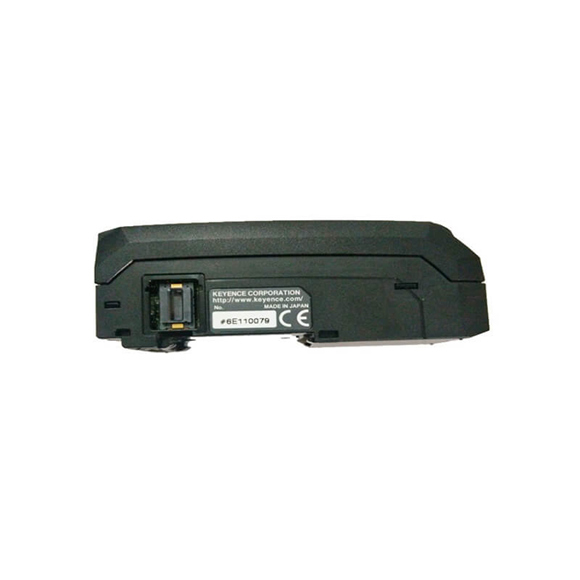

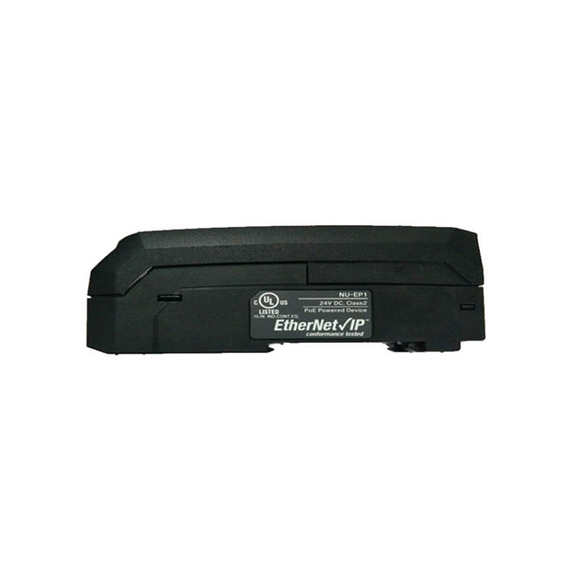

NU-EP1 |
| Naam |
Communicatie-eenheid die EtherNet/IPTM ondersteunt |
|
Conforme normen |
IEEE802.3 (10BASE-T), IEEE802.3u (100BASE-TX), IEEE802.3af (Power over Ethernet, klasse 3) |
| Overdrachtssnelheid |
10 Mbps (10BASE-T), 100 Mbps (100BASE-TX) |
| Transmissiemedia |
STP of categorie 3 of hoger UTP (10BASE-T),*1 STP of categorie 5 of hoger UTP (100BASE-TX) |
| Ethernet
Maximale kabellengte |
100 m (de lengte tussen dit toestel en de Ethernet-switch) |
| EtherNet
Max. aantal verbindingstrappen |
4 (10BASE-T) 2 (100BASE-TX)*2 |
|
Compatibele functies |
Cyclische communicatie (impliciete berichten), berichtencommunicatie (expliciete berichten) |
| Aantal aansluitingen |
64 |
| RPI (transmissiecyclus) |
0,5 tot 10.000 ms (in eenheden van 0,5 ms) |
| Toegestane communicatiebandbreedte voor cyclische communicatie |
6.000 p.p |
| Berichtcommunicatie |
Ondersteunt UCMM, klasse 3 |
| Conformiteitstest |
Ondersteunt versie A7 |
|
Aansluitbare sensoren |
Sensorversterker die N-bus*3 ondersteunt |
| Aantal aansluitbare units |
Maximaal 16*4 |
| Voeding |
Dit toestel levert stroom via de sensorversterkeraansluiting. |
| Toegestane doorlaatstroom |
Totaal: 1.200 mA of minder*5 |
| Stroom tijdens ontvangst van PoE-stroom |
Voedingsspanning: 24 V ±10%, voedingsstroom: 360 mA of minder*6 (UL-klasse 2)*7 |
| Indicatielampje |
Link-/activiteitsindicator (LINK/ACT): groene LED, modulestatusindicator (MS): 2-kleuren (groen en rood) LED, netwerkstatusindicator (NS): 2-kleuren (groen en rood) LED, sensorcommunicatie-indicator (N-bus): 2-kleuren (groen en rood) LED |
| Voedingsspanning |
24 VDC ±10%, rimpel (PP): 10% of minder (bij gebruik van de voedingsconnector); 48 VDC (maximaal 57 V; tijdens ontvangst van PoE-stroom) |
| Stroomverbruik |
1.500 mW of minder (60 mA of minder bij 24 V)*8 |
| Materiaal |
Behuizing hoofdunit en stofkap: polycarbonaat, voedingsconnector: polyamide (stekker), PBT (bus) |
| Accessoires |
Gebruiksaanwijzing, voedingsaansluitingsconnector, eindunit x 2 |
| Gewicht |
Ongeveer. 80 g (inclusief connectoren) |
