| Modell |

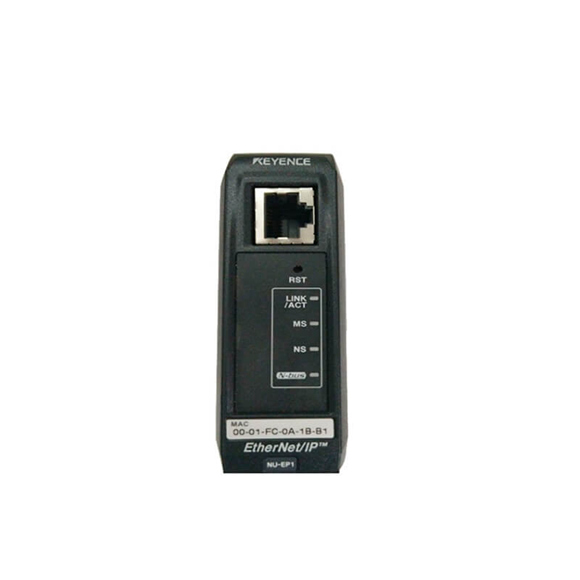

Nu-ep1 |
| Name |
Kommunikationseinheit, die Ethernet/IPTM unterstützt |
|
Konforme Standards |
IEEE802.3 (10BASE-T), IEEE802.3U (100BASE-TX), IEEE802.3AF (Strom über Ethernet, Klasse 3) |
| Übertragungsrate |
10 Mbit / s (10Base-T), 100 Mbit / s (100Base-TX) |
| Übertragungsmedien |
STP oder Kategorie 3 oder höher UTP (10Base-T),*1 STP oder Kategorie 5 oder höher UTP (100Base-TX) |
| Ethernet
Maximale Kabellänge |
100 m 328,1 '(die Länge zwischen dieser Einheit und dem Ethernet -Schalter) |
| Ethernet
Max. Anzahl der Verbindungsstadien |
4 (10Base-T) 2 (100Base-TX)*2 |
|
Konforme Funktionen |
Zyklische Kommunikation (implizite Nachrichten), Nachrichtenkommunikation (explizite Nachrichten) |
| Anzahl der Verbindungen |
64 |
| RPI (Übertragungszyklus) |
0,5 bis 10.000 ms (in Einheiten von 0,5 ms) |
| Tolerierbare Kommunikationsbandbreite für die zyklische Kommunikation |
6.000 pps |
| Nachrichtenkommunikation |
Unterstützt UCMM, Klasse 3 |
| Konformitätstest |
Unterstützt Version A7 |
|
Verbindbare Sensoren |
Sensorverstärker, der N-Bus*3 unterstützt |
| Anzahl der angeschlossenen Einheiten |
16 Maximum*4 |
| Stromversorgung |
Die Leistung wird durch diese Einheit über den Sensorverstärkerverbindungsanschluss geliefert. |
| Zulässiger Übergangsstrom |
Gesamt: 1.200 mA oder weniger*5 |
| Macht während des Empfangs von Poe Power |
Versorgungsspannung: 24 V ± 10 %, Versorgungsstrom: 360 mA oder weniger*6 (UL -Klasse 2)*7 |
| Indikatorlampe |
Link/Aktivitätsindikator (Link/ACT): grüne LED, Modulstatusanzeige (MS): 2-Farben (grün und rot) LED, Netzwerkstatusanzeige (NS): 2-Farben (grün und rot) LED, Sensorkommunikationsindikator (N-Bus): 2-Farben (grün und rot) LED |
| Leistungsspannung |
24 VDC ± 10 %, Ripple (PP): 10 % oder weniger (bei Verwendung des Stromversorgungsstecker); 48 VDC (57 V maximal; während des Empfangs von Poe -Strom) |
| Stromverbrauch |
1.500 MW oder weniger (60 Ma oder weniger bei 24 V)*8 |
| Material |
Haupteinheit Fall und Staubbedeckung: Polycarbonat, Netzteilstecker: Polyamid (Stecker), PBT (Sockel) |
| Zubehör |
Bedienungsanleitung, Stromverbindungsanschluss, Endeinheit x 2 |
| Gewicht |
Ca. 80 g (einschließlich Anschlüsse) |
