| Onderdeelnummer |

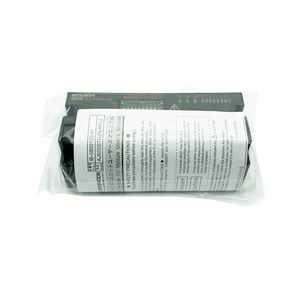

AJ65SBTB2N-8R |
| Aantal uitgangspunten |
8 punten |
| Isolatiemethode |
Relais |
| Nominale belastingsspanning×stroom |
24 V DC (ohmse belasting), 240 V AC (cosf = 1)/
2 A/punt 4 A/gemeenschappelijk |
| Min. schakelbelasting |
5 V gelijkstroom 1 mA |
| Max. schakelspanning |
264 V wisselstroom 125 V gelijkstroom |
| Max. schakelfrequentie |
3600 keer/uur |
| Onderdrukking van overspanningen |
Geen |
| Gemeenschappelijke methode |
8 punten/1 gemeenschappelijk (klemmenblok 2-draads type) |
| Aantal stations
bezet |
1 station 32 punten toewijzing (gebruik 8 punten) |
| Duurzaamheid van het geluid |
Simulatorruis 1500 Vp-p, ruisbreedte 1 ms, ruisdrager
frequentie 25 tot 60 Hz (ruissimulatorconditie) Snelle transiënt/ruisuitbarsting IEC61000-4-4: 1 kV |
| Bestand tegen spanning |
2830 V AC tussen alle externe AC-klemmen en aarde,
rms/ 3 cycli (2000 m boven zeeniveau) 500 V AC gedurende 1 minuut tussen alle externe DC-klemmen en aarde |
| Isolatieweerstand |
10 MW of hoger, gemeten met een isolatieweerstand van 500 V DC
tester tussen alle externe AC-terminals en aarde 10 MW of hoger, gemeten met een 500 V DC isolatieweerstandstester tussen alle externe DC-klemmen en aarde |
| Gewicht (kg) (lb.) |
0,25 (0,55) |
| Externe verbindingsmethode |
7-punts 2-delig klemmenblok (transmissiecircuit, modulevoedingsterminal), 18-punts klemmenblok van het directe type (I/O-voeding
leveringsgebied) (M3-schroef) |
| Toepasselijke soldeerloze terminal |
• RAV1.25-3.5 (conform J2IS C 2805) [Toepasselijke draaddikte: 0,3 tot 1,25 mm]
• V2-MS3 (Japan Solderless Terminal Mfg. Co., Ltd.), RAP2-3S RAP2-3 (Japan Terminal Co., Ltd.) • 2-3N, 2-3S (NICHIFU TERMINAL IN2DUSTRIES Co., Ltd.) [Toepasselijke draadgrootte: 1,25 tot 2 mm] |
