| Artikelnummer |
6GK7343-1EX30-0XE0 |
| Producttypeaanduiding |

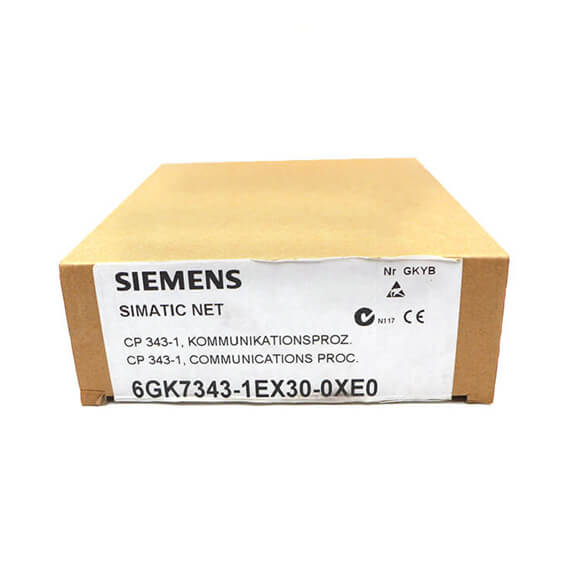

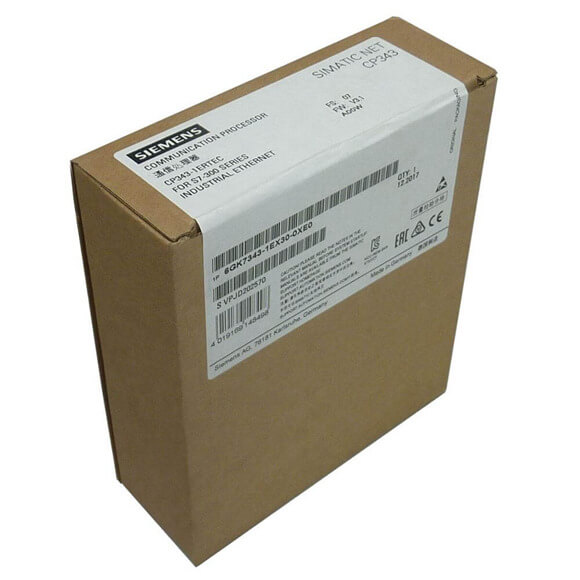

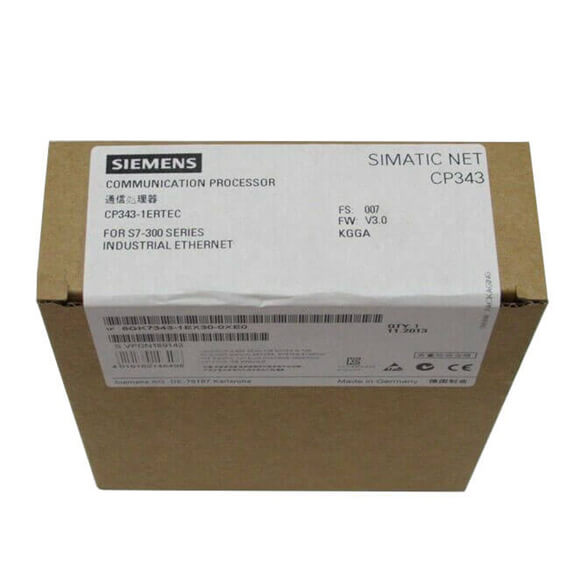

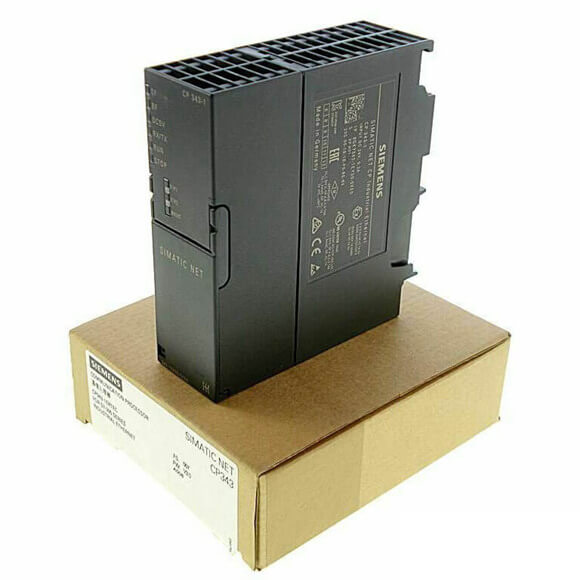

CP343-1 |
| Overdrachtssnelheid |
|
| Overdrachtssnelheid |
|
|
● bij de 1e interface |
10 … 100 Mbit/s |
| Interfaces |
|
| Aantal interfaces vlgs. naar Industrieel Ethernet |
2 |
| Aantal elektrische aansluitingen |
|
|
● bij de 1e interface vlgs. naar Industrieel Ethernet |
2 |
|
● voor stroomvoorziening |
1 |
| Type elektrische aansluiting |
|
|
● van een industriële Ethernet-interface |
RJ45-poort |
|
● bij de 1e interface vlgs. naar Industrieel Ethernet |
RJ45-poort |
| Type elektrische aansluiting |
|
|
● voor stroomvoorziening |
2-polig inplugbaar klemmenblok |
| Voedingsspanning, stroomverbruik, vermogensverlies |
|
| Type spanning van de voedingsspanning |
gelijkstroom |
| Voedingsspanning 1 vanaf achterplaatbus |
5 V |
| Voedingsspanning |
24 V |
| Voedingsspanning extern |
24 V |
| Voedingsspanning extern bij DC Nominale waarde |
24 V |
| Relatieve positieve tolerantie bij DC bij 24 V |
20% |
| Relatieve negatieve tolerantie bij DC bij 24 V |
15% |
| Verbruikte stroom |
|
|
● vanaf de backplane-bus bij DC bij typisch 5 V |
0,2 A |
|
● van externe voedingsspanning bij DC bij typisch 24 V |
0,16 A |
|
● van externe voedingsspanning bij DC bij maximaal 24 V |
0,2 A |
| Vermogensverlies [W] |
5,8 W |
| Omgevingsomstandigheden |
|
| Omgevingstemperatuur |
|
|
● voor verticale installatie tijdens bedrijf |
0 … 40 °C |
|
● voor horizontaal geplaatste rails tijdens bedrijf |
0 … 60 °C |
|
● tijdens opslag |
-40 … +70 °C |
|
● tijdens transport |
-40 … +70 °C |
| Relatieve vochtigheid |
|
|
● bij 25 °C zonder condensatie tijdens maximaal bedrijf |
95% |
| Beschermingsklasse IP |
IP20 |
| Uitvoering, afmetingen en gewichten |
|
| Module-formaat |
Compacte module S7-300 enkele breedte |
| Breedte |
40 mm |
| Hoogte |
125 mm |
| Diepte |
120 mm |
| Netto gewicht |
0,22 kg |
| Montagetype |
|
|
● S7-300 railmontage |
Ja |
| Prestatiegegevens open communicatie |
|
| Maximaal aantal mogelijke verbindingen voor open communicatie via SEND/RECEIVE-blokken |
16 |
| Hoeveelheid gegevens |
|
|
● als gebruikersgegevens per ISO-verbinding voor open communicatie door middel van maximaal SEND/RECEIVE-blokken |
8 KByte |
|
● als gebruikersgegevens volgens ISO op TCP-verbinding voor open communicatie door middel van maximaal SEND/RECEIVE-blokken |
8 KByte |
|
● als gebruikersgegevens per TCP-verbinding voor open communicatie door middel van maximaal SEND/RECEIVE-blokken |
8 KByte |
|
● als gebruikersgegevens per UDP-verbinding voor open IE-communicatie door middel van maximaal SEND/RECEIVE-blokken |
2 KByte |
| Aantal Multicast-stations |
16 |
