| Номер артикула |
6ГК7343-1EX30-0XE0 |
| Обозначение типа продукта |

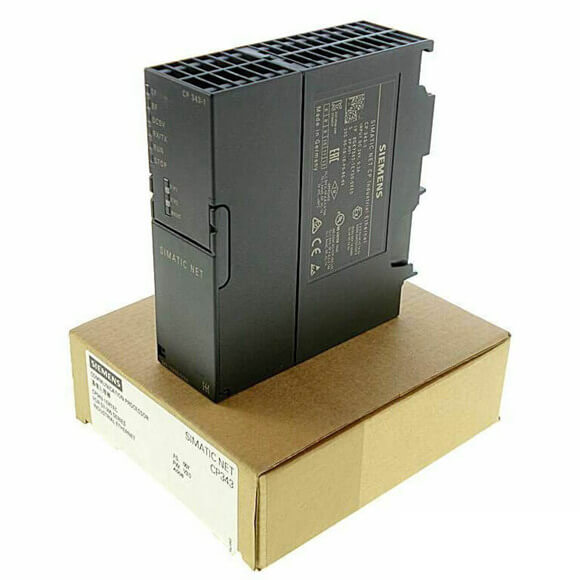

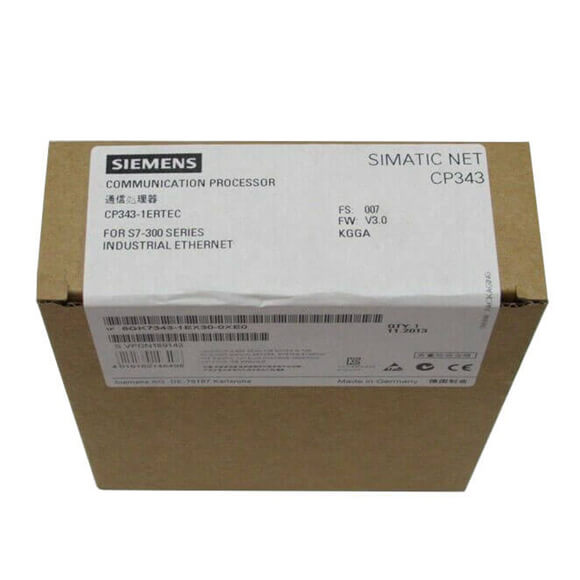

КП 343-1 |
| Скорость перевода |
|
| Скорость перевода |
|
|
● на 1-м интерфейсе |
10…100 Мбит/с |
| Интерфейсы |
|
| Количество интерфейсов в соотв. к промышленному Ethernet |
2 |
| Количество электрических соединений |
|
|
● на 1-м интерфейсе в соотв. к промышленному Ethernet |
2 |
|
● для электропитания |
1 |
| Тип электрического подключения |
|
|
● интерфейса Industrial Ethernet |
порт RJ45 |
|
● на 1-м интерфейсе в соотв. к промышленному Ethernet |
порт RJ45 |
| Тип электрического подключения |
|
|
● для электропитания |
2-полюсная съемная клеммная колодка |
| Напряжение питания, потребляемый ток, потери мощности |
|
| Тип напряжения питающего напряжения |
округ Колумбия |
| Напряжение питания 1 от объединительной шины |
5 В |
| Напряжение питания |
24 В |
| Напряжение питания внешнее |
24 В |
| Напряжение питания внешнее при постоянном токе Номинальное значение |
24 В |
| Относительный положительный допуск при постоянном токе при 24 В |
20 % |
| Относительный отрицательный допуск при постоянном токе при 24 В |
15 % |
| Потребляемый ток |
|
|
● от объединительной шины при постоянном токе при напряжении 5 В, типичное значение |
0,2 А |
|
● от внешнего напряжения питания постоянного тока при 24 В типично |
0,16 А |
|
● от внешнего напряжения питания постоянного тока максимум 24 В. |
0,2 А |
| Потери мощности [Вт] |
5,8 Вт |
| Условия окружающей среды |
|
| Температура окружающей среды |
|
|
● для вертикальной установки во время работы |
0 … 40 °С |
|
● для горизонтально расположенных шин во время эксплуатации |
0 … 60 °С |
|
● во время хранения |
-40…+70 °С |
|
● во время транспортировки |
-40…+70 °С |
| Относительная влажность |
|
|
● при 25 °C без конденсации во время работы максимум |
95 % |
| Класс защиты IP |
IP20 |
| Конструкция, размеры и вес |
|
| Формат модуля |
Компактный модуль S7-300 одинарной ширины |
| Ширина |
40 мм |
| Высота |
125 мм |
| Глубина |
120 мм |
| Вес нетто |
0,22 кг |
| Тип крепления |
|
|
● Монтаж на рейке S7-300. |
Да |
| Открытая передача данных о производительности |
|
| Количество возможных соединений для открытой связи посредством блоков SEND/RECEIVE максимальное |
16 |
| Объем данных |
|
|
● в качестве пользовательских данных для каждого соединения ISO для открытой связи посредством максимум блоков SEND/RECEIVE |
8 Кибайт |
|
● в качестве пользовательских данных согласно ISO при TCP-соединении для открытой связи с помощью блоков SEND/RECEIVE максимум |
8 Кибайт |
|
● в качестве пользовательских данных для каждого TCP-соединения для открытой связи с помощью блоков SEND/RECEIVE максимум |
8 Кибайт |
|
● в качестве пользовательских данных для каждого соединения UDP для открытой связи IE с помощью блоков SEND/RECEIVE максимум |
2 Кибайта |
| Количество станций многоадресной рассылки |
16 |
