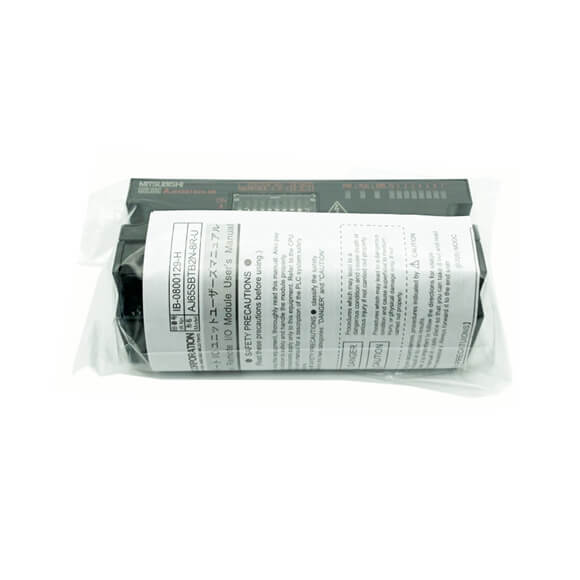

Moduł łącza CC Mitsubishi AJ65SBTB2-8T AJ65SBTB2-16T

Seria#: Mitsubishi PLC

Moduł łącza CC Mitsubishi AJ65SBTB2-8T AJ65SBTB2-16T
Moduł sterownika PLC Mitsubishi PLC Moduł łącza CC Mitsubishi serii AJ65
Możemy dostarczyć części automatyki elektrycznej Mitsubishi, takie jak Mitsubishi PLC, Mitsubishi Servo Motor, Mitsubishi HMI, Mitsubishi VFD i tak dalej,
100% oryginalne i nowe, dostępne w magazynie firmy Mitsubishi PLC
Czas dostawy: Gotowe w magazynie i 1 dzień na wysyłkę
MOQ: 1 szt

Dostępność:



Pytać się

Specyfikacja

Seria#: Mitsubishi PLC

Moduł łącza CC Mitsubishi AJ65SBTB2-8T AJ65SBTB2-16T
Moduł sterownika PLC Mitsubishi Moduł PLC Mitsubishi CC Link Module AJ65 Seria

W Coberry możemy dostarczyć Ci fabrycznie nowy produkt objęty Oryginalną Gwarancją Producenta.

Kupno używanych części może zapewnić ogromne oszczędności w porównaniu z nowymi

Kupno odnowionego może zapewnić duże oszczędności w porównaniu z nowym

Pobierz Munual

Numer części	AJ65SBTB2-8T
Liczba punktów wyjściowych	8 punktów
Metoda izolacji	Transoptor
Znamionowe napięcie obciążenia	12/24 V prądu stałego
Robocze napięcie obciążenia zakres	10,2 do 26,4 V DC (współczynnik tętnienia: w granicach 5%)
Maks. prąd obciążenia	0,5 A/punkt (gdy wszystkie punkty 5 są włączone: 0,3 A/punkt) 2,4 A/1 wspólny
Maks. prąd rozruchowy	1,0 A 10 ms lub mniej
Prąd upływowy przy WYŁ	0,25 mA lub mniej
Spadek napięcia przy włączeniu	0,3 V lub mniej (TYP) 0,5 A 0,6 V lub mniej (MAX) 0,5 A
Tłumienie przepięć	Dioda Zenera
Powszechna metoda okablowania	8 punktów/1 wspólny (kostka zaciskowa typu 2-przewodowego)
Liczba stacji zajęty	1 stacja 32 punkty przydziału (użyj 8 punktów)
Trwałość hałasu	Napięcie szumu typu DC 500 Vp-p, szerokość szumu 1 ms, częstotliwość nośnej szumu 25 do 60 Hz (warunki symulatora szumu)
Wytrzymuje napięcie	500 V AC przez 1 minutę pomiędzy wszystkimi zewnętrznymi zaciskami DC i grunt
Rezystancja izolacji	10 MW lub więcej, mierzone za pomocą testera rezystancji izolacji 500 V DC
Waga (kg)	0.18
Zewnętrzny system okablowania	7-punktowa 2-częściowa listwa zaciskowa (obwód transmisji, zacisk zasilania modułu), 18-punktowa listwa zaciskowa typu Direct (zasilanie we/wy obszar zasilania) (śruba M3)
Możliwość zastosowania bez lutowania terminal	• RAV1.25-3.5 (zgodnie z JIS C 2805) [Odpowiedni rozmiar drutu: 0,3 do 1,25 mm2]
	• V2-MS3 (Japan Solderless Terminal Mfg. Co., Ltd.), RAP2-3S RAP2-3 (Japan Terminal Co., Ltd.) • 2-3N, 2-3S (NICHIFU TERMINAL INDUSTRIES Co., Ltd.)
	[Odpowiedni rozmiar drutu: 1,25 do 2 mm2]

moduł wyjściowy tranzystorowy	AJ65SBTB2-16T
Liczba punktów wyjściowych	16 punktów
Metoda izolacji	Transoptor
Znamionowe napięcie obciążenia	12/24 V prądu stałego
Zakres napięcia obciążenia roboczego	10,2 do 26,4 V DC (współczynnik tętnienia: w granicach 5%)
Maks. prąd obciążenia	0,5 A/punkt (gdy wszystkie punkty są włączone: 0,22 A/punkt) 3,6 A/1 wspólny
Maks. prąd rozruchowy	1,0 A 10 ms lub mniej
Prąd upływowy przy WYŁ	0,25 mA lub mniej
Spadek napięcia przy włączeniu	0,3 V lub mniej (TYP) 0,5 A 0,6 V lub mniej (MAX) 0,5 A
Tłumienie przepięć	Dioda Zenera
Powszechna metoda okablowania	16 punktów/1 wspólny (listwa zaciskowa typu 2-przewodowego)
Zajęty numer stacji	1 stacja 32 punkty przydziału (użyj 16 punktów)
Trwałość hałasu	Napięcie szumu typu DC 500 Vp-p, szerokość szumu 1 ms, częstotliwość nośnej szumu 25 do 60 Hz (warunki symulatora szumu)
Wytrzymuje napięcie	500 V AC przez 1 minutę pomiędzy wszystkimi zewnętrznymi zaciskami DC i grunt
Rezystancja izolacji	10 MW lub więcej, mierzone za pomocą testera rezystancji izolacji 500 V DC
Waga (kg)	0.25
Zewnętrzny system okablowania	7-punktowa 2-częściowa listwa zaciskowa (obwód transmisji, zacisk zasilania modułu), 34-punktowa listwa zaciskowa typu Direct (obszar zasilania we/wy) (śruba M3)
Odpowiedni terminal bezlutowy	• RAV1.25-3.5 (zgodnie z JIS C 2805) [Odpowiednie przekroje przewodów: 0,3 do 1,25 mm2] • V2-MS3 (Japan Solderless Terminal Mfg. Co., Ltd.), RAP2-3S RAP2-3SL (Japan Terminal Co., Ltd.) 2-3N, 2-3S (NICHIFU TERMINAL INDUSTRIES Co., Ltd.) [Odpowiedni rozmiar drutu: 1,25 do 2 mm2]
