| Numer artykułu |
6ES7531-7QD00-0AB0 |
6ES7531-7QF00-0AB0 |

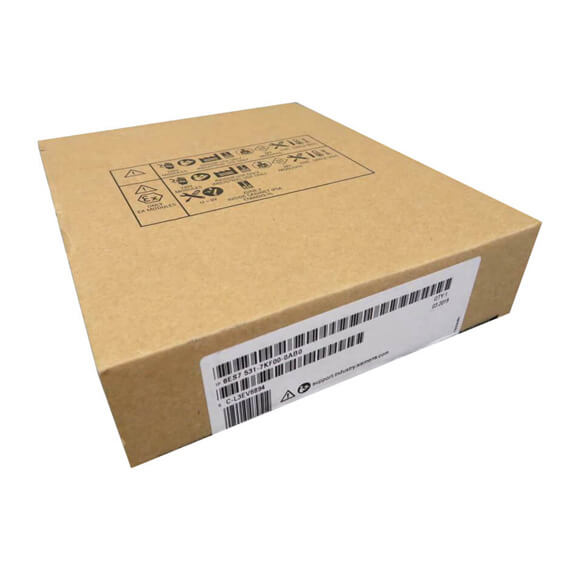

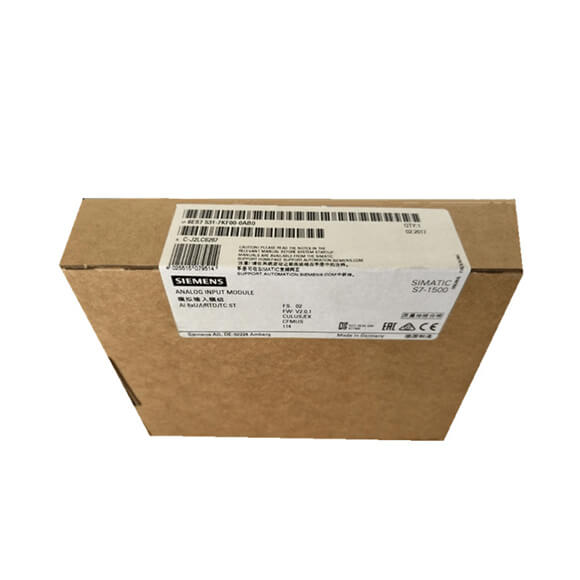

6ES7531-7KF00-0AB0 |
6ES7531-7NF10-0AB0 |
6ES7531-7NF00-0AB0 |
|
S7-1500, AI 4xU/I/RTD/TC ST |
S7-1500, AI 8xU/I/R/RTD BA |
S7-1500, AI 8xU/I/RTD/TC ST |
S7-1500, AI 8xU/I HS |
S7-1500, AI 8xU/I HF |
| Informacje ogólne |
|
|
|
|
|
| Oznaczenie typu produktu |
AI 4xU/I/RTD/TC ST |
AI 8xU/I/R/RTD BA |
AI 8xU/I/RTD/TC ST |
AI 8xU/I HS |
AI 8xU/I HF |
| Stan funkcjonalny sprzętu |
FS01 |
FS01 |
FS04 |
Z FS01 |
Z FS01 |
| Wersja oprogramowania |
V1.0.0 |
V1.0.0 |
V2.0.0 |
Wersja 2.1.0 |
Wersja 1.1.0 |
|
● Możliwa aktualizacja oprogramowania sprzętowego |
Tak |
Tak |
Tak |
Tak |
Tak |
| Funkcja produktu |
|
|
|
|
|
|
● Dane I&M |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
|
● Tryb izochroniczny |
NIE |
|
NIE |
Tak |
NIE |
|
● Uruchamianie priorytetowe |
NIE |
NIE |
NIE |
Tak |
Tak |
|
● Skalowalny zakres pomiarowy |
NIE |
|
NIE |
NIE |
NIE |
|
● Skalowalne wartości pomiarowe |
NIE |
|
NIE |
NIE |
Tak |
|
● Regulacja zakresu pomiarowego |
NIE |
|
NIE |
NIE |
Tak |
| Inżynieria z |
|
|
|
|
|
|
● STEP 7 TIA Portal można konfigurować/integrować od wersji |
V13 / V13.0.2 |
V15.1/V16 |
V12 / V12 |
V14 / – |
V14 / – |
|
● STEP 7 konfigurowalny/zintegrowany od wersji |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
V5.5 SP3 / – |
|
● PROFIBUS od wersji GSD/rewizji GSD |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
|
● PROFINET od wersji GSD/rewizji GSD |
V2.3 / – |
V2.3 / – |
V2.3 / – |
V2.3 / – |
V2.3 / – |
| Tryb pracy |
|
|
|
|
|
|
● Nadpróbkowanie |
NIE |
NIE |
NIE |
Tak |
NIE |
|
● MSI |
Tak |
Tak |
Tak |
Tak |
Tak |
| CiR – Konfiguracja w RUN |
|
|
|
|
|
| Możliwość ponownej parametryzacji w trybie RUN |
Tak |
Tak |
Tak |
Tak |
Tak |
| Możliwa kalibracja w trybie RUN |
Tak |
NIE |
Tak |
Tak |
Tak |
| Napięcie zasilania |
|
|
|
|
|
| Rodzaj napięcia zasilania |
DC |
|
DC |
DC |
DC |
| Wartość znamionowa (DC) |
24 V |
|
24 V |
24 V |
24 V |
| dopuszczalny zakres, dolna granica (DC) |
20,4 V |
|
20,4 V |
20,4 V |
20,4 V |
| dopuszczalny zakres, górna granica (DC) |
28,8 V |
|
28,8 V |
28,8 V |
28,8 V |
| Zabezpieczenie przed odwrotną polaryzacją |
Tak |
|
Tak |
Tak |
Tak |
| Prąd wejściowy |
|
|
|
|
|
| Pobór prądu, maks. |
140 mA; z zasilaniem 24 V DC |
|
240 mA; z zasilaniem 24 V DC |
240 mA; z zasilaniem 24 V DC |
50 mA; z zasilaniem 24 V DC |
| Zasilanie enkodera |
|
|
|
|
|
| Zasilanie enkodera 24 V |
|
|
|
|
|
|
● Zabezpieczenie zwarciowe |
Tak |
|
Tak |
Tak |
|
|
● Prąd wyjściowy, maks. |
20 mA; Maks. 47 mA na kanał przez czas < 10 s |
|
20 mA; Maks. 47 mA na kanał przez czas < 10 s |
20 mA; Maks. 47 mA na kanał przez czas < 10 s |
|
| Moc |
|
|
|
|
|
| Zasilanie dostępne z magistrali płyty montażowej |
0,7 W |
0,85 W |
0,7 W |
1,15 W |
0,85 W |
| Strata mocy |
|
|
|
|
|
| Strata mocy, typ. |
2,3 W |
0,9 W |
2,7 W |
3,4 W |
1,9 W |
