| Špecifikácie |

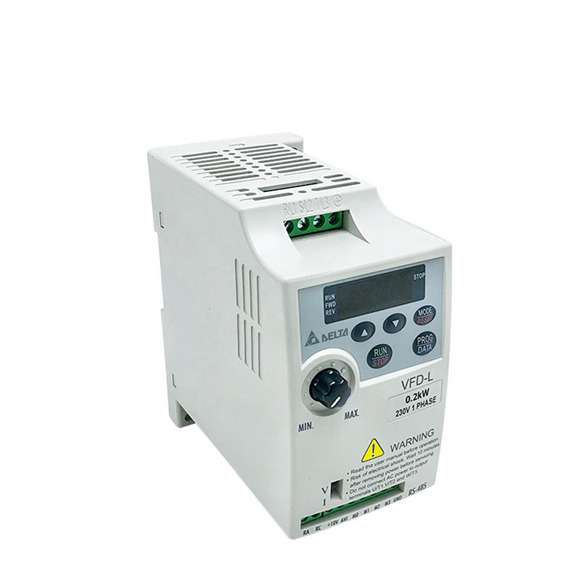

Séria delta invertorov VFD-L |
Séria delta invertorov VFD-L |
| Trieda napätia |
115V |
230V |
| Číslo modelu vfd-la/b |
|
004 |
002 |
004 |
007 |
015 |
| Použiteľný výstup motora (KW) |
|
0.4 |
0.2 |
0.4 |
0.7 |
1.5 |
| Menovitá výstupná kapacita (KVA) |
0.6 |
1.0 |
0.6 |
1.0 |
1.6 |
2.7 |
| Menovitý výstupný prúd (a) |
1.6 |
2.5 |
1.6 |
2.5 |
4.2 |
7.0 |
| Max. Výstupné napätie (V) |
3-fáza zodpovedá dvojitému vstupnému napätiu |
Trojfázová zodpovedá vstupnému napätiu |
| Menovitá frekvencia (Hz) |
1,0 ~ 400 Hz |
| Menovaný vstupný prúd (A) |
6 |
9 |
4,9/1,9 |
6.5/2,7 |
9,7/5.1 |
*/9 |
| Tolerancia vstupného napätia |
Jednofázová 90 ~ 132 V 50/60Hz |
Single / 3-Phase 180 ~ 264V 50/60Hz |
3-fázová 180 ~ 264v50/60 Hz |
| Frekvenčná tolerancia |
± 5% |
| Ovládací systém |
SVPWM (modulácia sínusovej šírky impulzu, prepravená frekvencia 3 kHz ~ 10 kHz) |
| Rozlíšenie frekvencie |
0,1 Hz |
| Charakteristika krútiaceho momentu |
Vrátane automatickej kompenzácie automatického sklzu, počiatočný krútiaci moment môže byť 150% pri 5 Hz |
| Výdrž |
150% hodnoteného prúdu na 1 minútu |
| Čas Accel/Decel |
0,1 ~ 600 s. (dá sa nastaviť jednotlivo) |
| V/f vzor |
Nastaviteľný vzor v/f |
| Úroveň prevencie stánku |
20 ~ 200%, nastavenie hodnoteného prúdu |
| Frekvencia
Klávesnica externý signál |
Nastavenie ▲ ▼ Klávesy alebo VR
Potentiometer-5 kW/0,5 W, DC 0 ~ +10V (vstupná impedancia 47 kW), 4 ~ 20MA (výstup 250 W), viacfunkčné vstupy1 až 3 (3steps, jog, jog, príkaz nahor/nadol), nastavenie komunikácie |
| Operácia
Klávesnica |
Nastavenie pomocou kľúča |
| Signalizácia
Externý signál |
M0, M1, M2, M3 sa dá kombinovať tak, aby ponúkol rôzne režimy prevádzky, RS-485 Komunikačný port |
| Viacfunkčný vstupný signál |
Viacstupňový výber 0 až 3, Jog, Accel/Decel Inhibit, First/Second Accel/Decel Switch, Counter, Operácia PLC, výber externého základného bloku (NC, NO) |
| Viacfunkčný výstupný signál |
AC Drive Prevádzka, dosiahnutá frekvencia, nenulová rýchlosť, základný blok, indikácia porúch, miestna/diaľková indikácia, indikácia prevádzky PLC. |
| Iná funkcia |
AVR, S-Curve, Prevencia zastavenia nadmerného napätia, brzdenie DC, záznamy o poruche, nastaviteľná prepravovaná frekvencia, počiatočné frekvenčné nastavenie brzdenia DC, nadmerná predchádzanie zastaveniu, okamžité reštartovanie straty energie, reverzná inhibícia, limity frekvencie, zámok parametrov/reset |
| Ochrana |
Nad napätím, nad prúdom, pod napätím, preťažením, elektronickým tepelným, prehriatím, samoliečením |
| Druhý |
Vrátane filtra EMI |
| Chladenie |
Nútené vzduchové chladenie |
| Inštalačné miesto |
Nadmorská výška 1 000 m alebo nižšia, chránte sa z korozívnych plynov, tekutiny a prachu |
| Okolitá teplota |
-10 ℃ -40 ℃ (nekondenzovanie a nezmrazené) |
| Úložisko |
-20 ℃ až 60 ℃ |
| Vlhkosť |
Pod 90%RH (nekondenzovanie) |
| Vibrovanie |
9,80665M/S2 (1G) menej ako 20 Hz, 5,88 m/s2 (0,6GAT) 20 až 50 Hz |
