| Številka artikla |

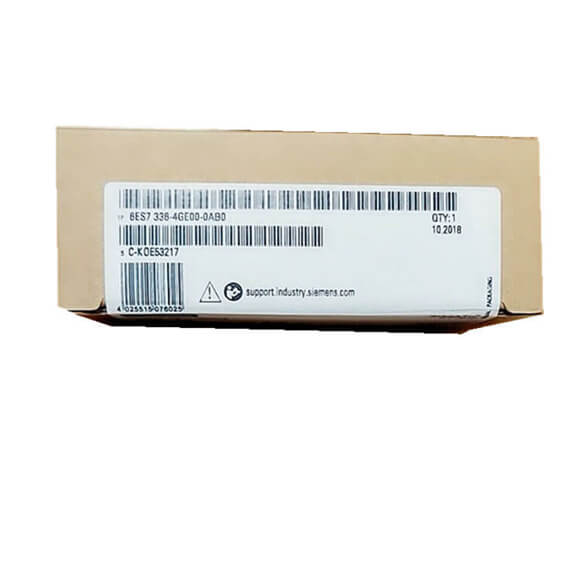

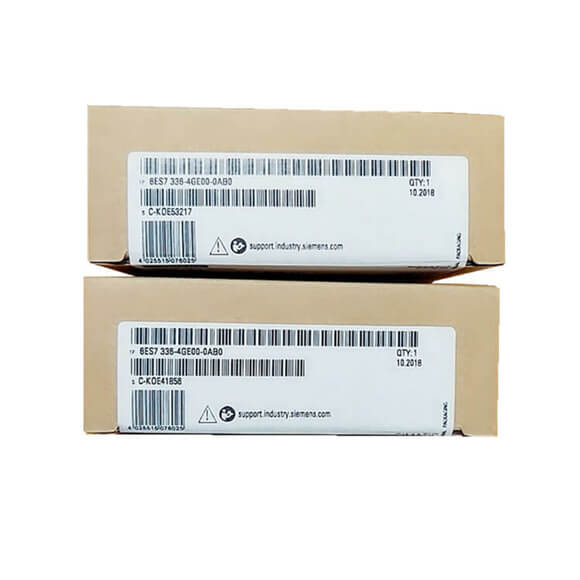

6ES7336-4GE00-0AB0 |
|
SM 336, f.AI 6 X 0/4 … 20 mA HART |
| Napajalna napetost |
|
| Nazivna vrednost (DC) |
24 V |
| Zaščita pred obratno polarnostjo |
ja |
| Obremenitvena napetost L+ |
|
|
● Nazivna vrednost (DC) |
24 V |
|
● Zaščita pred obratno polarnostjo |
ja |
| Vhodni tok |
|
| Iz napajalnika L+, tip. |
150 mA |
| iz vodila hrbtne plošče 5 V DC, maks. |
90 mA |
| Izguba moči |
|
| Izguba moči, tip. |
4,5 W |
| Analogni vhodi |
|
| Število analognih vhodov |
6 |
| dopustni vhodni tok za tokovni vhod (meja uničenja), maks. |
40 mA |
| Vnosni obsegi |
|
|
● Napetost |
št |
|
● Trenutno |
ja |
|
● Termočlen |
št |
|
● Uporovni termometer |
št |
|
● Odpornost |
št |
| Vhodna območja (nazivne vrednosti), tokovi |
|
|
● 0 do 20 mA |
ja |
|
— Vhodni upor (0 do 20 mA) |
150 Ω; tip. 150 ohmov maks. 175 ohmov |
|
● 4 mA do 20 mA |
ja |
|
— Vhodna upornost (4 mA do 20 mA) |
150 Ω; tip. 150 ohmov maks. 175 ohmov |
| Dolžina kabla |
|
|
● zaščiten, maks. |
1 000 m |
| Generiranje analogne vrednosti za vhode |
|
| Čas integracije in pretvorbe/ločljivost na kanal |
|
|
● Ločljivost s prekoračitvijo (bit vključno s predznakom), maks. |
16 bit; 15 bit + znak |
|
● Čas integracije (ms) |
20 ms pri 50 Hz, 16,7 ms pri 60 Hz |
|
● Zmanjšanje napetosti motenj za frekvenco motenj f1 v Hz |
f=nx (f1 ±0,5 %) |
| Kodirnik |
|
| Priključitev signalnih kodirnikov |
|
|
● za merjenje toka kot 2-žilni pretvornik |
ja |
|
● za merjenje toka kot 4-žilni pretvornik |
ja |
| Napake/točnosti |
|
| Omejitev obratovalne napake v celotnem temperaturnem območju |
|
|
● Tok glede na vhodno območje (+/-) |
0,2 %; 40 µA |
| Osnovna meja napake (omejitev delovanja pri 25 °C) |
|
|
● Tok glede na vhodno območje (+/-) |
0,1 % |
| Prekinitve/diagnostika/informacije o stanju |
|
| Diagnostična funkcija |
ja |
| Alarmi |
|
|
● Diagnostični alarm |
ja |
| Diagnoze |
|
|
● Diagnostične informacije berljive |
ja |
| Diagnostična indikacija LED |
|
|
● Varno delovanje |
ja |
|
● Skupinska napaka SF (rdeča) |
ja |
|
● Napajanje kodirnika Vs (zeleno) |
št |
| Potencialna ločitev |
|
| Analogni vhodi za ločitev potencialov |
|
|
● med kanali |
ja |
|
● med kanali in vodilom hrbtne plošče |
ja |
|
● med kanali in napajanjem elektronike |
ja |
| Izolacija |
|
| Izolacija testirana z |
370V za 1 minuto |
| Standardi, odobritve, certifikati |
|
| Najvišji varnostni razred, ki ga je mogoče doseči v varnostnem načinu |
|
|
● po po EN 954 |
4 |
|
● Raven zmogljivosti v skladu z ISO 13849-1 |
e |
|
● SIL acc. po IEC 61508 |
SIL 3 |
| Način povezave |
|
| potreben sprednji priključek |
20-pin |
| Dimenzije |
|
| širina |
40 mm |
| Višina |
125 mm |
| Globina |
120 mm |
| Uteži |
|
| Teža, pribl. |
350 g |
