| Artikkelinumero |

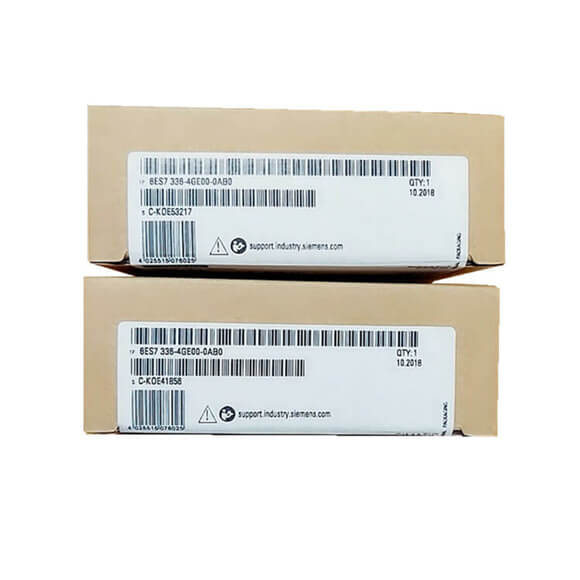

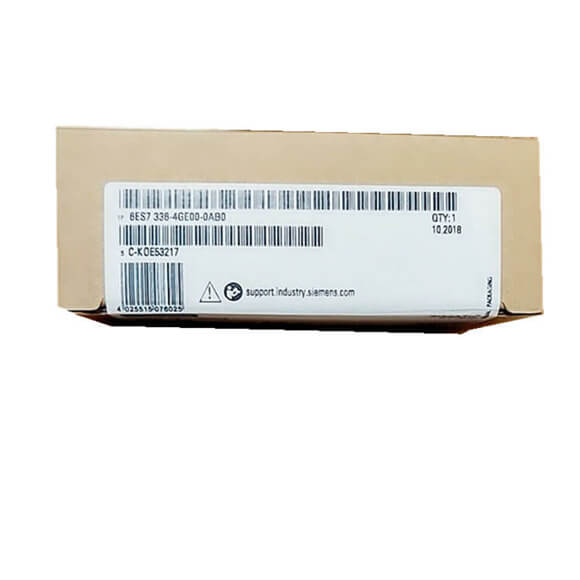

6ES7336-4GE00-0AB0 |
|
SM 336, f.AI 6 X 0/4 … 20mA HART |
| Syöttöjännite |
|
| Nimellisarvo (DC) |
24 V |
| Käänteisen napaisuuden suojaus |
Kyllä |
| Kuormajännite L+ |
|
|
● Nimellisarvo (DC) |
24 V |
|
● Käänteisen napaisuuden suojaus |
Kyllä |
| Tulovirta |
|
| Virtalähteestä L+, tyyppi. |
150 mA |
| takalevyn väylästä 5 V DC, max. |
90 mA |
| Tehon menetys |
|
| Virtakatkos, typ. |
4,5 W |
| Analogiset tulot |
|
| Analogisten tulojen määrä |
6 |
| sallittu syöttövirta virtatulolle (tuhoraja), max. |
40 mA |
| Syöttöalueet |
|
|
● Jännite |
Ei |
|
● Nykyinen |
Kyllä |
|
● Termopari |
Ei |
|
● Resistanssilämpömittari |
Ei |
|
● Vastus |
Ei |
| Tuloalueet (nimellisarvot), virrat |
|
|
● 0 - 20 mA |
Kyllä |
|
- Tulovastus (0 - 20 mA) |
150 Ω; typ. 150 ohmia max. 175 ohmia |
|
● 4 mA - 20 mA |
Kyllä |
|
- Tulovastus (4 mA - 20 mA) |
150 Ω; typ. 150 ohmia max. 175 ohmia |
| Kaapelin pituus |
|
|
● suojattu, max. |
1000 m |
| Analogisten arvojen generointi tuloille |
|
| Integrointi- ja muunnosaika/resoluutio kanavaa kohti |
|
|
● Resoluutio ylialueella (bitti mukaan lukien etumerkki), max. |
16-bittinen; 15 bittiä + merkki |
|
● Integrointiaika (ms) |
20 ms @ 50 Hz, 16,7 ms @ 60 Hz |
|
● Häiriöjännitteen vaimennus häiriötaajuudelle f1 hertseinä |
f=nx (f1 ±0,5 %) |
| Enkooderi |
|
| Signaalianturien liitäntä |
|
|
● virranmittaukseen 2-johdinanturina |
Kyllä |
|
● virranmittaukseen 4-johdinanturina |
Kyllä |
| Virheet/tarkkuudet |
|
| Toimintavirheraja kokonaislämpötila-alueella |
|
|
● Virta, suhteessa syöttöalueeseen, (+/-) |
0,2 %; 40 uA |
| Perusvirheraja (toimintaraja 25 °C:ssa) |
|
|
● Virta, suhteessa syöttöalueeseen, (+/-) |
0,1 % |
| Keskeytykset/diagnostiikka/tilatiedot |
|
| Diagnostiikkatoiminto |
Kyllä |
| Hälytykset |
|
|
● Diagnostinen hälytys |
Kyllä |
| Diagnoosit |
|
|
● Diagnostiikkatiedot luettavissa |
Kyllä |
| Diagnostiikan merkkivalo |
|
|
● Varma toiminta |
Kyllä |
|
● Ryhmävirhe SF (punainen) |
Kyllä |
|
● Enkooderin syöttö Vs (vihreä) |
Ei |
| Mahdollinen erottaminen |
|
| Potentiaalierotuksen analogiset tulot |
|
|
● kanavien välillä |
Kyllä |
|
● kanavien ja takalevyväylän välillä |
Kyllä |
|
● kanavien ja elektroniikan virtalähteen välillä |
Kyllä |
| Eristäytyminen |
|
| Eristys testattu |
370V 1 min |
| Standardit, hyväksynnät, todistukset |
|
| Korkein saavutettavissa oleva turvallisuusluokka turvatilassa |
|
|
● acc. standardin EN 954 mukaan |
4 |
|
● Suorituskykytaso ISO 13849-1:n mukaan |
e |
|
● SIL acc. IEC 61508:n mukaan |
SIL 3 |
| Yhteysmenetelmä |
|
| vaadittu etuliitin |
20-nastainen |
| Mitat |
|
| Leveys |
40 mm |
| Korkeus |
125 mm |
| Syvyys |
120 mm |
| Painot |
|
| Paino, n. |
350 g |
