| Número do artigo |

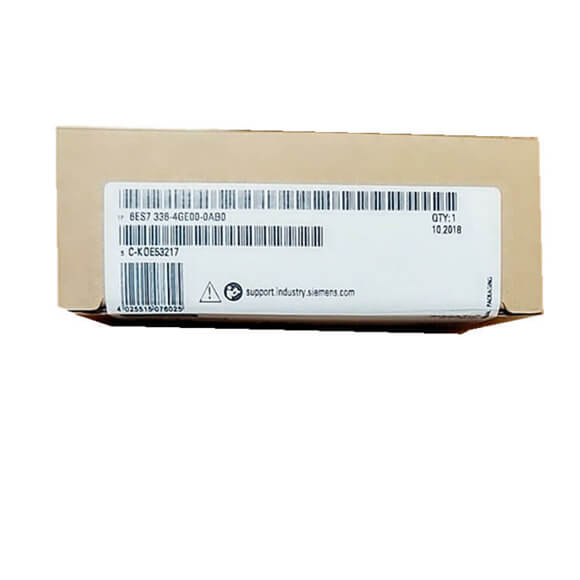

6ES7336-4GE00-0AB0 |
|
SM 336, f.AI 6 X 0/4… 20mA HART |
| Tensão de alimentação |
|
| Valor nominal (DC) |
24V |
| Proteção contra polaridade reversa |
Sim |
| Tensão de carga L+ |
|
|
● Valor nominal (DC) |
24V |
|
● Proteção contra polaridade reversa |
Sim |
| Corrente de entrada |
|
| Da fonte de alimentação L+, tip. |
150 mA |
| do barramento do backplane 5 V DC, máx. |
90 mA |
| Perda de energia |
|
| Perda de energia, tipo. |
4,5 W |
| Entradas analógicas |
|
| Número de entradas analógicas |
6 |
| corrente de entrada permitida para entrada de corrente (limite de destruição), máx. |
40 mA |
| Intervalos de entrada |
|
|
● Tensão |
Não |
|
● Atual |
Sim |
|
● Termopar |
Não |
|
● Termômetro de resistência |
Não |
|
● Resistência |
Não |
| Faixas de entrada (valores nominais), correntes |
|
|
● 0 a 20 mA |
Sim |
|
— Resistência de entrada (0 a 20 mA) |
150Ω; tipo. 150 ohms máx. 175 ohms |
|
● 4 mA a 20 mA |
Sim |
|
— Resistência de entrada (4 mA a 20 mA) |
150Ω; tipo. 150 ohms máx. 175 ohms |
| Comprimento do cabo |
|
|
● blindado, máx. |
1.000 metros |
| Geração de valor analógico para as entradas |
|
| Tempo/resolução de integração e conversão por canal |
|
|
● Resolução com overrange (bit incluindo sinal), máx. |
16 bits; 15 bits + sinal |
|
● Tempo de integração (ms) |
20 ms a 50 Hz, 16,7 ms a 60 Hz |
|
● Supressão de tensão de interferência para frequência de interferência f1 em Hz |
f=nx (f1 ±0,5%) |
| Codificador |
|
| Conexão de codificadores de sinal |
|
|
● para medição de corrente como transdutor de 2 fios |
Sim |
|
● para medição de corrente como transdutor de 4 fios |
Sim |
| Erros/precisões |
|
| Limite de erro operacional na faixa geral de temperatura |
|
|
● Atual, relativo ao intervalo de entrada, (+/-) |
0,2%; 40 µA |
| Limite de erro básico (limite operacional a 25 °C) |
|
|
● Atual, relativo ao intervalo de entrada, (+/-) |
0,1% |
| Informações sobre interrupções/diagnósticos/status |
|
| Função de diagnóstico |
Sim |
| Alarmes |
|
|
● Alarme de diagnóstico |
Sim |
| Diagnósticos |
|
|
● Informações de diagnóstico legíveis |
Sim |
| LED de indicação de diagnóstico |
|
|
● Operação à prova de falhas |
Sim |
|
● Erro de grupo SF (vermelho) |
Sim |
|
● Alimentação do codificador Vs (verde) |
Não |
| Separação potencial |
|
| Entradas analógicas de separação de potencial |
|
|
● entre os canais |
Sim |
|
● entre os canais e o barramento do backplane |
Sim |
|
● entre os canais e a fonte de alimentação da eletrônica |
Sim |
| Isolamento |
|
| Isolamento testado com |
370 V por 1 minuto |
| Padrões, aprovações, certificados |
|
| A mais alta classe de segurança alcançável no modo de segurança |
|
|
● ac. conforme EN 954 |
4 |
|
● Nível de desempenho de acordo com ISO 13849-1 |
e |
|
● SIL conforme. conforme IEC 61508 |
SIL 3 |
| Método de conexão |
|
| conector frontal necessário |
20 pinos |
| Dimensões |
|
| Largura |
40mm |
| Altura |
125 milímetros |
| Profundidade |
120 milímetros |
| Pesos |
|
| Peso, aprox. |
350g |
