| Artikelnummer |

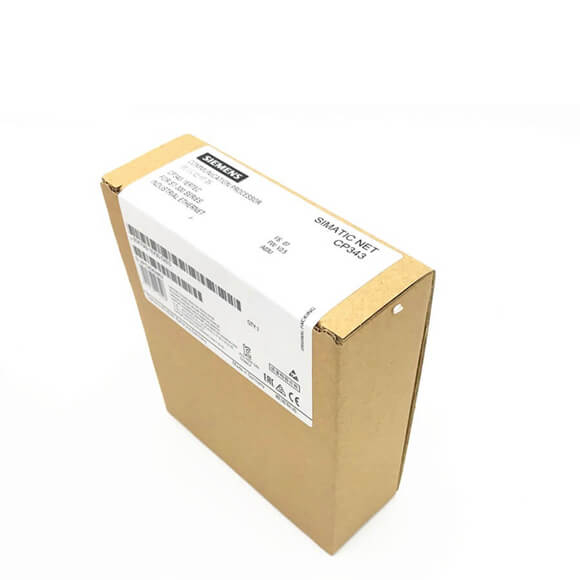

6GK7343-1EX30-0XE0 |
| Beteckning av produkttyp |
CP 343-1 |
| Övergångshastighet |
|
| Övergångshastighet |
|
|
● vid det första gränssnittet |
10 ... 100 mbit/s |
| Gränssnitt |
|
| Antal gränssnitt Acc. till Industrial Ethernet |
2 |
| Antal elektriska anslutningar |
|
|
● vid 1:a gränssnittet enl. till industriellt Ethernet |
2 |
|
● För strömförsörjning |
1 |
| Typ av elektrisk anslutning |
|
|
● av industriellt Ethernet-gränssnitt |
RJ45-port |
|
● vid 1:a gränssnittet enl. till industriellt Ethernet |
RJ45-port |
| Typ av elektrisk anslutning |
|
|
● För strömförsörjning |
2-polig pluggbar plint |
| Leveransspänning, nuvarande konsumtion, kraftförlust |
|
| Typen av spänningsspänning |
Likström |
| Leveransspänning 1 från backplanbuss |
5 V |
| Leveransspänning |
24 v |
| Leveransspänning extern |
24 v |
| Leveransspänning externt vid likströmsvärde |
24 v |
| Relativ positiv tolerans vid DC vid 24 V |
20 % |
| Relativ negativ tolerans vid DC vid 24 V |
15 % |
| Förbrukad ström |
|
|
● från bakplansbuss vid DC vid 5 V typiskt |
0,2 A |
|
● från extern matningsspänning vid DC vid 24 V typiskt |
0,16 A |
|
● från extern matningsspänning vid DC vid max 24 V |
0,2 A |
| Kraftförlust [W] |
5,8 W |
| Omgivningsförhållanden |
|
| Omgivningstemperatur |
|
|
● för vertikal installation under drift |
0 … 40 °C |
|
● För horisontellt arrangerade samlingar under drift |
0 ... 60 ° C |
|
● Under lagring |
-40 … +70 °C |
|
● Under transport |
-40 … +70 °C |
| Relativ luftfuktighet |
|
|
● Vid 25 ° C utan kondens under maximalt drift |
95 % |
| Skyddsklass IP |
IP20 |
| Design, mått och vikter |
|
| Modulformat |
Kompakt modul S7-300 enkel bredd |
| Bredd |
40 mm |
| Höjd |
125 mm |
| Djup |
120 mm |
| Nettovikt |
0,22 kg |
| Monteringstyp |
|
|
● S7-300 järnvägsmontering |
Ja |
| Prestationsdata öppen kommunikation |
|
| Antal möjliga anslutningar för öppen kommunikation med SEND/RECEIVE block maximalt |
16 |
| Databelopp |
|
|
● som användardata per ISO-anslutning för öppen kommunikation med SEND/RECEIVE-block maximalt |
8 Kibyte |
|
● Som användardata per ISO på TCP -anslutning för öppen kommunikation genom att skicka/ta emot block maximalt |
8 Kibyte |
|
● som användardata per TCP-anslutning för öppen kommunikation med SEND/RECEIVE-block maximalt |
8 Kibyte |
|
● Som användardata per UDP -anslutning för öppen IE -kommunikation med hjälp av maximalt skicka |
2 Kibyte |
| Antal Multicast-stationer |
16 |
| Prestandadata S7 kommunikation |
|
| Antal möjliga anslutningar för S7 -kommunikation |
|
|
● Maximalt |
16 |
| Performance Data Multi-Protocol Mode |
|
| Antal aktiva anslutningar med multiprotokollläge |
32 |
| Prestandadata PROFINET kommunikation som PN IO controller |
|
| Antal PN IO-enheter på PROFINET IO-kontrollern som kan användas totalt |
32 |
| Antal externa PN IO-linjer med PROFINET per rack |
1 |
| Databelopp |
|
|
● som användardata för ingångsvariabler som PROFINET IO-regulator max |
1 Kibyte |
|
● som användardata för ingångsvariabler som PROFINET IO-regulator max |
1 Kibyte |
|
● som användardata för ingångsvariabler per PN IO-enhet som PROFINET IO-regulator max |
1 433 byte |
|
● som användardata för utgångsvariabler per PN IO-enhet som PROFINET IO-regulator max |
1 433 byte |
|
● som användardata för indatavariabler per PN IO-enhet för varje undermodul som PROFINET IO-styrenhet maximalt |
240 byte |
|
● som användardata för utgångsvariabler per PN IO-enhet för varje undermodul som PROFINET IO-styrenhet maximalt |
240 byte |
| Prestandadata PROFINET-kommunikation som PN IO-enhet |
|
| Produktfunktion PROFINET IO-enhet |
Ja |
| Databelopp |
|
|
● som användardata för ingångsvariabler som PROFINET IO-enhet maximalt |
512 byte |
|
● som användardata för ingångsvariabler som PROFINET IO-enhet maximalt |
512 byte |
|
● som användardata för indatavariabler för varje undermodul som PROFINET IO-enhet |
240 byte |
|
● som användardata för indatavariabler för varje undermodul som PROFINET IO-enhet |
240 byte |
|
● som användardata för konsistensområdet för varje undermodul |
240 byte |
| Antal undermoduler per PROFINET IO-enhet |
32 |
| Prestandadata telekontroll |
|
| Protokoll stöds |
|
|
● TCP/IP |
Ja |
| Produktfunktionshantering, konfiguration, ingenjörskonst |
|
| Produktfunktion MIB-stöd |
Ja |
| Protokoll stöds |
|
|
● SNMP v1 |
Ja |
|
● DCP |
Ja |
|
● LLDP |
Ja |
| Konfigurationsprogramvara |
|
|
● krävs |
STEP 7 V5.4 SP2 eller högre / STEP 7 Professional V11 (TIA Portal) eller högre |
