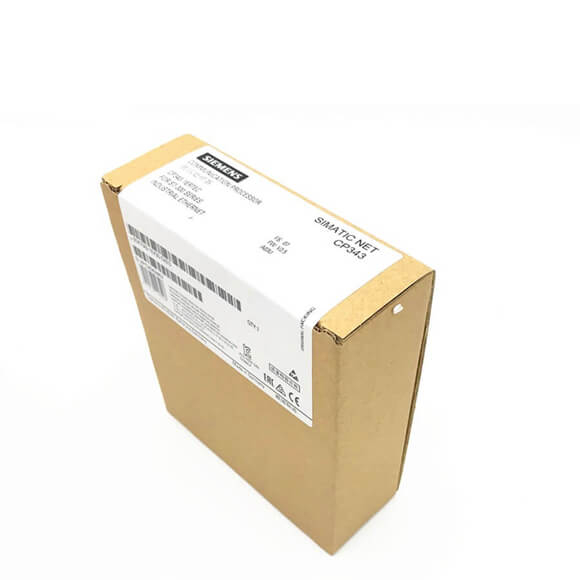

| Numero dell'articolo |
6GK7343-1EX30-0XE0 |
| Designazione del tipo di prodotto |
CP 343-1 |
| Velocità di trasferimento |
|
| Velocità di trasferimento |
|
|
● alla 1a interfaccia |
10...100 Mbit/s |
| Interfacce |
|
| Numero di interfacce sec. all'Ethernet industriale |
2 |
| Numero di collegamenti elettrici |
|
|
● alla 1a interfaccia acc. all'Ethernet industriale |
2 |
|
● per l'alimentazione |
1 |
| Tipo di collegamento elettrico |
|
|
● dell'interfaccia Industrial Ethernet |
Porta RJ45 |
|
● alla 1a interfaccia acc. all'Ethernet industriale |
Porta RJ45 |
| Tipo di collegamento elettrico |
|
|
● per l'alimentazione |
Morsettiera collegabile a 2 poli |
| Tensione di alimentazione, consumo di corrente, potenza dissipata |
|
| Tipo di tensione della tensione di alimentazione |
DC |
| Tensione di alimentazione 1 dal bus backplane |
5 V |
| Tensione di alimentazione |
24 V |
| Tensione di alimentazione esterna |
24 V |
| Tensione di alimentazione esterna al valore nominale CC |
24 V |
| Tolleranza positiva relativa in DC a 24 V |
20% |
| Tolleranza negativa relativa in DC a 24 V |
15% |
| Corrente consumata |
|
|
● dal bus backplane con DC a 5 V tipico |
0,2 A |
|
● dalla tensione di alimentazione esterna in DC a 24 V tipico |
0,16 A |
|
● dalla tensione di alimentazione esterna in DC a 24 V massimo |
0,2 A |
| Perdita di potenza [W] |
5,8 W |
| Condizioni ambientali |
|
| Temperatura ambiente |
|
|
● per l'installazione verticale durante il funzionamento |
0...40°C |
|
● per sbarre disposte orizzontalmente durante il funzionamento |
0...60°C |
|
● durante lo stoccaggio |
-40...+70°C |
|
● durante il trasporto |
-40...+70°C |
| Umidità relativa |
|
|
● a 25 °C senza condensa durante il funzionamento massimo |
95% |
| Classe di protezione IP |
IP20 |
| Design, dimensioni e pesi |
|
| Formato del modulo |
Modulo compatto S7-300 a larghezza semplice |
| Larghezza |
40 mm |
| Altezza |
125 mm |
| Profondità |
120 mm |
| Peso netto |
0,22 chilogrammi |
| Tipo di montaggio |
|
|
● Montaggio su guida profilata S7-300 |
SÌ |
| Comunicazione aperta dei dati sulle prestazioni |
|
| Numero massimo di collegamenti possibili per la comunicazione aperta tramite blocchi SEND/RECEIVE |
16 |
| Quantità di dati |
|
|
● come dati utili per collegamento ISO per la comunicazione aperta tramite massimo blocchi SEND/RECEIVE |
8 Kibyte |
|
● come dati utili per ISO su collegamento TCP per la comunicazione aperta tramite massimo blocchi SEND/RECEIVE |
8 Kibyte |
|
● come dati utili per collegamento TCP per la comunicazione aperta tramite massimo blocchi SEND/RECEIVE |
8 Kibyte |
|
● come dati utili per collegamento UDP per la comunicazione IE aperta tramite massimo blocchi SEND/RECEIVE |
2 Kibyte |
| Numero di stazioni multicast |
16 |
| Dati sulle prestazioni Comunicazione S7 |
|
| Numero di collegamenti possibili per la comunicazione S7 |
|
|
● massimo |
16 |
| Modalità multiprotocollo dei dati sulle prestazioni |
|
| Numero di connessioni attive con modalità multiprotocollo |
32 |
| Dati prestazionali Comunicazione PROFINET come PN IO Controller |
|
| Numero totale di PN IO Device utilizzabili sul PROFINET IO Controller |
32 |
| Numero di linee PN IO esterne con PROFINET per rack |
1 |
| Quantità di dati |
|
|
● come dati utili per le variabili di ingresso al massimo come PROFINET IO controller |
1 Kibyte |
|
● come dati utili per le variabili di ingresso al massimo come PROFINET IO controller |
1 Kibyte |
|
● come dati utili per variabili di ingresso per PN IO Device al massimo come PROFINET IO Controller |
1 433 byte |
|
● come dati utili per variabili di uscita per PN IO Device al massimo come PROFINET IO Controller |
1 433 byte |
|
● come dati utili per le variabili di ingresso per PN IO Device per ogni sottomodulo al massimo come PROFINET IO Controller |
240 byte |
|
● come dati utili per le variabili di uscita per PN IO Device per ogni sottomodulo al massimo come PROFINET IO Controller |
240 byte |
| Dati prestazionali Comunicazione PROFINET come PN IO Device |
|
| Funzione del prodotto PROFINET IO Device |
SÌ |
| Quantità di dati |
|
|
● come dati utili per variabili di ingresso al massimo come PROFINET IO Device |
512 byte |
|
● come dati utili per variabili di ingresso al massimo come PROFINET IO Device |
512 byte |
|
● come dati utili per le variabili di ingresso per ogni sottomodulo come PROFINET IO Device |
240 byte |
|
● come dati utili per le variabili di ingresso per ogni sottomodulo come PROFINET IO Device |
240 byte |
|
● come dati utente per l'area di coerenza per ogni sottomodulo |
240 byte |
| Numero di sottomoduli per PROFINET IO-Device |
32 |
| Telecontrollo dei dati di prestazione |
|
| Il protocollo è supportato |
|
|
●TCP/IP |
SÌ |
| Gestione delle funzioni del prodotto, configurazione, ingegnerizzazione |
|
| Funzione del prodotto Supporto MIB |
SÌ |
| Il protocollo è supportato |
|
|
● SNMP v1 |
SÌ |
|
● DCP |
SÌ |
|
● LLDP |
SÌ |
| Software di configurazione |
|
|
● richiesto |
STEP 7 V5.4 SP2 o successiva / STEP 7 Professional V11 (TIA Portal) o successiva |
