| Artikelnummer |

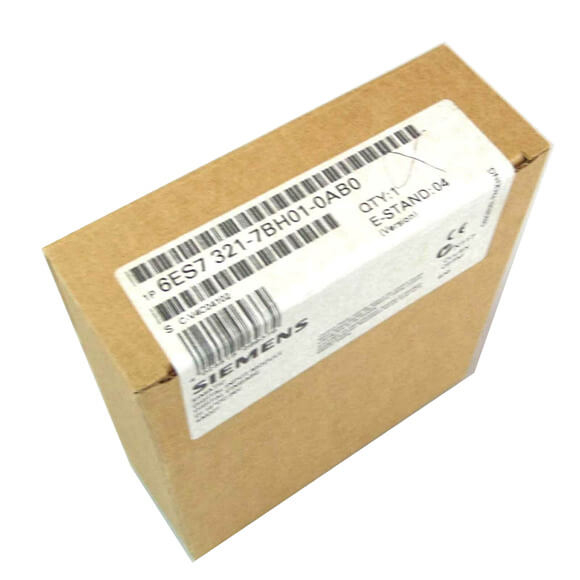

6ES7321-7BH01-0AB0 |
6ES7321-1CH00-0AA0 |
6ES7321-1CH20-0AA0 |
6ES7321-1FH00-0AA0 |
|
SM321, 16DI, 24V DC |
SM321, 16 DI, AC/DC 24-48V, 1 kanal/vanlig |
SM321, 16DI, DC48-125V |
SM321, 16 DI, 120/230V AC |
| Leveransspänning |
|
|
|
|
| Lastspänning L+ |
|
|
|
|
|
● Betygsvärde (DC) |
24 v |
24 v |
48 V |
|
|
● Tillåtet intervall, lägre gräns (DC) |
20,4 v |
24 v |
48 V |
|
|
● Tillåtet intervall, övre gräns (DC) |
28,8 v |
48 V |
125 V |
|
|
● Omvänd polaritetsskydd |
Ja |
|
|
|
| Lastspänning L1 |
|
|
|
|
|
● Nominellt värde (AC) |
|
24 v |
|
230 V; 120/230 V AC; alla lastspänningar måste ha samma fas. |
|
● tillåtet område, nedre gräns (AC) |
|
24 v |
|
|
|
● tillåtet område, övre gräns (AC) |
|
48 V |
|
|
| Inmatningsström |
|
|
|
|
| Från lastspänning L+ (utan belastning), max. |
90 mA |
|
|
|
| Från backplanbuss 5 V DC, Max. |
130 mA |
100 ma |
40 MA |
29 mA |
| Kodarförsörjning |
|
|
|
|
| Antal utgångar |
2 |
|
|
|
| Utgångstyp |
L+ (-2,5 V) |
|
|
|
| Kortslutningsskydd |
Ja; Elektronisk |
|
|
|
| ytterligare (redundant) foder |
Ja |
|
|
|
| Framström |
|
|
|
|
|
● Märkvärde |
120 MA |
|
|
|
|
● tillåtet område, nedre gräns |
0 mA |
|
|
|
|
● tillåtet område, övre gräns |
150 mA |
|
|
|
| Kraftförlust |
|
|
|
|
| Strömförlust, typ. |
4 w |
1,5 W; vid 24 V; 2,8 W vid 48 V |
4,3 W |
4,9 W |
| Digitala ingångar |
|
|
|
|
| Antal digitala ingångar |
16 |
16 |
16 |
16 |
| Ingångskarakteristikkurva i enlighet med IEC 61131, typ 1 |
|
Ja |
Ja |
Ja |
| Ingångskarakteristikkurva i enlighet med IEC 61131, typ 2 |
Ja |
|
|
|
| horisontell installation |
|
|
|
|
|
- Upp till 40 ° C, max. |
16 |
16 |
8 |
16 |
|
— upp till 60 °C, max. |
16 |
16 |
8; 6 till Ue 146 V |
16 |
| vertikal installation |
|
|
|
|
|
- Upp till 40 ° C, max. |
16 |
16 |
8 |
16 |
| Ingångsspänning |
|
|
|
|
|
● Typ av ingångsspänning |
Likström |
AC/DC |
Likström |
Växelström |
|
● Betygsvärde (DC) |
24 v |
24 V; DC 24 eller 48 V |
48 V; 48 V DC till 125 V DC |
|
|
● Nominellt värde (AC) |
|
24 V; 24 V AC eller 48 V AC (0 … 63 Hz) |
|
230 V; 120/230 V AC (47 … 63 Hz) |
|
● För signal '0 ' |
-30 till +5 v |
-5V AC till +5V AC |
-146 V DC till +15 V DC |
0 till 40V |
|
● För signal '1 ' |
13 till 30V |
14V AC till 60V AC |
30 V DC till 146 V DC |
79 till 264V |
| Inmatningsström |
|
|
|
|
|
● för signal '0', min. |
|
-1 mA |
|
|
|
● för signal '0', max. (tillåten viloström) |
|
1 ma |
|
|
|
● För signal '1 ', typ. |
7 mA |
2,7 mA |
3,5 mA |
6,5 mA; (120 V, 60 Hz), 16 mA (230 V, 50 Hz) |
| Ingångsfördröjning (för nominellt värde på ingångsspänningen) |
|
|
|
|
| För standardingångar |
|
|
|
|
|
- Parameteriserbar |
Ja; 0,1 / 0,5 / 3 / 15 / 20 ms |
Inga |
Inga |
Inga |
|
- vid '0 ' till '1 ', min. |
|
16 ms |
0,1 ms |
25 ms |
|
— vid '0' till '1', max. |
|
16 ms |
3,5 ms |
25 ms |
|
- vid '1 ' till '0 ', min. |
|
|
0,7 ms |
|
|
— vid '1' till '0', max. |
|
16 ms |
3 ms |
25 ms |
| Kodaranslutning |
|
|
|
|
|
● Fast strömbegränsning för trådbrottsövervakning, min. |
10 kΩ |
|
|
|
|
● Fast strömbegränsning för trådbrottsövervakning, max. |
18 kΩ |
|
|
|
| Kabellängd |
|
|
|
|
|
● Skärmad, max. |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
|
● Oskalad, max. |
600 m |
600 m |
600 m |
600 m |
| Kodare |
|
|
|
|
| Anslutningsbara kodare |
|
|
|
|
|
● 2-trådsensor |
Ja |
Ja |
Ja |
Ja |
|
-Tillåtet Quiescent Current (2-tråds sensor), Max. |
2 ma |
1 ma |
1 ma |
2 ma |
| Avbrott/diagnostik/statusinformation |
|
|
|
|
| Larm |
Ja |
Inga |
Inga |
Inga |
| Diagnostikfunktion |
Ja; Parameteriserbar |
Inga |
Inga |
Inga |
| Larm |
|
|
|
|
|
● Diagnostiskt larm |
Ja; Parameteriserbar |
Inga |
Inga |
Inga |
|
● Hårdvaruavbrott |
Ja; Parameteriserbar |
Inga |
Inga |
Inga |
| Diagnoser |
|
|
|
|
|
● Diagnostisk information läsbar |
Ja |
|
|
|
|
● Wire-break |
Ja; till I<1 mA |
|
|
|
| Diagnostikindikering LED |
|
|
|
|
|
● Gruppfel SF (röd) |
Ja |
Inga |
Inga |
Inga |
|
● Statusindikator digital ingång (grön) |
Ja |
Ja |
Ja |
Ja |
|
● Kodartillförsel Vs (grön) |
Ja |
|
|
|
| Potentiell separation |
|
|
|
|
| Potentiella digitala inmatningar |
|
|
|
|
|
● Mellan kanalerna |
Inga |
Ja |
Inga |
Inga |
|
● Mellan kanalerna, i grupper av |
16 |
1 |
8 |
4 |
|
● Mellan kanaler och backplanbuss |
Ja; Optokopplare |
Ja; Optokopplare |
Ja; Optokopplare |
Ja; Optokopplare |
| Isolering |
|
|
|
|
| Isolering testad med |
500 V DC |
1 500 V AC |
1 500 V DC |
4 000 V DC |
| Anslutningsmetod |
|
|
|
|
| Obligatorisk främre kontakt |
20-polig |
40-stift |
20-polig |
20-polig |
| Mått |
|
|
|
|
| Bredd |
40 mm |
40 mm |
40 mm |
40 mm |
| Höjd |
125 mm |
125 mm |
125 mm |
125 mm |
| Djup |
120 mm |
120 mm |
120 mm |
120 mm |
| Vikter |
|
|
|
|
| Vikt, ca. |
200 g |
260 g |
200 g |
240 g |
