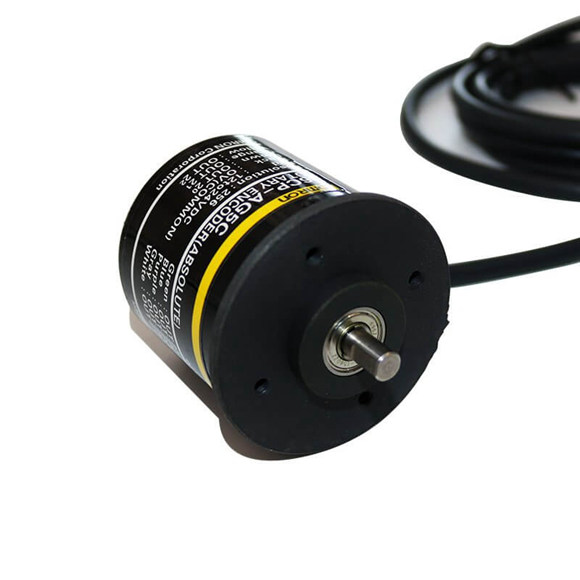

| Модель |
E6F-AG5C-C |
E6F-AG5C |
E6F-AG5B |
| Напруга живлення |
12 В постійного струму від -10% до 24 В постійного струму +15%, пульсації (pp): 5% макс. |
|
|
| Споживаний струм *1 |
60 мА макс. |
|
|
Роздільна здатність
(імпульси/обертання) *2 |
256, 360, 720 |
256, 360, 720, 1024 |
|
| Вихідний код |
Код Грея |
|
|
| Конфігурація виходу |
Вихід NPN з відкритим колектором |
Вихід PNP з відкритим колектором |
|
| Вихідна потужність |
Прикладена напруга: 30 В постійного струму макс.
Струм споживання: 35 мА макс.
Залишкова напруга: 0,4 В макс. (при струмі споживання 35 мА) |
Струм джерела: 35 мА макс.
Залишкова напруга: 0,4 В макс.
(при струмі джерела 35 мА) |
|
Максимальна
частота відгуку *3 |
20 кГц |
|
|
| Логіка |
Негативна логіка (високий = 0, низький = 1) |
Позитивна логіка (високий = 1, низький = 0) |
|
| Напрямок обертання |
Вихідний код, збільшений на CW (якщо дивитися з кінця валу) |
|
|
Часи зростання і падіння
виходу |
1 мкс макс. (E6F-AB3C, A[]5C: Напруга навантаження: 5 В, Опір навантаження: 1 кОм, Вихідний кабель: 2 м
макс.; E6F-A[]5B: Напруга живлення: 12 В, Опір навантаження: 1 кОм, Вихідний кабель: 2 м макс.) |
|
|
| Пусковий момент |
9,8 мН·м макс. при кімнатній температурі, 14,7 мН·м макс. при низькій температурі |
|
|
| Момент інерції |
1,5 × 10-6 кгм2 макс. |
|
|
Максимально допустима
швидкість |
5000 об/хв |
|
|
температур навколишнього середовища
Діапазон |
Експлуатація: від -10 до 70°C (без обмерзання), Зберігання: від -25 до 80°C (без обмерзання) |
|
|
| Діапазон вологості навколишнього середовища |
Робочий: від 35% до 85% (без конденсації), Зберігання: від 35% до 95% (без конденсації) |
|
|
| Опір ізоляції |
20 МОм мін. (при 500 В постійного струму) між струмоведучими частинами та корпусом |
|
|
| Діелектрична міцність |
500 В змінного струму, 50/60 Гц протягом 1 хв між струмоведучими частинами та корпусом |
|
|
| Стійкість до вібрації |
10–500 Гц, подвійна амплітуда 2 мм протягом 11 хв 3 рази кожен у напрямках X, Y та Z |
|
|
| Ударостійкість |
Руйнування: 1000 м/с2 3 рази в напрямках X, Y і Z |
|
|
| Ступінь захисту |
IEC 60529 IP65, внутрішні стандарти: маслостійкий |
|
|
| Спосіб підключення |
Моделі конекторів (стандартна
довжина кабелю: 2 м) |
Моделі з попередньо підключеними проводами (стандартна довжина кабелю: 2 м) |
|
| матеріал |
Корпус: цинковий сплав, головний блок: алюміній, вал: SUS420J2, монтажний кронштейн: оцинковане залізо |
|
|
| Вага (в упакованому стані) |
прибл. 500 г |
|
|
| Аксесуари |
Монтажний кронштейн сервоприводу, муфта (постачається лише з моделями з попередньо підключеними проводами), шестигранний ключ
(постачається лише з моделями з попередньо підключеними проводами), інструкція з експлуатації |
|
|
