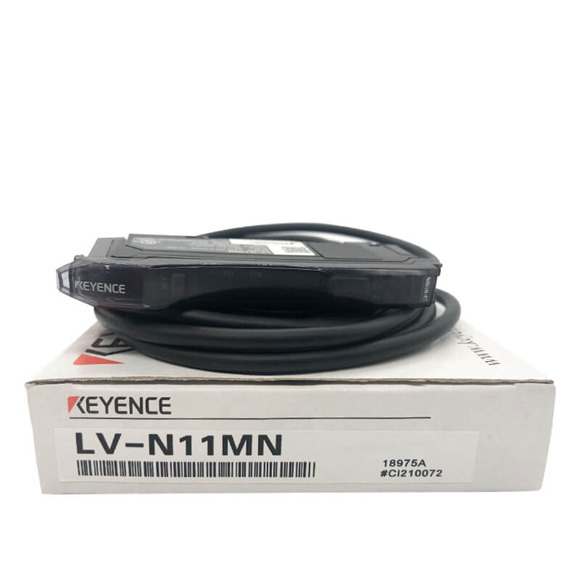

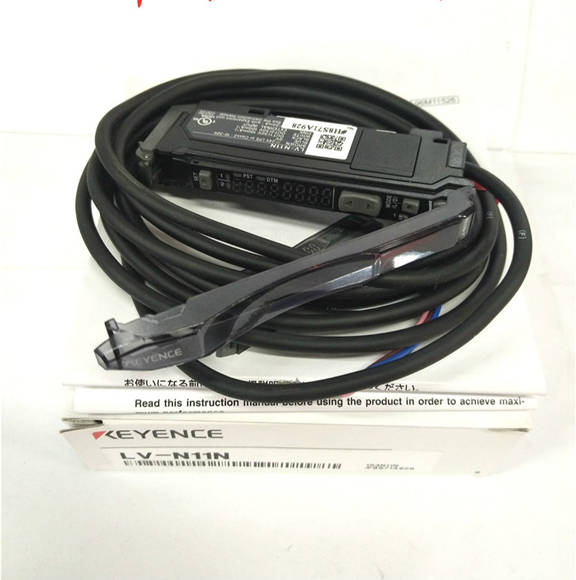

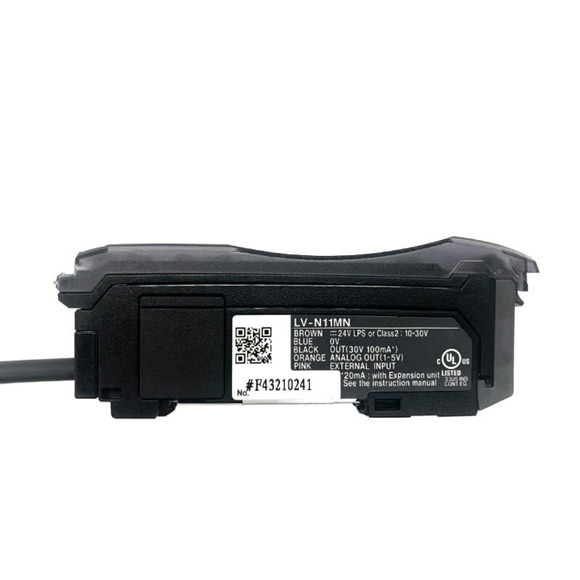

سیریز #: کینس ڈیجیٹل لیزر سینسر
![]()
ایک مینوئل ڈاؤن لوڈ کریں۔
| ماڈل |
LV-N11N |
LV-N12N |
LV-N11CN |
LV-N12CN |
LV-N11MN |
| قسم |
2 آؤٹ پٹ |
1 آؤٹ پٹ |
آؤٹ پٹ کی نگرانی کریں۔ |
|
|
| آؤٹ پٹ |
این پی این |
|
|
|
|
| کیبل / کنیکٹر |
کیبل |
M8 کنیکٹر |
کیبل |
|
|
| مین/توسیع یونٹ |
مین یونٹ |
توسیعی یونٹ |
مین یونٹ |
توسیعی یونٹ |
مین یونٹ |
| I/O کنٹرول آؤٹ پٹس |
2 آؤٹ پٹ |
1 آؤٹ پٹ |
|
|
|
| بیرونی ان پٹ |
1 ان پٹ |
|
|
|
|
| آؤٹ پٹ کی نگرانی کریں۔ |
کوئی نہیں۔ |
1 آؤٹ پٹ |
|
|
|
| جوابی وقت |
80 µs (ہائی اسپیڈ)/250 µs (FINE)/500 µs (TURBO)/1 ms (SUPER)/4 ms (ULTRA)/16 ms (MEGA) *1 |
|
|
|
|
| آؤٹ پٹ سلیکشن |
لائٹ آن/ڈارک آن (سوئچ قابل انتخاب) |
|
|
|
|
| ٹائمر فنکشن |
ٹائمر آف/آف-تاخیر ٹائمر/آن-ڈیلے ٹائمر/ایک شاٹ ٹائمر،
ٹائمر کا دورانیہ قابل انتخاب: 1 ms سے 9,999 ms،
ترتیب کی قیمت کے خلاف زیادہ سے زیادہ خرابی: ±10% زیادہ سے زیادہ۔ |
|
|
|
|
| کنٹرول آؤٹ پٹس |
NPN اوپن کلکٹر 30 V، بقایا وولٹیج 1 V یا اس سے کم (آؤٹ پٹ کرنٹ: 10 mA یا اس سے کم) / 2 V یا اس سے کم (آؤٹ پٹ کرنٹ: 10 سے 100 mA)
(اسٹینڈ اکیلے) 1 آؤٹ پٹ زیادہ سے زیادہ: 100 mA یا اس سے کم، 2 آؤٹ پٹ کل: 100 mA یا اس سے کم
کنکشن: 100 mA یا اس سے کم آؤٹ پٹ یا کم |
|
|
|
|
| آؤٹ پٹ کی نگرانی کریں۔ |
- |
1 سے 5 V وولٹیج آؤٹ پٹ؛ لوڈ مزاحمت 10 kΩ یا اس سے زیادہ؛ دوبارہ درستگی ±0.5% FS؛
رسپانس ٹائم: 1 ایم ایس (ہائی اسپیڈ، فائن، ٹربو)، 1.2 ایم ایس (سپر)، 1.8 ایم ایس (الٹرا)، 4.2 ایم ایس (میگا) |
|
|
|
| بیرونی ان پٹ |
ان پٹ ٹائم 2 ms (ON)/20 ms (OFF) یا اس سے زیادہ*2 |
|
|
|
|
سے متعدد کنکشن
توسیعی یونٹوں |
مجموعی طور پر 17 یونٹس تک جوڑے جا سکتے ہیں (دو آؤٹ پٹ قسم کو دو یونٹ سمجھا جاتا ہے) |
|
|
|
|
| پروٹیکشن سرکٹ |
ریورس پولرٹی پروٹیکشن، اوور کرنٹ پروٹیکشن، سرج جاذب |
|
|
|
|
مداخلت کی کی تعداد
روک تھام کے یونٹوں |
ہائی سپیڈ کے لیے LV-S31:0 کے علاوہ کسی دوسرے سے منسلک ہے۔ فائن/ٹربو/سپر کے لیے 2؛ ULTRA/MEGA کے لیے 4،
FINE کے لیے LV-S31:2 سے منسلک؛ ٹربو/سپر/الٹرا/میگا*3 کے لیے 4 |
|
|
|
|
| کیس کا سائز |
H 32.6 mm 1.28″ × W 9.8 mm 0.39″ × L 78.7 mm 3.1″ |
|
|
|
|
| درجہ بندی
پاور وولٹیج |
24 وی ڈی سی (آپریٹنگ وولٹیج 10 سے 30 وی ڈی سی (لہر کے ساتھ))، ریپل (پی پی) 10٪ یا اس سے کم، کلاس 2 یا ایل پی ایس*4*5 |
|
|
|
|
بجلی کی
کھپت |
نارمل: 830 میگاواٹ یا اس سے کم (24 V پر 30 V. 30 mA پر، 12 V پر 56 mA یا اس سے کم) *6
Eco آن موڈ: 710 mW یا اس سے کم (30 V. 26 mA 24 V پر، 48 mA یا اس سے کم 12 V پر)*6
Eco m1 m1 mA یا اس سے کم: V50 m1 یا 5 سے کم۔ 24 V، 40 mA یا اس سے کم 12 V پر)
*7 |
|
|
|
|
| وزن |
تقریبا 75 گرام |
تقریبا 65 گرام |
تقریبا 20 گرام |
تقریبا 75 گرام |
|
