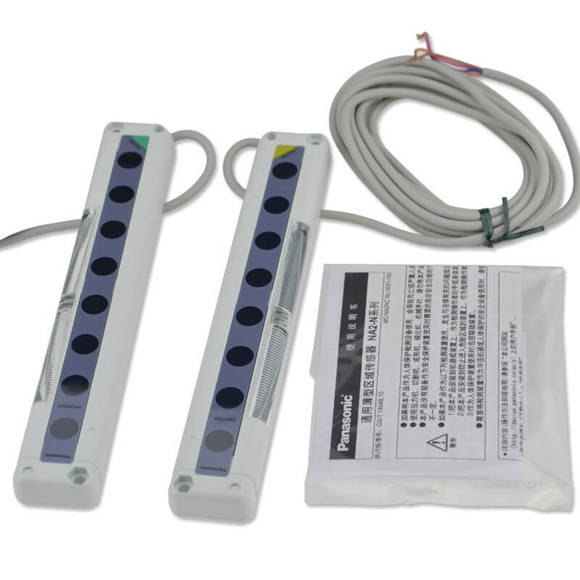

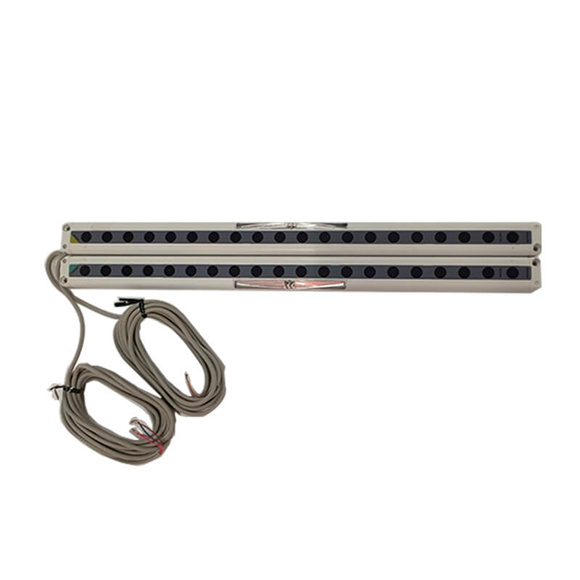

| بیم چینلز کی تعداد |
8 |
12 |
16 |
20 |
24 |
28 |
| ماڈل این پی این آؤٹ پٹ |
Na2-N8 |
Na2-N12 |
Na2-N16 |
NA2-N20 |
NA2-N24 |
NA2-N28 |
| ماڈل PNP آؤٹ پٹ |
Na2-n8-pn |
NA2-N12-PN |
NA2-N16-PN |
Na2-n20-pn |
NA2-N24-PN |
NA2-N28-PN |
| سی ای کو نشان زد کرنے کی ہدایت کی تعمیل |
EMC ہدایت ، ROHS ہدایت |
|
|
|
|
|
| سینسنگ اونچائی |
140 ملی میٹر
5.512 in |
220 ملی میٹر
8.661 in |
300 ملی میٹر
11.811 in |
380 ملی میٹر
14.961 in |
460 ملی میٹر
18.110 in |
540 ملی میٹر
21.260 in |
| سینسنگ رینج |
5 میٹر 16.404 فٹ |
|
|
|
|
|
| بیم پچ |
20 ملی میٹر 0.787 in |
|
|
|
|
|
| سینسنگ آبجیکٹ |
φ30 ملی میٹر φ1.181 میں یا اس سے زیادہ مبہم آبجیکٹ (مکمل طور پر بیم میں خلل ڈالنے والی اشیاء) |
|
|
|
|
|
| سپلائی وولٹیج |
12 سے 24 V DC ± 10 ٪ لہر پی پی 10 ٪ یا اس سے کم |
|
|
|
|
|
| آؤٹ پٹ |
این پی این اوپن کولیکٹر ٹرانجسٹر
• زیادہ سے زیادہ سنک موجودہ: 100 ایم اے
• اپلائیڈ وولٹیج: 30 وی ڈی سی یا اس سے کم (آؤٹ پٹ اور 0 وی کے درمیان)
• بقایا وولٹیج: 2 وی یا اس سے کم (100 ایم اے سنک کرنٹ پر) ، 1 وی یا اس سے کم (16 ایم اے سنک کرنٹ میں)
پی این پی اوپن کلیکٹر ٹرانجسٹر
• زیادہ سے زیادہ ماخذ موجودہ: 100 ایم اے
• لاگو وولٹیج: 30 وی ڈی سی یا اس سے کم (آؤٹ پٹ اور +وی کے درمیان)
• بقایا وولٹیج: 2 وی یا اس سے کم (100 ایم اے ماخذ موجودہ میں) ، 1 وی یا اس سے کم (16 ایم اے ماخذ پر)
|
|
|
|
|
|
|
استعمال کے زمرے |
DC-12 یا DC-13 |
|
|
|
|
|
| آؤٹ پٹ آپریشن |
جب تمام بیم چینلز موصول ہوجاتے ہیں
(جب ایک یا زیادہ بیم چینلز میں خلل پڑتا ہے تو بند ہوجاتا ہے) |
|
|
|
|
|
| شارٹ سرکٹ تحفظ |
شامل |
|
|
|
|
|
| جواب کا وقت |
10 ایم ایس یا اس سے کم (12 ایم ایس یا اس سے کم جب مداخلت کی روک تھام کا فنکشن استعمال ہوتا ہے) |
|
|
|
|
|
| اشارے
emitter |
خارج ہونے والے اشارے: گرین ایل ای ڈی ایکس 2 (اخراج کے دوران لائٹ اپ ؛ تعدد کے لئے ایک ایل ای ڈی لائٹ اپ ، دونوں ایل ای ڈی
فریکوینسی بی کی ترتیب کے لئے لائٹ اپ)
ملازمت کے اشارے: جب ملازمت کے اشارے ان پٹ کا اطلاق ہوتا ہے ، جب آپریشن موڈ سوئچ کے ذریعہ منتخب کیا جاتا ہے تو لائٹس اپ ، بلنکس یا لائٹس آف ہوجاتی ہیں) |
|
|
|
|
|
| اشارے وصول کرنے والا |
آپریشن کا اشارے: سرخ ایل ای ڈی (جب ایک یا زیادہ بیم چینلز میں خلل پڑتا ہے تو لائٹس اپ ہوجاتی ہیں)
مستحکم واقعہ بیم اشارے: سبز ایل ای ڈی (جب تمام بیم چینلز کو مستحکم طور پر موصول ہوتا ہے)
ملازمت کا اشارے: جب ملازمت کے اشارے کے ذریعہ ملازمت کے اشارے ان پٹ کا اطلاق ہوتا ہے ، جب آپریشن کے اشارے کے ذریعہ منتخب ہوتا ہے تو ، روشنی کا نشانہ بنایا جاتا ہے ،
جب آپ کو آپریشن موڈ سوئچ کے ذریعہ منتخب کیا جاتا ہے) بیک وقت شارٹ سرکٹ پروٹیکشن سرکٹ کے آپریشن کی وجہ سے۔ |
|
|
|
|
|
| مداخلت کی روک تھام کا فنکشن |
شامل |
|
|
|
|
|
| ٹیسٹ ان پٹ (اخراج ہالٹ) فنکشن |
شامل |
|
|
|
|
|
| آلودگی کی ڈگری |
3 (صنعتی ماحول) |
|
|
|
|
|
| تحفظ |
IP40 (IEC) |
|
|
|
|
|
| محیطی درجہ حرارت |
–10 سے +55 ℃ +14 سے +131 ℉ (کوئی اوس گاڑھاو یا آئسنگ کی اجازت نہیں ہے) ،
اسٹوریج: –10 سے +60 ℃ +14 سے +140 ℉ |
|
|
|
|
|
| محیط نمی |
35 سے 85 ٪ RH ، اسٹوریج: 35 سے 85 ٪ RH |
|
|
|
|
|
| محیطی روشنی |
تاپدیپت روشنی: روشنی وصول کرنے والے چہرے پر 3،000 lx یا اس سے کم |
|
|
|
|
|
| وولٹیج کا مقابلہ کرنا |
ایک منٹ کے لئے 1،000 V AC۔ ایک دوسرے کے ساتھ منسلک تمام سپلائی ٹرمینلز کے درمیان |
|
|
|
|
|
| موصلیت کے خلاف مزاحمت |
20 Mω ، یا اس سے زیادہ ، 250 V DC میگر کے ساتھ تمام سپلائی ٹرمینلز کے مابین ایک ساتھ جڑے ہوئے اور دیوار سے منسلک |
|
|
|
|
|
| کمپن مزاحمت |
10 سے 150 ہرٹج فریکوئنسی ، 0.75 ملی میٹر 0.030 میں ایکس ، وائی اور زیڈ کی سمت میں دو گھنٹے دو گھنٹے کے لئے |
|
|
|
|
|
| جھٹکا مزاحمت |
500 میٹر/ایس 2 ایکسلریشن (50 جی تقریبا |
|
|
|
|
|
| خارج ہونے والا عنصر |
اورکت ایل ای ڈی (چوٹی کے اخراج کی طول موج: 870 این ایم 0.034 مل (نوٹ 3) ، ماڈیولڈ) |
|
|
|
|
|
| مواد |
انکلوژر: گرمی سے بچنے والے ایبس ، لینس کا احاطہ: پالئیےسٹر ، اشارے کا احاطہ: ایکریلک |
|
|
|
|
|
| کیبل |
0.2 ملی میٹر 2 4-کور کیبٹیئر کیبل ، 3 میٹر 9.843 فٹ لمبا |
|
|
|
|
|
| کیبل توسیع |
کل 25 میٹر 82.021 فٹ تک توسیع ایمیٹر اور وصول کنندہ دونوں کے لئے ، 0.2 ملی میٹر 2 ، یا اس سے زیادہ کیبل کے ساتھ ممکن ہے۔ |
|
|
|
|
|
وزن
(امیٹر اور وصول کنندہ کا کل وزن) |
خالص وزن:
350 جی تقریبا
مجموعی وزن:
550 جی تقریبا |
خالص وزن:
400 جی تقریبا
مجموعی وزن:
600 جی تقریبا |
خالص وزن:
450 جی تقریبا
مجموعی وزن:
650 جی تقریبا |
خالص وزن:
500 جی تقریبا
مجموعی وزن:
700 جی تقریبا |
خالص وزن:
570 جی تقریبا
مجموعی وزن:
750 جی تقریبا |
خالص وزن:
650 جی تقریبا
مجموعی وزن:
800 جی تقریبا |
