| Maqola raqami |

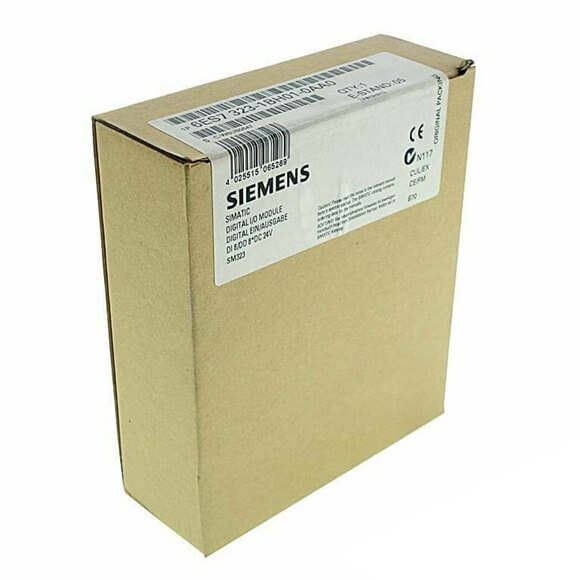

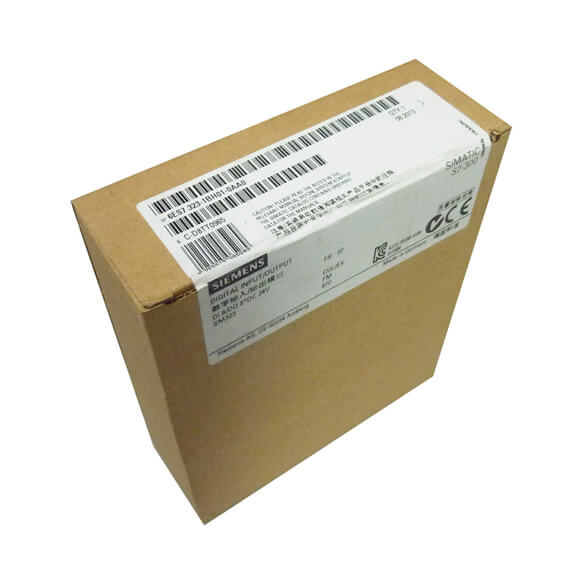

6ES7323-1BH01-0AA0 |
6ES7323-1BL00-0AA0 |
6ES7327-1BH00-0AB0 |
|
SM323, 8DI/8DO, DC24V, 0,5A |
SM323, 16DI/DO, DC24V, 0,5A |
SM327, 8DI/8DX, DC24V, 0,5A |
| Ta'minot kuchlanishi |
|
|
|
| Yuklanish kuchlanishi L+ |
|
|
|
|
● Nominal qiymat (DC) |
24 V |
24 V |
24 V |
|
● ruxsat etilgan diapazon, pastki chegara (DC) |
20,4 V |
20,4 V |
20,4 V |
|
● ruxsat etilgan diapazon, yuqori chegara (DC) |
28,8 V |
28,8 V |
28,8 V |
| Kirish oqimi |
|
|
|
| yuk kuchlanishidan L+ (yuksiz), maks. |
40 mA |
80 mA |
20 mA |
| orqa panel avtobusidan 5 V DC, maks. |
40 mA |
80 mA |
60 mA |
| Quvvat yo'qolishi |
|
|
|
| Quvvatni yo'qotish, tip. |
3,5 Vt |
6,5 Vt |
3 Vt |
| Raqamli kirishlar |
|
|
|
| Raqamli kirishlar soni |
8 |
16 |
8; 8 ta qattiq simli, 8 tasi alohida parametrlash mumkin |
| IEC 61131 ga muvofiq kirish xarakteristikasi egri chizig'i, 1-tur |
Ha |
Ha |
Ha |
| Bir vaqtning o'zida boshqariladigan kirishlar soni |
|
|
|
| gorizontal o'rnatish |
|
|
|
|
— 40 °C gacha, maksimal. |
|
16 |
|
|
- 60 ° C gacha, maksimal. |
8 |
8 |
16 |
| vertikal o'rnatish |
|
|
|
|
— 40 °C gacha, maksimal. |
8 |
16 |
16 |
| Kirish kuchlanishi |
|
|
|
|
● Kirish kuchlanishining turi |
DC |
DC |
DC |
|
● Nominal qiymat (DC) |
24 V |
24 V |
24 V |
|
● signal uchun '0' |
-30 dan +5 V gacha |
-30 dan +5 V gacha |
-30 dan +5 V gacha |
|
● signal uchun '1' |
13 dan 30 V gacha |
13 dan 30 V gacha |
+15 dan +30 V gacha |
| Kirish oqimi |
|
|
|
|
● signal uchun '1', yozing. |
7 mA |
7 mA |
6 mA |
| Kirish kechikishi (kirish kuchlanishining nominal qiymati uchun) |
|
|
|
| standart kirishlar uchun |
|
|
|
|
— '0' da '1', min. |
1,2 ms |
1,2 ms |
1,2 ms |
|
— '0' da '1', maks. |
4,8 ms |
4,8 ms |
4,8 ms |
|
— '1' da '0', min. |
1,2 ms |
1,2 ms |
1,2 ms |
|
— '1' da '0', maks. |
4,8 ms |
4,8 ms |
4,8 ms |
| Kabel uzunligi |
|
|
|
|
● ekranlangan, maks. |
1000 m |
1000 m |
1000 m |
|
● himoyalanmagan, maks. |
600 m |
600 m |
600 m |
| Raqamli chiqishlar |
|
|
|
| Raqamli chiqishlar soni |
8 |
16 |
8; DI sifatida alohida parametrlash ham mumkin |
| Qisqa tutashuvdan himoya qilish |
Ha |
Ha |
Ha |
|
● Javob chegarasi, yozing. |
1 A |
1 A |
1 A |
| Induktiv o'chirish kuchlanishining cheklanishi |
L+ (-53 V) |
L+ (-48 V) |
L+ (-54 V) |
| Raqamli kirishni boshqarish |
Ha |
Ha |
Ha |
| Chiqishlarning kommutatsiya quvvati |
|
|
|
|
● chiroq yukida, maks. |
5 Vt |
5 Vt |
5 Vt |
| Yuk qarshiligi diapazoni |
|
|
|
|
● pastki chegara |
48 Ō |
48 Ō |
48 Ō |
|
● yuqori chegara |
4 kŌ |
4 kŌ |
4 kŌ |
| Chiqish kuchlanishi |
|
|
|
|
● '1' signali uchun min. |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-1,5 V) |
| Chiqish oqimi |
|
|
|
|
● signal uchun '1' nominal qiymati |
0,5 A |
0,5 A |
0,5 A |
|
● signal uchun '1' ruxsat etilgan diapazon, min. |
5 mA |
5 mA |
5 mA |
|
● signal uchun '1' ruxsat etilgan diapazon, maks. |
0,6 A |
0,6 A |
0,6 A |
|
● signal uchun '1' minimal yuk oqimi |
5 mA |
5 mA |
|
|
● signal uchun '0' qoldiq oqim, maks. |
0,5 mA |
0,5 mA |
0,5 mA |
| Rezistiv yuk bilan chiqish kechikishi |
|
|
|
|
● '0' dan '1' gacha, maks. |
100 mks |
100 mks |
350 mks |
|
● '1' - '0', maks. |
500 mks |
500 mks |
500 mks |
| Ikki chiqishni parallel almashtirish |
|
|
|
|
● oshirish uchun |
Yo'q |
Yo'q |
Yo'q |
|
● yukni ortiqcha nazorat qilish uchun |
Ha; faqat bir xil guruhning natijalari |
Ha; faqat bir xil guruhning natijalari |
Ha; faqat bir xil guruhning natijalari |
