| Номер статті |

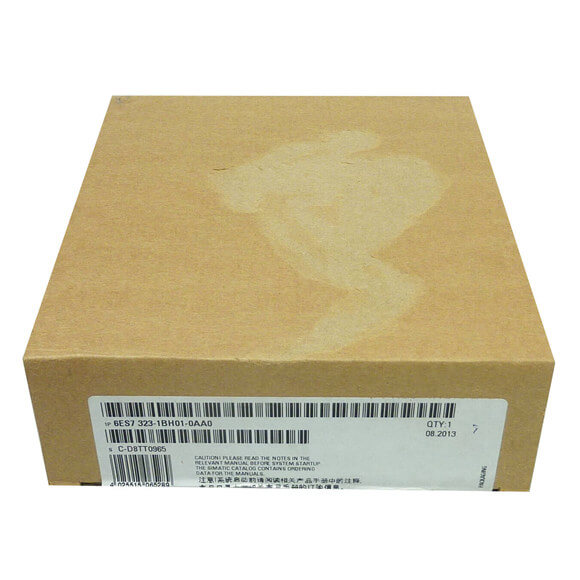

6ES7323-1BH01-0AA0 |
6ES7323-1BL00-0AA0 |
6ES7327-1BH00-0AB0 |
|
SM323, 8DI/8DO, DC24V, 0,5A |
SM323, 16DI/DO, DC24V, 0,5A |
SM327, 8DI/8DX, DC24V, 0,5A |
| Напруга живлення |
|
|
|
| Напруга навантаження L+ |
|
|
|
|
● номінальне значення (постійний струм) |
24 В |
24 В |
24 В |
|
● Допустимий діапазон, нижня межа (постійний струм) |
20,4 V |
20,4 V |
20,4 V |
|
● Допустимий діапазон, верхня межа (постійний струм) |
28,8 V |
28,8 V |
28,8 V |
| Вхідний струм |
|
|
|
| Від напруги навантаження L+ (без навантаження), макс. |
40 мА |
80 мА |
20 мА |
| З автобуса Backlane 5 В постійного струму, Макс. |
40 мА |
80 мА |
60 мА |
| Втрата електроенергії |
|
|
|
| Втрата потужності, тип. |
3,5 Вт |
6,5 Вт |
3 Вт |
| Цифрові входи |
|
|
|
| Кількість цифрових входів |
8 |
16 |
8; 8 жорстко з’єднаних, 8 інших з індивідуальною параметризацією |
| Вхідна характеристика кривої відповідно до IEC 61131, тип 1 |
Так |
Так |
Так |
| Кількість одночасно керованих входів |
|
|
|
| горизонтальна установка |
|
|
|
|
- до 40 ° C, макс. |
|
16 |
|
|
- до 60 ° C, макс. |
8 |
8 |
16 |
| Вертикальна установка |
|
|
|
|
- до 40 ° C, макс. |
8 |
16 |
16 |
| Вхідна напруга |
|
|
|
|
● Тип вхідної напруги |
DC |
DC |
DC |
|
● номінальне значення (постійний струм) |
24 В |
24 В |
24 В |
|
● Для сигналу '0 ' |
-30 до +5 V |
-30 до +5 V |
-30 до +5 V |
|
● Для сигналу '1 ' |
Від 13 до 30 В |
Від 13 до 30 В |
+15 до +30 В |
| Вхідний струм |
|
|
|
|
● Для сигналу '1 ', тип. |
7 мА |
7 мА |
6 мА |
| Вхідна затримка (для номінального значення вхідної напруги) |
|
|
|
| Для стандартних входів |
|
|
|
|
- при '0 ' до '1 ', хв. |
1,2 мс |
1,2 мс |
1,2 мс |
|
- при '0 ' до '1 ', макс. |
4,8 мс |
4,8 мс |
4,8 мс |
|
- при '1 ' до '0 ', хв. |
1,2 мс |
1,2 мс |
1,2 мс |
|
- при '1 ' до '0 ', макс. |
4,8 мс |
4,8 мс |
4,8 мс |
| Довжина кабелю |
|
|
|
|
● екранований, макс. |
1 000 м |
1 000 м |
1 000 м |
|
● Неосяжне, Макс. |
600 м |
600 м |
600 м |
| Цифрові результати |
|
|
|
| Кількість цифрових результатів |
8 |
16 |
8; також можна параметризувати окремо як DI |
| Захист короткого замикання |
Так |
Так |
Так |
|
● Поріг відповіді, тип. |
1 a |
1 a |
1 a |
| Обмеження індуктивної напруги відключення до |
L+ (-53 V) |
L+ (-48 V) |
L+ (-54 В) |
| Контроль цифрового введення |
Так |
Так |
Так |
| Перемикаюча ємність виходів |
|
|
|
|
● На навантаженні лампи, макс. |
5 Вт |
5 Вт |
5 Вт |
| Діапазон опору навантаження |
|
|
|
|
● Нижня межа |
48 Ом |
48 Ом |
48 Ом |
|
● Верхня межа |
4 км |
4 км |
4 км |
| Вихідна напруга |
|
|
|
|
● Для сигналу '1 ', хв. |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-1,5 В) |
| Виводний струм |
|
|
|
|
● для значення '1 ' |
0,5 a |
0,5 a |
0,5 a |
|
● для сигналу '1' допустимий діапазон, мін. |
5 мА |
5 мА |
5 мА |
|
● Для сигналу '1 ' допустимий діапазон, макс. |
0,6 a |
0,6 a |
0,6 a |
|
● для сигналу '1' мінімальний струм навантаження |
5 мА |
5 мА |
|
|
● Для сигналу '0 ' залишковий струм, макс. |
0,5 мА |
0,5 мА |
0,5 мА |
| Вихідна затримка з резистивним навантаженням |
|
|
|
|
● '0 ' до '1 ', макс. |
100 мкс |
100 мкс |
350 мкс |
|
● '1 ' до '0 ', макс. |
500 мкс |
500 мкс |
500 мкс |
| Паралельне перемикання двох виходів |
|
|
|
|
● для збільшення |
Ні |
Ні |
Ні |
|
● Для надмірного контролю навантаження |
так; тільки виходи однієї групи |
так; тільки виходи однієї групи |
так; тільки виходи однієї групи |
