Umumiy ma'lumot |

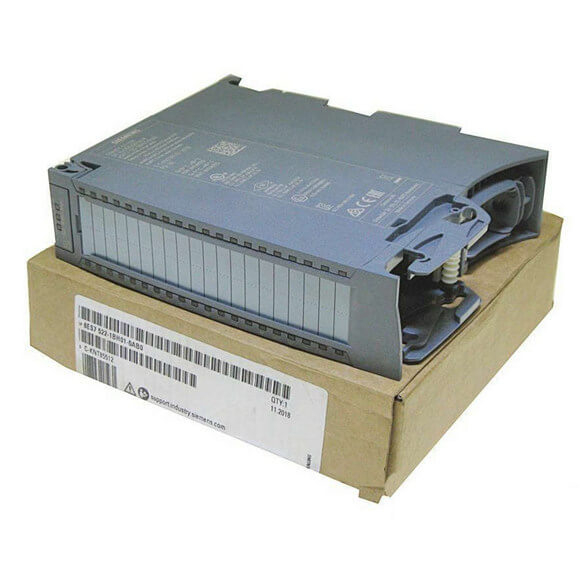

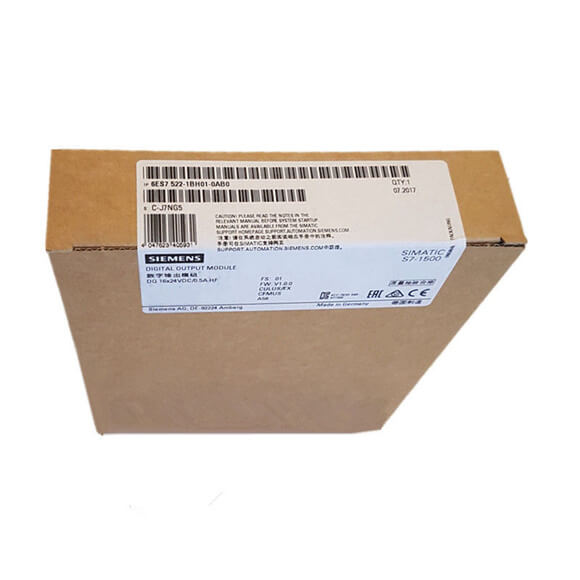

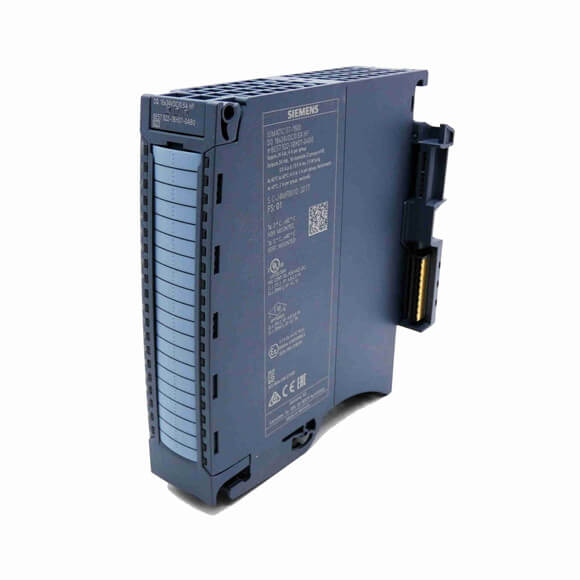

S7-1500, DQ 16x24V DC/0,5A HF |
S7-1500, DQ 32x24VDC/0,5A HF |
S7-1500, DQ 8x24VDC/2A HF |
S7-1500, DQ 16×24…48VUC/125VDC/0,5A ST |
Mahsulot turini belgilash |
DQ 16x24VDC/0,5A HF |
DQ 32x24VDC/0,5A HF |
DQ 8x24VDC/2A HF |
DQ 16×24 … 48 V UC/125 V DC/0,5 A ST |
HW funktsional holati |
FS02 dan |
FS02 dan |
FS03 |
FS02 |
Mikrodastur versiyasi |
V1.1.0 |
V1.1.0 |
V2.2.0 |
V1.0.0 |
·
● FW yangilanishi mumkin · |
Ha |
|
Ha |
Ha |
Mahsulot funktsiyasi |
|
|
|
|
·
● I&M maʼlumotlari · |
Ha; I&M0 - I&M3 |
Ha; I&M0 - I&M3 |
Ha; I&M0 - I&M3 |
Ha; I&M0 - I&M3 |
·
● Isoxron rejimi · |
Ha |
Ha |
Yo'q |
Yo'q |
·
● ustuvor ishga tushirish · |
Ha |
Ha |
Ha |
Ha |
Bilan muhandislik |
|
|
|
|
·
● STEP 7 TIA Portal versiyasidan sozlanishi/integratsiyalangan · |
V13 SP1 / - |
V13 SP1 / - |
V13 SP1 / - |
V13 SP1 / - |
·
● STEP 7 versiyasidan sozlanishi/integratsiyalangan · |
|
|
V5.5 SP3 / - |
V5.5 SP3 / - |
·
● GSD versiyasi/GSD versiyasidan PROFIBUS · |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
·
● GSD versiyasi/GSD reviziyasidan PROFINET · |
V2.3 / - |
V2.3 / - |
V2.3 / - |
V2.3 / - |
Ishlash rejimi |
|
|
|
|
·
● DQ · |
Ha |
Ha |
Ha |
Ha |
·
● Energiyani tejash funksiyasi bilan DQ · |
Yo'q |
Yo'q |
Ha; ariza bilan |
Yo'q |
·
● PWM · |
Yo'q |
Yo'q |
Ha |
Yo'q |
·
● Kamera boshqaruvi (taqqoslash qiymatlariga o‘tish) · |
Yo'q |
Yo'q |
Yo'q |
Yo'q |
·
● Haddan tashqari namuna olish · |
Yo'q |
Yo'q |
Yo'q |
Yo'q |
·
● MSO · |
Ha |
Ha |
Ha |
Ha |
·
● O'rnatilgan ish davri hisoblagichi · |
Ha |
Ha |
Ha |
Yo'q |
Ta'minot kuchlanishi |
|
|
|
|
Nominal qiymat (DC) |
24 V |
24 V |
24 V |
|
ruxsat etilgan diapazon, pastki chegara (DC) |
20,4 V |
20,4 V |
20,4 V |
|
ruxsat etilgan diapazon, yuqori chegara (DC) |
28,8 V |
28,8 V |
28,8 V |
|
Teskari polaritdan himoya qilish |
Ha; har bir guruh uchun 7 A bilan ichki himoya orqali |
Ha; har bir guruh uchun 7 A bilan ichki himoya orqali |
Ha; har bir guruh uchun 10 A bilan ichki himoya orqali |
|
Kirish oqimi |
|
|
|
|
Joriy iste'mol, maks. |
30 mA |
60 mA |
40 mA; Har bir guruh uchun 20 mA, hech qanday chiqish faollashtirilmaydi. |
|
Chiqish kuchlanishi |
|
|
|
|
Nominal qiymat (DC) |
24 V |
24 V |
24 V |
24 V; 48 V, 125 V |
Nominal qiymat (AC) |
|
|
|
24 V; 48 V (50 – 60 Gts) |
Quvvat |
|
|
|
|
Orqa panel avtobusidan quvvat olish mumkin |
1,1 Vt |
1,1 Vt |
0,9 Vt |
2 Vt |
Quvvat yo'qolishi |
|
|
|
|
Quvvatni yo'qotish, tip. |
2 Vt |
3,5 Vt |
5,6 Vt; PWM ishlashi uchun 6,8 Vt |
3,8 Vt |
Raqamli chiqishlar |
|
|
|
|
Raqamli chiqish turi |
Transistor |
Transistor |
Transistor |
Transistor |
Raqamli chiqishlar soni |
16 |
32 |
8 |
16 |
Oqim cho'kishi |
|
|
|
Ha |
Joriy manba |
Ha |
Ha |
Ha |
Ha |
Raqamli chiqishlar, parametrlash mumkin |
Ha |
Ha |
Ha |
Ha |
Qisqa tutashuvdan himoya qilish |
Ha; Elektron soat |
Ha; Elektron soat |
Ha |
|
·
● Javob chegarasi, yozing. · |
1 A |
1 A |
3 A |
|
Induktiv o'chirish kuchlanishining cheklanishi |
L+ (-53 V) |
L+ (-53 V) |
-17 V |
200 V (bostiruvchi diod) |
Raqamli kirishni boshqarish |
Ha |
Ha |
Ha |
Ha |
Raqamli chiqish funktsiyalari, parametrlash mumkin |
|
|
|
|
·
● Erkin foydalanish mumkin raqamli chiqish · |
|
|
Ha |
|
·
● PWM chiqishi · |
|
|
Ha |
|
·
- Raqam, maks. · |
|
|
2 |
|
·
— Tsikl davomiyligi, parametrlanishi mumkin · |
|
|
Ha; 2 … 100 ms uzluksiz |
|
·
— ON davri, min. · |
|
|
0 % |
|
·
— ON davri, maks. · |
|
|
100% |
|
·
— Vazifalar siklini hal qilish · |
|
|
0,1 % |
|
·
- Pulsning minimal davomiyligi · |
|
|
300 mks |
|
Chiqishlarning kommutatsiya quvvati |
|
|
|
|
·
● qarshilik yuki bilan, maks. · |
0,5 A |
0,5 A |
|
0,5 A |
·
● chiroq yukida, maks. · |
5 Vt |
5 Vt |
10 Vt |
40 Vt; 125 V doimiy tokda, 48 V UC da 10 Vt, 24 V UC da 5 Vt |
Yuk qarshiligi diapazoni |
|
|
|
|
·
● pastki chegara · |
48 Ō |
48 Ō |
12 Ō |
|
·
● yuqori chegara · |
12 kŌ |
12 kŌ |
4 kŌ |
|
Chiqish kuchlanishi |
|
|
|
|
·
● '1' signali uchun min. · |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-1,0 V) |
Chiqish oqimi |
|
|
|
|
·
● signal uchun '1' nominal qiymati · |
0,5 A |
0,5 A |
2 A |
0,5 A |
·
● signal uchun '1' ruxsat etilgan diapazon, maks. · |
0,5 A |
0,5 A |
2,4 A; PWM ishlashi uchun deating spetsifikatsiyasiga e'tibor bering |
0,6 A |
·
● signal uchun '0' qoldiq oqim, maks. · |
0,5 mA |
0,5 mA |
0,5 mA |
|
Rezistiv yuk bilan chiqish kechikishi |
|
|
|
|
·
● '0' dan '1' gacha, yozing. · |
|
|
80 mks |
|
·
● '0' dan '1' gacha, maks. · |
100 mks |
100 mks |
100 mks |
5 ms |
·
● '1' dan '0' gacha, yozing. · |
|
|
300 mks |
|
·
● '1' - '0', maks. · |
500 mks |
500 mks |
500 mks |
5 ms |
Ikki chiqishni parallel almashtirish |
|
|
|
|
·
● mantiqiy havolalar uchun · |
Ha |
Ha |
Ha |
Ha |
·
● oshirish uchun · |
Yo'q |
Yo'q |
Yo'q |
Yo'q |
·
● yukni ortiqcha nazorat qilish uchun · |
Ha |
Ha |
Ha |
Ha |
