Informacje ogólne |

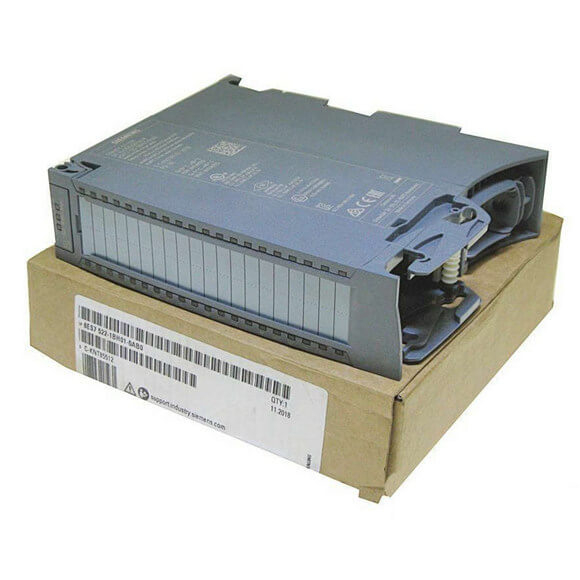

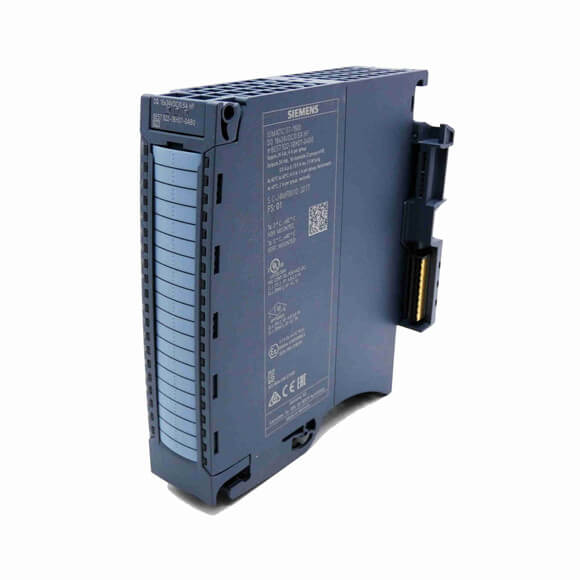

S7-1500, DQ 16x24V DC/0,5A HF |
S7-1500, DQ 32x24VDC/0,5A HF |
S7-1500, DQ 8x24VDC/2A HF |
S7-1500, DQ 16×24…48VUC/125VDC/0,5A ST |
Oznaczenie typu produktu |
DQ 16x24VDC/0,5A HF |
DQ 32x24VDC/0,5A HF |
DQ 8x24VDC/2A HF |
DQ 16×24… 48 V UC/125 V DC/0,5 A ST |
Stan funkcjonalny sprzętu |
Z FS02 |
Z FS02 |
FS03 |
FS02 |
Wersja oprogramowania |
Wersja 1.1.0 |
Wersja 1.1.0 |
Wersja 2.2.0 |
V1.0.0 |
·
● Możliwa aktualizacja oprogramowania sprzętowego · |
Tak |
|
Tak |
Tak |
Funkcja produktu |
|
|
|
|
·
● Dane I&M · |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
·
● Tryb izochroniczny · |
Tak |
Tak |
NIE |
NIE |
·
● Uruchamianie priorytetowe · |
Tak |
Tak |
Tak |
Tak |
Inżynieria z |
|
|
|
|
·
● STEP 7 TIA Portal można konfigurować/integrować od wersji · |
V13 SP1 / – |
V13 SP1 / – |
V13 SP1 / – |
V13 SP1 / – |
·
● STEP 7 konfigurowalny/zintegrowany od wersji · |
|
|
V5.5 SP3 / – |
V5.5 SP3 / – |
·
● PROFIBUS od wersji GSD/rewizji GSD · |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
V1.0 / V5.1 |
·
● PROFINET od wersji GSD/rewizji GSD · |
V2.3 / – |
V2.3 / – |
V2.3 / – |
V2.3 / – |
Tryb pracy |
|
|
|
|
·
● Zakłócanie jakości · |
Tak |
Tak |
Tak |
Tak |
·
● DQ z funkcją oszczędzania energii · |
NIE |
NIE |
Tak; z aplikacją |
NIE |
·
● PWM · |
NIE |
NIE |
Tak |
NIE |
·
● Sterowanie krzywką (przełączanie przy wartościach porównawczych) · |
NIE |
NIE |
NIE |
NIE |
·
● Nadpróbkowanie · |
NIE |
NIE |
NIE |
NIE |
·
● MSO · |
Tak |
Tak |
Tak |
Tak |
·
● Zintegrowany licznik cykli pracy · |
Tak |
Tak |
Tak |
NIE |
Napięcie zasilania |
|
|
|
|
Wartość znamionowa (DC) |
24 V |
24 V |
24 V |
|
dopuszczalny zakres, dolna granica (DC) |
20,4 V |
20,4 V |
20,4 V |
|
dopuszczalny zakres, górna granica (DC) |
28,8 V |
28,8 V |
28,8 V |
|
Zabezpieczenie przed odwrotną polaryzacją |
Tak; poprzez wewnętrzne zabezpieczenie 7 A na grupę |
Tak; poprzez wewnętrzne zabezpieczenie 7 A na grupę |
Tak; poprzez wewnętrzne zabezpieczenie 10 A na grupę |
|
Prąd wejściowy |
|
|
|
|
Pobór prądu, maks. |
30 mA |
60 mA |
40 mA; 20 mA na grupę, żadne wyjście nie jest aktywowane. |
|
Napięcie wyjściowe |
|
|
|
|
Wartość znamionowa (DC) |
24 V |
24 V |
24 V |
24 V; 48 V, 125 V |
Wartość znamionowa (AC) |
|
|
|
24 V; 48 V (50 – 60 Hz) |
Moc |
|
|
|
|
Zasilanie dostępne z magistrali płyty montażowej |
1,1 W |
1,1 W |
0,9 W |
2 W |
Strata mocy |
|
|
|
|
Strata mocy, typ. |
2 W |
3,5 W |
5,6 W; 6,8 W dla pracy PWM |
3,8 W |
Wyjścia cyfrowe |
|
|
|
|
Rodzaj wyjścia cyfrowego |
Tranzystor |
Tranzystor |
Tranzystor |
Tranzystor |
Liczba wyjść cyfrowych |
16 |
32 |
8 |
16 |
Tonący prąd |
|
|
|
Tak |
Pozyskiwanie prądu |
Tak |
Tak |
Tak |
Tak |
Wyjścia cyfrowe z możliwością parametryzacji |
Tak |
Tak |
Tak |
Tak |
Ochrona zwarcia |
Tak; Zegarowany elektronicznie |
Tak; Zegarowany elektronicznie |
Tak |
|
·
● Próg reakcji, typ. · |
1 A |
1 A |
3 A |
|
Ograniczenie indukcyjnego napięcia wyłączenia do |
L+ (-53 V) |
L+ (-53 V) |
-17 V |
200 V (dioda tłumiąca) |
Sterowanie wejściem cyfrowym |
Tak |
Tak |
Tak |
Tak |
Funkcje wyjść cyfrowych z możliwością parametryzacji |
|
|
|
|
·
● Swobodnie wykorzystywane wyjście cyfrowe · |
|
|
Tak |
|
·
● Wyjście PWM · |
|
|
Tak |
|
·
— Liczba, maks. · |
|
|
2 |
|
·
— Czas trwania cyklu, konfigurowalny · |
|
|
Tak; 2…100 ms ciągły |
|
·
— Okres włączenia, min. · |
|
|
0% |
|
·
— Okres włączenia, maks. · |
|
|
100% |
|
·
— Rozdzielczość cyklu pracy · |
|
|
0,1% |
|
·
— Minimalny czas trwania impulsu · |
|
|
300 µs |
|
Zdolność przełączania wyjść |
|
|
|
|
·
● przy obciążeniu rezystancyjnym, max. · |
0,5 A |
0,5 A |
|
0,5 A |
·
● przy obciążeniu lampy, max. · |
5 W |
5 W |
10 W |
40 W; Przy 125 V DC, 10 W przy 48 V UC, 5 W przy 24 V UC |
Zakres rezystancji obciążenia |
|
|
|
|
·
● dolna granica · |
48 Ω |
48 Ω |
12 Ω |
|
·
● górna granica · |
12 kΩ |
12 kΩ |
4 kΩ |
|
Napięcie wyjściowe |
|
|
|
|
·
● dla sygnału „1”, min. · |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-1,0 V) |
Prąd wyjściowy |
|
|
|
|
·
● dla sygnału „1” o wartości znamionowej · |
0,5 A |
0,5 A |
2 A |
0,5 A |
·
● dla sygnału „1” dopuszczalny zakres, max. · |
0,5 A |
0,5 A |
2,4 A; zwróć uwagę na specyfikację obniżania wartości znamionowych dla operacji PWM |
0,6 A |
·
● dla sygnału „0” prądu resztkowego, max. · |
0,5 mA |
0,5 mA |
0,5 mA |
|
Opóźnienie wyjścia przy obciążeniu rezystancyjnym |
|
|
|
|
·
● '0' do '1', typ. · |
|
|
80 µs |
|
·
● '0' do '1', maks. · |
100 µs |
100 µs |
100 µs |
5 ms |
·
● '1' do '0', typ. · |
|
|
300 µs |
|
·
● '1' do '0', maks. · |
500 µs |
500 µs |
500 µs |
5 ms |
Równoległe przełączanie dwóch wyjść |
|
|
|
|
·
● dla łączy logicznych · |
Tak |
Tak |
Tak |
Tak |
·
● za podwyższenie · |
NIE |
NIE |
NIE |
NIE |
·
● do redundantnego sterowania obciążeniem · |
Tak |
Tak |
Tak |
Tak |
