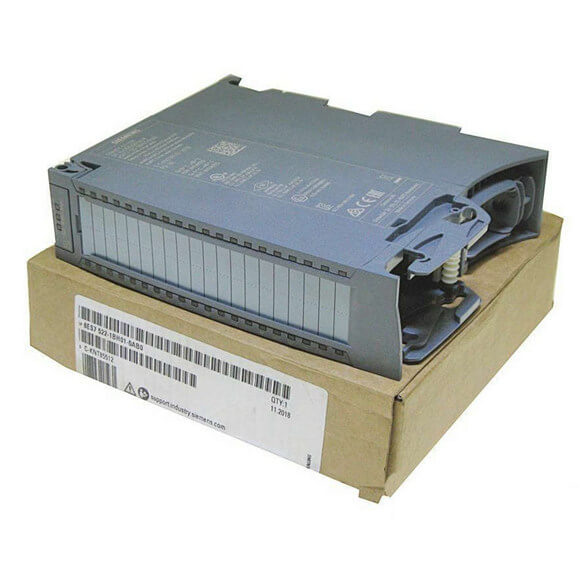

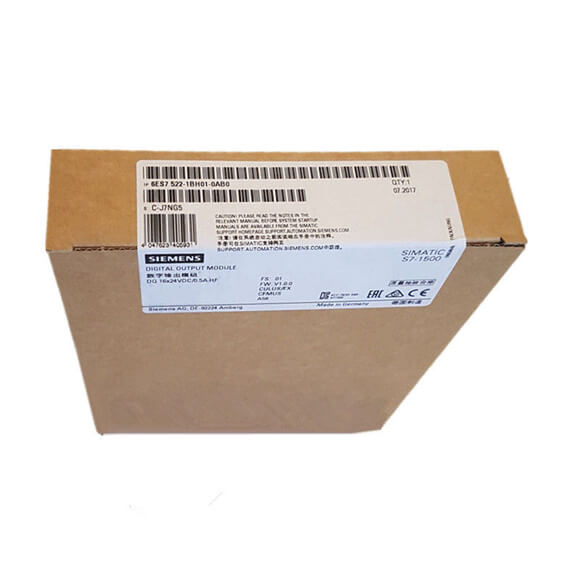

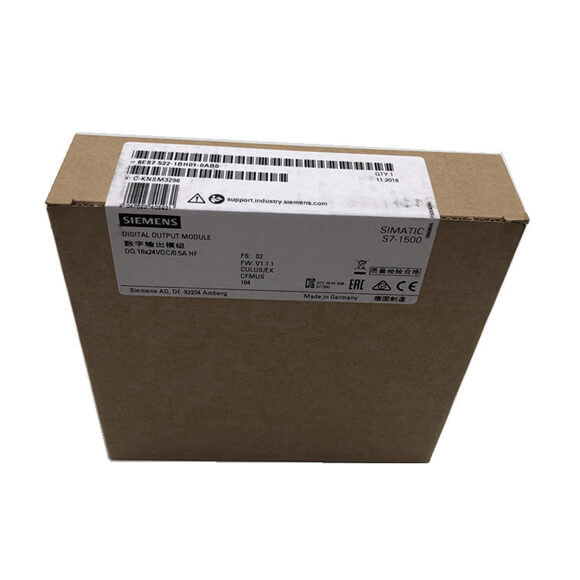

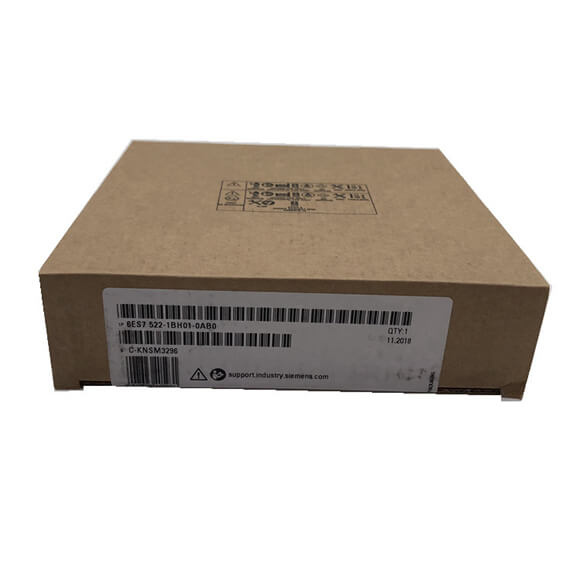

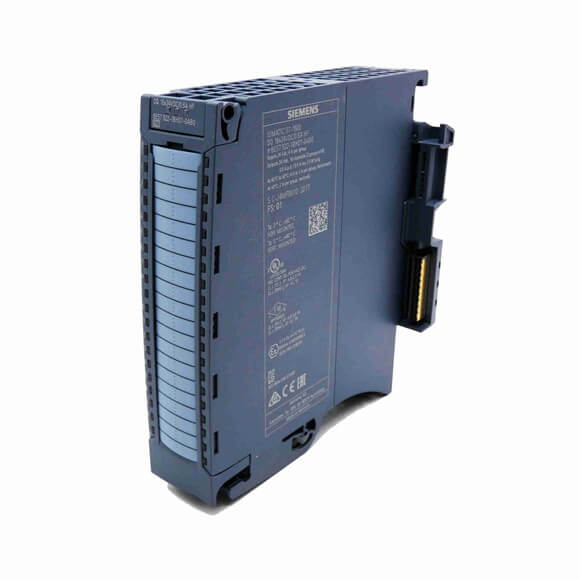

سيمنز PLCs SIMATIC S7-1500 وحدة 6ES7522-1BH01-0AB0 6ES7522-1BL01-0AB0
يمكننا توريد أجزاء التشغيل الآلي لشركة Siemens، مثل Siemens PLC، وSiemens Servo Motor، وSiemens HMI، وSiemens VFD وما إلى ذلك،
| رقم المادة | 6ES7522-1BH01-0AB0 | 6ES7522-1BL01-0AB0 | 6ES7522-1BF00-0AB0 | 6ES7522-5EH00-0AB0 |
| S7-1500، DQ 16x24V تيار مستمر/0.5A HF | S7-1500، DQ 32x24VDC/0.5A HF | S7-1500، DQ 8x24VDC/2A HF | S7-1500، DQ 16×24…48VUC/125VDC/0.5A ST | |
| معلومات عامة | ||||
| تسمية نوع المنتج | دي كيو 16x24VDC/0.5A HF | دي كيو 32x24VDC/0.5A HF | دي كيو 8x24VDC/2A HF | DQ 16×24 ... 48 فولت UC/125 فولت تيار مستمر/0.5 أمبير ST |
| الحالة الوظيفية للمخلفات الخطرة | من FS02 | من FS02 | FS03 | FS02 |
| إصدار البرامج الثابتة | V1.1.0 | V1.1.0 | الإصدار 2.2.0 | V1.0.0 |
| ● تحديث مهاجم ممكن
|
نعم | نعم | نعم | |
| وظيفة المنتج | ||||
| ● بيانات I&M
|
نعم؛ من I&M0 إلى I&M3 | نعم؛ من I&M0 إلى I&M3 | نعم؛ من I&M0 إلى I&M3 | نعم؛ من I&M0 إلى I&M3 |
| ● الوضع المتزامن
|
نعم | نعم | لا | لا |
| ● بدء التشغيل ذو الأولوية
|
نعم | نعم | نعم | نعم |
| الهندسة مع | ||||
| ● الخطوة 7 بوابة TIA قابلة للتكوين/متكاملة من الإصدار
|
V13 SP1 / - | V13 SP1 / - | V13 SP1 / - | V13 SP1 / - |
| ● الخطوة 7 قابلة للتكوين/متكاملة من الإصدار
|
V5.5 SP3 / – | V5.5 SP3 / - | ||
| ● PROFIBUS من إصدار GSD/مراجعة GSD
|
الإصدار 1.0 / الإصدار 5.1 | الإصدار 1.0 / الإصدار 5.1 | الإصدار 1.0 / الإصدار 5.1 | الإصدار 1.0 / الإصدار 5.1 |
| ● PROFINET من إصدار GSD/مراجعة GSD
|
الإصدار 2.3 / - | الإصدار 2.3 / - | الإصدار 2.3 / - | الإصدار 2.3 / - |
| وضع التشغيل | ||||
| ● دي كيو
|
نعم | نعم | نعم | نعم |
| ● DQ مع وظيفة توفير الطاقة
|
لا | لا | نعم؛ مع التطبيق | لا |
| ● بوم
|
لا | لا | نعم | لا |
| ● التحكم في الكاميرا (التبديل عند قيم المقارنة)
|
لا | لا | لا | لا |
| ● الإفراط في أخذ العينات
|
لا | لا | لا | لا |
| ● إم إس أو
|
نعم | نعم | نعم | نعم |
| ● عداد دورة التشغيل المتكامل
|
نعم | نعم | نعم | لا |
| جهد الإمداد | ||||
| القيمة المقدرة (تيار مستمر) | 24 خامسا | 24 خامسا | 24 خامسا | |
| النطاق المسموح به، الحد الأدنى (DC) | 20.4 فولت | 20.4 فولت | 20.4 فولت | |
| النطاق المسموح به، الحد الأعلى (DC) | 28.8 فولت | 28.8 فولت | 28.8 فولت | |
| عكس حماية القطبية | نعم؛ من خلال الحماية الداخلية بـ 7 أمبير لكل مجموعة | نعم؛ من خلال الحماية الداخلية بـ 7 أمبير لكل مجموعة | نعم؛ من خلال الحماية الداخلية بـ 10 أمبير لكل مجموعة | |
| المدخلات الحالية | ||||
| الاستهلاك الحالي، كحد أقصى. | 30 مللي أمبير | 60 مللي أمبير | 40 مللي أمبير؛ 20 مللي أمبير لكل مجموعة، لا يوجد مخرج مفعل. | |
| الجهد الناتج | ||||
| القيمة المقدرة (تيار مستمر) | 24 خامسا | 24 خامسا | 24 خامسا | 24 فولت؛ 48 فولت، 125 فولت |
| القيمة المقدرة (AC) | 24 فولت؛ 48 فولت (50 – 60 هرتز) | |||
| قوة | ||||
| الطاقة المتاحة من الحافلة لوحة الكترونية معززة | 1.1 واط | 1.1 واط | 0.9 واط | 2 واط |
| فقدان الطاقة | ||||
| فقدان الطاقة، الطباع. | 2 واط | 3.5 واط | 5.6 واط؛ 6.8 واط لتشغيل PWM | 3.8 واط |
| المخرجات الرقمية | ||||
| نوع الإخراج الرقمي | الترانزستور | الترانزستور | الترانزستور | الترانزستور |
| عدد المخرجات الرقمية | 16 | 32 | 8 | 16 |
| الغرق الحالي | نعم | |||
| المصادر الحالية | نعم | نعم | نعم | نعم |
| المخرجات الرقمية، قابلة للتحديد | نعم | نعم | نعم | نعم |
| حماية ماس كهربائى | نعم؛ مسجلة إلكترونيا | نعم؛ مسجلة إلكترونيا | نعم | |
| ● عتبة الاستجابة، الطباع.
|
1 أ | 1 أ | 3 أ | |
| الحد من الجهد الاغلاق الحثي ل | L+ (-53 فولت) | L+ (-53 فولت) | -17 خامسا | 200 فولت (الصمام الثنائي المكثف) |
| التحكم في الإدخال الرقمي | نعم | نعم | نعم | نعم |
| وظائف الإخراج الرقمي، يمكن تحديدها | ||||
| ● إخراج رقمي قابل للاستخدام بحرية
|
نعم | |||
| ● إخراج PWM
|
نعم | |||
| - العدد، الحد الأقصى.
|
2 | |||
| — مدة الدورة، يمكن تحديدها
|
نعم؛ 2 ... 100 مللي ثانية متواصلة | |||
| - في الفترة، دقيقة.
|
0% | |||
| - في الفترة، كحد أقصى.
|
100% | |||
| - حل دورة العمل
|
0.1% | |||
| - الحد الأدنى لمدة النبض
|
300 ميكروثانية | |||
| تبديل قدرة النواتج | ||||
| ● مع حمل مقاوم، كحد أقصى.
|
0.5 أ | 0.5 أ | 0.5 أ | |
| ● على حمولة المصباح، كحد أقصى.
|
5 واط | 5 واط | 10 واط | 40 واط؛ عند 125 فولت تيار مستمر، 10 واط عند 48 فولت UC، 5 واط عند 24 فولت UC |
| نطاق مقاومة الحمل | ||||
| ● الحد الأدنى
|
48 أوم | 48 أوم | 12 أوم | |
| ● الحد الأعلى
|
12 كيلو أوم | 12 كيلو أوم | 4 كيلو أوم | |
| الجهد الناتج | ||||
| ● للإشارة '1'، الحد الأدنى.
|
L + (-0.8 فولت) | L + (-0.8 فولت) | L + (-0.8 فولت) | ل + (-1.0 فولت) |
| تيار الإخراج | ||||
| ● للإشارة القيمة المقدرة '1'.
|
0.5 أ | 0.5 أ | 2 أ | 0.5 أ |
| ● لنطاق الإشارة المسموح به '1'، بحد أقصى.
|
0.5 أ | 0.5 أ | 2.4 أ؛ لاحظ مواصفات deating لتشغيل PWM | 0.6 أ |
| ● للإشارة '0' التيار المتبقي، كحد أقصى.
|
0.5 مللي أمبير | 0.5 مللي أمبير | 0.5 مللي أمبير | |
| تأخير الإخراج مع الحمل المقاوم | ||||
| ● '0' إلى '1'، نوع.
|
80 ميكروثانية | |||
| ● '0' إلى '1'، بحد أقصى.
|
100 ميكروثانية | 100 ميكروثانية | 100 ميكروثانية | 5 مللي ثانية |
| ● '1' إلى '0'، نوع.
|
300 ميكروثانية | |||
| ● '1' إلى '0'، كحد أقصى.
|
500 ميكروثانية | 500 ميكروثانية | 500 ميكروثانية | 5 مللي ثانية |
| التبديل الموازي لمخرجين | ||||
| ● للروابط المنطقية
|
نعم | نعم | نعم | نعم |
| ● للترقية
|
لا | لا | لا | لا |
| ● للتحكم الزائد في الحمل
|
نعم | نعم | نعم | نعم |
