| Артикулен номер |
6ES7211-1BE40-0XB0 |
6ES7211-1AE40-0XB0 |
6ES7211-1HE40-0XB0 |
|

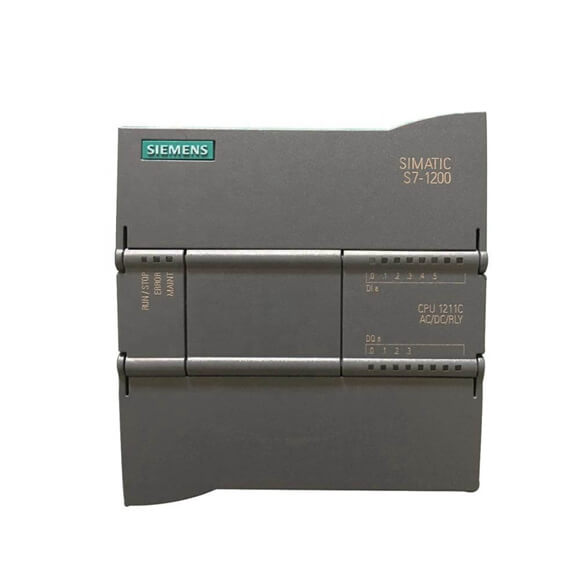

CPU 1211C, AC/DC/Реле, 6DI/4DO/2AI |
CPU 1211C, DC/DC/DC, 6DI/4DO/2AI |
CPU 1211C, DC/DC/Реле, 6DI/4DO/2AI |
| Обща информация |
|
|
|
| Обозначаване на типа продукт |
CPU 1211C AC/DC/реле |
CPU 1211C DC/DC/DC |
CPU 1211C DC/DC/реле |
| Версия на фърмуера |
V4.4 |
V4.4 |
V4.4 |
| Инженеринг с |
|
|
|
| ·
● Програмен пакет · |
STEP 7 V16 или по-висока |
STEP 7 V16 или по-висока |
STEP 7 V16 или по-висока |
| Входен ток |
|
|
|
| Консумация на ток (номинална стойност) |
60 mA при 120 V AC; 30 mA при 240 V AC |
300 mA; Само CPU |
300 mA; Само CPU |
| Консумация на ток, макс. |
180 mA при 120 V AC; 90 mA при 240 V AC |
900 mA; CPU с всички разширителни модули |
900 mA; CPU с всички разширителни модули |
| Пусков ток, макс. |
20 A; при 264 V |
12 A; при 28,8 V DC |
12 A; при 28,8 V DC |
| I⊃2;t |
0,8 A⊃2;·s |
0,5 A⊃2;·s |
0,8 A⊃2;·s |
| Изходен ток |
|
|
|
| за шина на задната платка (5 V DC), макс. |
750 mA; Макс. 5 V DC за CM |
750 mA; Макс. 5 V DC за CM |
750 mA; Макс. 5 V DC за CM |
| ·
● Plug-in (SIMATIC карта с памет), макс. · |
със SIMATIC карта памет |
със SIMATIC карта памет |
със SIMATIC карта памет |
| Време за обработка на процесора |
|
|
|
| за битови операции, тип. |
0,08 µs; / инструкция |
0,08 µs; / инструкция |
0,08 µs; / инструкция |
| за операции с думи, тип. |
1,7 µs; / инструкция |
1,7 µs; / инструкция |
1,7 µs; / инструкция |
| за аритметика с плаваща запетая, тип. |
2,3 µs; / инструкция |
2,3 µs; / инструкция |
2,3 µs; / инструкция |
| CPU-блокове |
|
|
|
| Брой блокове (общо) |
DB, FC, FB, броячи и таймери. Максималният брой адресируеми блокове варира от 1 до 65535. Няма ограничение, може да се използва цялата работна памет |
DB, FC, FB, броячи и таймери. Максималният брой адресируеми блокове варира от 1 до 65535. Няма ограничение, може да се използва цялата работна памет |
DB, FC, FB, броячи и таймери. Максималният брой адресируеми блокове варира от 1 до 65535. Няма ограничение, може да се използва цялата работна памет |
| ОВ |
|
|
|
| ·
● Брой, макс. · |
Ограничен само от RAM за код |
Ограничен само от RAM за код |
Ограничен само от RAM за код |
| Области на данни и тяхното запазване |
|
|
|
| Зона за запазване на данни (вкл. таймери, броячи, флагове), макс. |
10 кбайта |
10 кбайта |
10 кбайта |
| Флаг |
|
|
|
| ·
● Брой, макс. · |
4 kbyte; Размер на адресната област на битовата памет |
4 kbyte; Размер на адресната област на битовата памет |
4 kbyte; Размер на адресната област на битовата памет |
| Локални данни |
|
|
|
| ·
● за приоритетен клас, макс. · |
16 kbyte; Приоритетен клас 1 (програмен цикъл): 16 KB, приоритетен клас 2 до 26: 6 KB |
16 kbyte; Приоритетен клас 1 (програмен цикъл): 16 KB, приоритетен клас 2 до 26: 6 KB |
16 kbyte; Приоритетен клас 1 (програмен цикъл): 16 KB, приоритетен клас 2 до 26: 6 KB |
| Входно закъснение (за номинална стойност на входното напрежение) |
|
|
|
| за стандартни входове |
|
|
|
| ·
— параметрируеми · |
0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms и 12,8 ms, избираеми в групи от четири |
0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms |
0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms и 12,8 ms, избираеми в групи от четири |
| ·
— при '0' до '1', мин. · |
0,2 мс |
0,2 мс |
0,2 мс |
| ·
— при '0' до '1', макс. · |
12,8 ms |
12,8 ms |
12,8 ms |
| за входове за прекъсване |
|
|
|
| ·
— параметрируеми · |
да |
да |
да |
| за технологични функции |
|
|
|
| ·
— параметрируеми · |
Еднофазен: 3 при 100 kHz, диференциал: 3 при 80 kHz |
Еднофазен: 3 при 100 kHz, диференциал: 3 при 80 kHz |
Еднофазен: 3 при 100 kHz, диференциал: 3 при 80 kHz |
| Дължина на кабела |
|
|
|
| ·
● екраниран, макс. · |
500 м; 50 м за технологични функции |
500 м; 50 м за технологични функции |
500 м; 50 м за технологични функции |
| ·
● неекраниран, макс. · |
300 м; за технологични функции: бр |
300 м; за технологични функции: бр |
300 м; за технологични функции: бр |
| Цифрови изходи |
|
|
|
| ·
— Брой IO устройства, които могат да бъдат едновременно активирани/деактивирани, макс. · |
8 |
8 |
8 |
| ·
— Време за актуализиране · |
Минималната стойност на времето за актуализиране също зависи от комуникационния компонент, зададен за PROFINET IO, от броя на IO устройствата и количеството конфигурирани потребителски данни. |
Минималната стойност на времето за актуализиране също зависи от комуникационния компонент, зададен за PROFINET IO, от броя на IO устройствата и количеството конфигурирани потребителски данни. |
Минималната стойност на времето за актуализиране също зависи от комуникационния компонент, зададен за PROFINET IO, от броя на IO устройствата и количеството конфигурирани потребителски данни. |
| PROFIBUS |
Да; Необходим е CM 1243-5 (главен) или CM 1242-5 (подчинен) |
Да; Необходим е CM 1243-5 (главен) или CM 1242-5 (подчинен) |
Да; Необходим е CM 1243-5 (главен) или CM 1242-5 (подчинен) |
| AS-интерфейс |
Да; Изисква се CM 1243-2 |
Да; Изисква се CM 1243-2 |
Да; Изисква се CM 1243-2 |
| Протоколи (Ethernet) |
|
|
|
| Тежести |
|
|
|
| Тегло, прибл. |
420 гр |
370 гр |
380 гр |
