| Номер артикула |

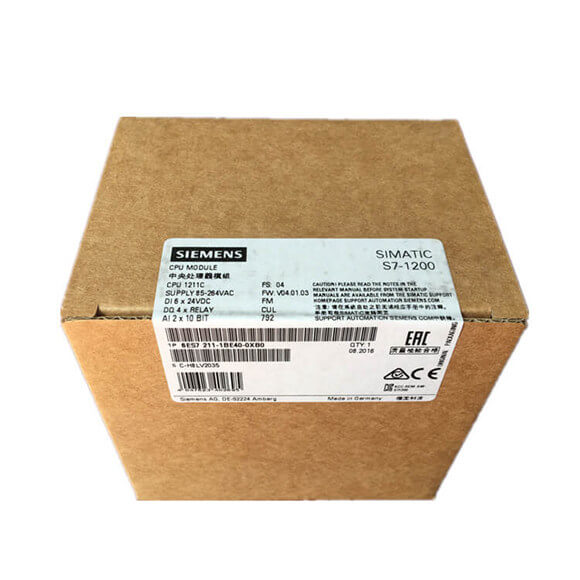

6ES7211-1BE40-0XB0 |
6ES7211-1AE40-0XB0 |
6ES7211-1HE40-0XB0 |
|
ЦП 1211C, AC/DC/реле, 6DI/4DO/2AI |
ЦП 1211C, DC/DC/DC, 6DI/4DO/2AI |
ЦП 1211C, DC/DC/реле, 6DI/4DO/2AI |
| Общая информация |
|
|
|
| Обозначение типа продукта |
CPU 1211C AC/DC/реле |
ЦП 1211C DC/DC/DC |
CPU 1211C DC/DC/реле |
| Версия прошивки |
Версия 4.4 |
Версия 4.4 |
Версия 4.4 |
| Инжиниринг с |
|
|
|
| ·
● Пакет программирования · |
ШАГ 7 V16 или выше |
ШАГ 7 V16 или выше |
ШАГ 7 V16 или выше |
| Входной ток |
|
|
|
| Потребление тока (номинальное значение) |
60 мА при 120 В переменного тока; 30 мА при 240 В переменного тока |
300 мА; только процессор |
300 мА; только процессор |
| Потребление тока, макс. |
180 мА при 120 В переменного тока; 90 мА при 240 В переменного тока |
900 мА; ЦП со всеми модулями расширения |
900 мА; ЦП со всеми модулями расширения |
| Пусковой ток, макс. |
20 А; при 264 В |
12 А; при 28,8 В постоянного тока |
12 А; при 28,8 В постоянного тока |
| I⊃2;t |
0,8 А⊃2;·с |
0,5 А⊃2;·с |
0,8 А⊃2;·с |
| Выходной ток |
|
|
|
| для объединительной шины (5 В пост. тока), макс. |
750 мА; Макс. 5 В постоянного тока для CM |
750 мА; Макс. 5 В постоянного тока для CM |
750 мА; Макс. 5 В постоянного тока для CM |
| ·
● Вставной модуль (карта памяти SIMATIC), макс. · |
с картой памяти SIMATIC |
с картой памяти SIMATIC |
с картой памяти SIMATIC |
| Время обработки процессора |
|
|
|
| для битовых операций, тип. |
0,08 мкс; / инструкция |
0,08 мкс; / инструкция |
0,08 мкс; / инструкция |
| для текстовых операций тип. |
1,7 мкс; / инструкция |
1,7 мкс; / инструкция |
1,7 мкс; / инструкция |
| для арифметики с плавающей запятой, тип. |
2,3 мкс; / инструкция |
2,3 мкс; / инструкция |
2,3 мкс; / инструкция |
| CPU-блоки |
|
|
|
| Количество блоков (всего) |
DB, FC, FB, счетчики и таймеры. Максимальное количество адресуемых блоков варьируется от 1 до 65535. Ограничений нет, можно использовать всю рабочую память. |
DB, FC, FB, счетчики и таймеры. Максимальное количество адресуемых блоков варьируется от 1 до 65535. Ограничений нет, можно использовать всю рабочую память. |
DB, FC, FB, счетчики и таймеры. Максимальное количество адресуемых блоков варьируется от 1 до 65535. Ограничений нет, можно использовать всю рабочую память. |
| ОБ |
|
|
|
| ·
● Число, макс. · |
Ограничено только оперативной памятью для кода |
Ограничено только оперативной памятью для кода |
Ограничено только оперативной памятью для кода |
| Области данных и их сохраняемость |
|
|
|
| Область сохраняемых данных (включая таймеры, счетчики, флаги), макс. |
10 кбайт |
10 кбайт |
10 кбайт |
| Флаг |
|
|
|
| ·
● Число, макс. · |
4 кбайт; Размер адресной области битовой памяти |
4 кбайт; Размер адресной области битовой памяти |
4 кбайт; Размер адресной области битовой памяти |
| Локальные данные |
|
|
|
| ·
● на класс приоритета, макс. · |
16 кбайт; Класс приоритета 1 (программный цикл): 16 КБ, класс приоритета от 2 до 26: 6 КБ |
16 кбайт; Класс приоритета 1 (программный цикл): 16 КБ, класс приоритета от 2 до 26: 6 КБ |
16 кбайт; Класс приоритета 1 (программный цикл): 16 КБ, класс приоритета от 2 до 26: 6 КБ |
| Входная задержка (для номинального значения входного напряжения) |
|
|
|
| для стандартных входов |
|
|
|
| ·
— параметрируемый · |
0,2 мс, 0,4 мс, 0,8 мс, 1,6 мс, 3,2 мс, 6,4 мс и 12,8 мс, выбирается группами по четыре |
0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мкс; 0,05/0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мс |
0,2 мс, 0,4 мс, 0,8 мс, 1,6 мс, 3,2 мс, 6,4 мс и 12,8 мс, выбирается группами по четыре |
| ·
— от «0» до «1», мин. · |
0,2 мс |
0,2 мс |
0,2 мс |
| ·
— от «0» до «1», макс. · |
12,8 мс |
12,8 мс |
12,8 мс |
| для входов прерываний |
|
|
|
| ·
— параметрируемый · |
Да |
Да |
Да |
| для технологических функций |
|
|
|
| ·
— параметрируемый · |
Однофазный: 3 при 100 кГц, дифференциальный: 3 при 80 кГц |
Однофазный: 3 при 100 кГц, дифференциальный: 3 при 80 кГц |
Однофазный: 3 при 100 кГц, дифференциальный: 3 при 80 кГц |
| Длина кабеля |
|
|
|
| ·
● экранированный, макс. · |
500 м; 50 м для технологических функций |
500 м; 50 м для технологических функций |
500 м; 50 м для технологических функций |
| ·
● неэкранированный, макс. · |
300 м; для технологических функций: Нет |
300 м; для технологических функций: Нет |
300 м; для технологических функций: Нет |
| Цифровые выходы |
|
|
|
| ·
— Количество устройств ввода-вывода, которые можно одновременно активировать/деактивировать, макс. · |
8 |
8 |
8 |
| ·
— Время обновления · |
Минимальное значение времени обновления также зависит от набора коммуникационных компонентов для PROFINET IO, количества устройств ввода-вывода и количества сконфигурированных пользовательских данных. |
Минимальное значение времени обновления также зависит от набора коммуникационных компонентов для PROFINET IO, количества устройств ввода-вывода и количества сконфигурированных пользовательских данных. |
Минимальное значение времени обновления также зависит от набора коммуникационных компонентов для PROFINET IO, количества устройств ввода-вывода и количества сконфигурированных пользовательских данных. |
| ПРОФИБУС |
Да; Требуется CM 1243-5 (главный) или CM 1242-5 (подчиненный). |
Да; Требуется CM 1243-5 (главный) или CM 1242-5 (подчиненный). |
Да; Требуется CM 1243-5 (главный) или CM 1242-5 (подчиненный). |
| AS-интерфейс |
Да; Требуется СМ 1243-2 |
Да; Требуется СМ 1243-2 |
Да; Требуется СМ 1243-2 |
| Протоколы (Ethernet) |
|
|
|
| Веса |
|
|
|
| Вес, ок. |
420 г |
370 г |
380 г |
