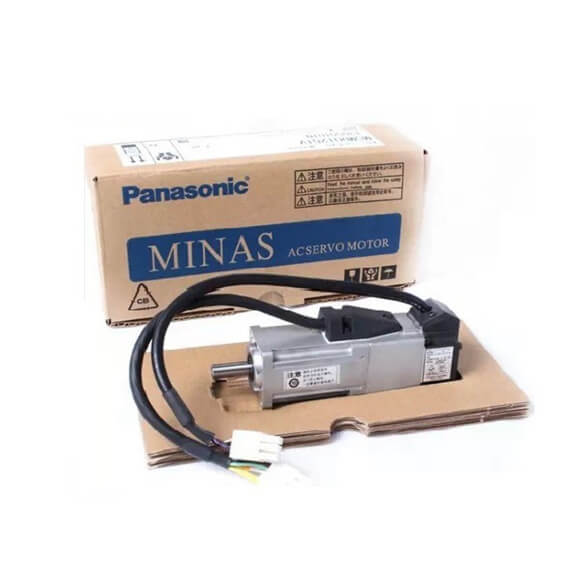

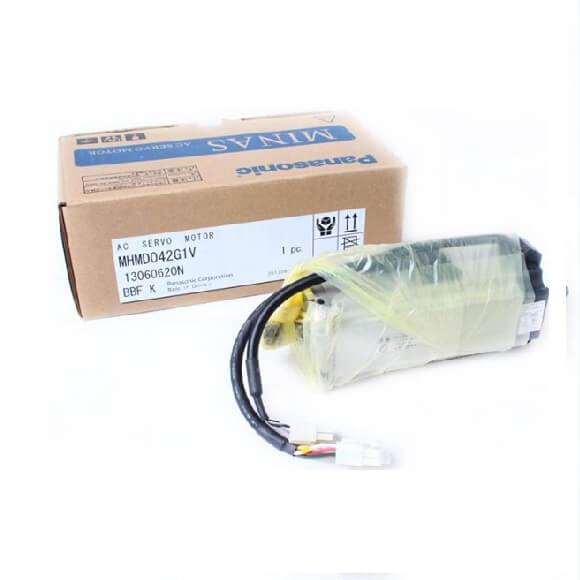

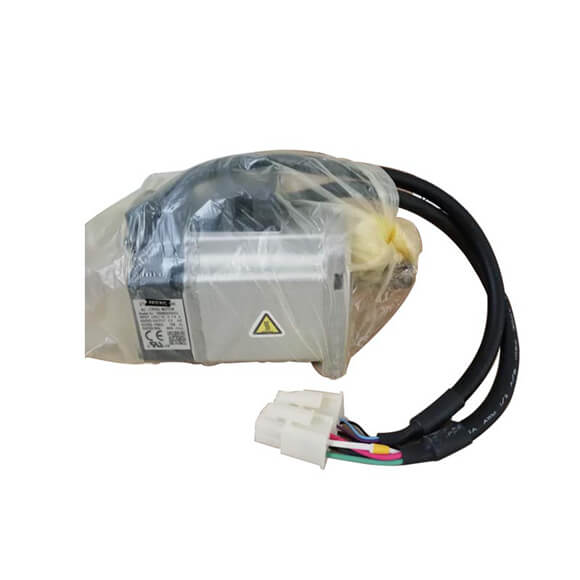

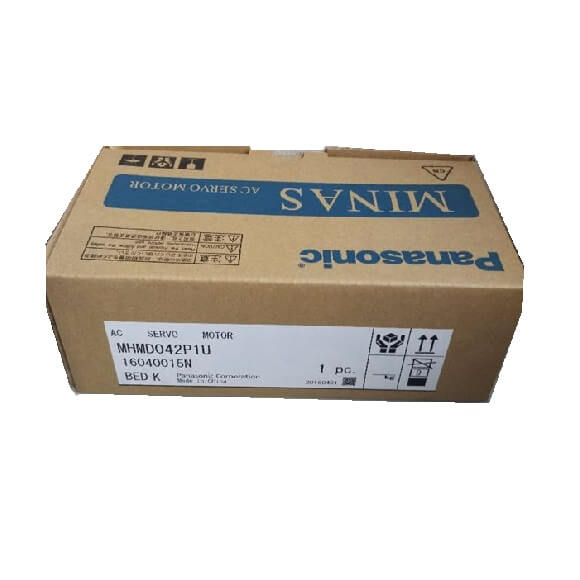

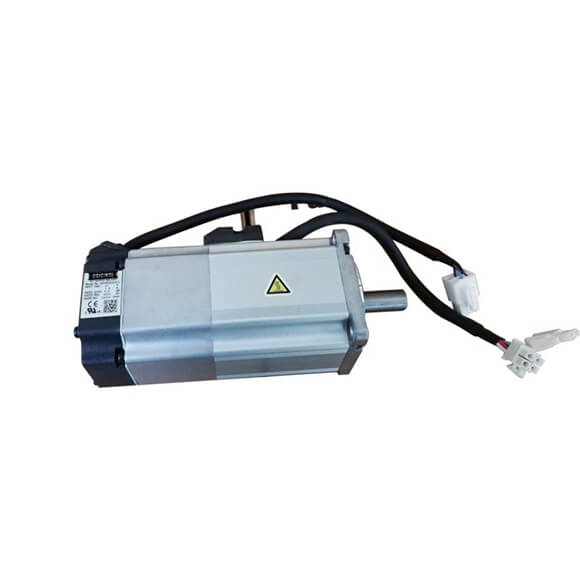

Panasonic Servo Motor MINAS A4 850W MDMA082P1G/MDMA082P1C/MDMA082S1G/S1C
Možemo isporučiti Panasonic dijelove električne automatizacije, kao što su Panasonic PLC , Panasonic Servo Motor & Panasonic servo drive , Panasonic VFD Panasonic Relay Panasonic Sensor .
| Panasonic Servo Motor MINAS A4 | AC200V | |||||
| Panasonic Servo Motor MINAS A4 MDMA | 402P1 | 402S1 | 502P1 | 502S1 | 752P1 | 752S1 |
| A4 serija | MFDDTB3A2 | MGDDTC3B4 | ||||
| A4F serija | MFDDTB3A2F | MGDDTC3B4F | ||||
| A4P serija | MFDDTB3A2P | |||||
| Simbol okvira | Okvir F | Okvir G | ||||
| Kapacitet napajanja (kVA) | 6.0 | 7.5 | 11 | |||
| Nazivna snaga (W) | 4000 | 5000 | 7500 | |||
| Nazivni obrtni moment (N.m) | 18.8 | 23.8 | 48 | |||
| Momentary Max. vršni obrtni moment (N.m) | 56.4 | 71.4 | 119 | |||
| Nazivna struja (ruke) | 23.4 | 28.0 | 46.6 | |||
| Max. struja (Ao-p) | 100.0 | 120.0 | 165.0 | |||
| Bez opcije | 250 | 94 | Bez ograničenja Napomena)2 | |||
| DV0P4285 x 2 | Bez ograničenja Napomena)2 | |||||
| DV0P4285 x 4 | Bez ograničenja Napomena)2 | |||||
| Nazivna brzina rotacije (r/min) | 2000 | 1500 | ||||
| Max. brzina rotacije (r/min) | 3000 | 3000 | ||||
| Bez kočnice | 42.5 | 60.7 | 99.0 | |||
| Sa kočnicom | 46.8 | 66.7 | 105.0 | |||
| Preporučeni omjer inercije tereta i rotora Napomena)3 | 10 puta ili manje | |||||
|
Specifikacije rotacionog enkodera |
2500P/r Inkrementalno |
17-bitni apsolutni/inkrementalni | 2500P/r Inkrementalno |
17-bitni apsolutni/inkrementalni | 2500P/r Inkrementalno |
17-bitni apsolutni/inkrementalni |
| Rezolucija po jednom okretu |
10000 | 131072 | 10000 | 131072 | 10000 | 131072 |
| Ocjena zaštitnog kućišta | IP65 (osim rotirajućeg dijela izlaznog vratila i kraja vodne žice) | |||||
|
Temperatura okoline |
0 do 40˚C (bez zamrzavanja), skladištenje: –20 do +65˚C (maksimalna garancija temperature 80˚C 72 sata
|
|||||
| Vlažnost okoline | 85% RH ili niže (bez kondenzacije) | |||||
| Lokacija ugradnje | U zatvorenom prostoru (bez direktne sunčeve svjetlosti), bez korozivnog plina, zapaljivog plina, uljne magle i prašine | |||||
| Visina | 1000m ili manje | |||||
| Otpornost na vibracije | 49m/s2 ili manje | 24m/s2 ili manje | ||||
| Masa (kg), ( ) predstavlja tip kočnice | 18,8 (21,3) | 25,0 (28,5) | 41,0 (45,0) |
