| Item |
CS1W-AD041-V1 |

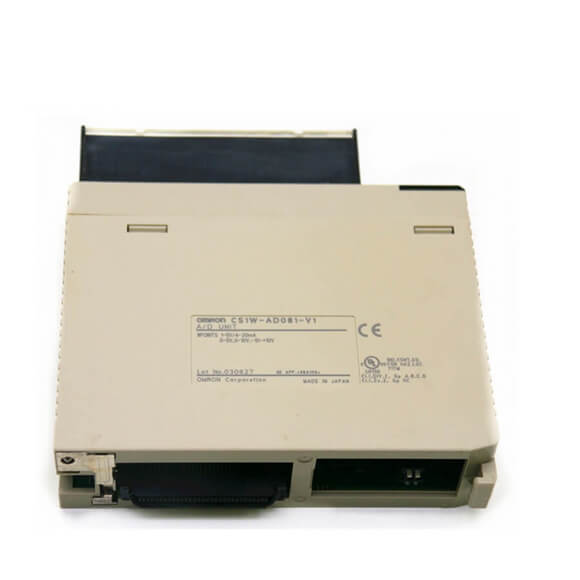

CS1W-AD081-V1 |
CS1W-AD161 |
| Model PLC aplicable |
Sèrie CS |
| Tipus d'unitat |
Unitat d'E/S especial CS1 |
| Aïllament *1 |
Entre senyals d'E/S i PLC: fotoacoblador (sense aïllament entre senyals d'E/S individuals). |
| Terminals externs |
Bloc de terminals desmuntable de 21 punts (cargols M3) |
Dos connectors MIL de 34 pins |
| Afecte al temps de cicle de la unitat de CPU |
0,2 ms |
| Consum d'energia |
120 mA màxim. a 5 VDC, 90 mA màx. a 26 VDC |
150 mA màxim. a 5 VDC,
55 mA màxim. a 26 VDC |
| Dimensions (mm) *2 |
35 ´ 130 ´ 126 (A ´ A ´ P) |
35 ´ 130 ´ 119 (A ´ A ´ P) |
| Pes |
450 g màxim. |
| Especificacions generals |
S'ajusta a les especificacions generals de la sèrie SYSMAC CS. |
| Posició de muntatge |
Bastidor de CPU de la sèrie CS o bastidor d'expansió de la sèrie CS
(No es pot muntar a un bastidor d'E/S d'expansió C200H ni a un bastidor esclau SYSMAC BUS.) |
| Nombre màxim d'unitats |
Depèn de la unitat d'alimentació. *3 |
|
Intercanvi de dades amb unitats CPU *4 |
Àrea d'unitat d'E/S especial a l'àrea CIO (CIO 2000 a CIO 2959): 10 paraules per unitat Àrea d'unitat d'E/S especial a l'àrea DM (D20000 a D29599): 100 paraules per unitat |
Àrea d'unitat d'E/S especial a l'àrea CIO (CIO 2000 a CIO 2959): 20 paraules per unitat
Àrea d'unitat d'E/S especial a l'àrea DM (D20000 a D29599): 200 paraules per unitat |
| Nombre d'entrades analògiques |
4 |
8 |
16 |
|
Interval de senyal d'entrada *5 |
1 a 5 V
0 a 5 V 0 a 10 V -10 a 10 V 4 a 20 mA *6 |
| Entrada nominal màxima (per a 1 punt) *7 |
Entrada de voltatge: ±15 V Entrada de corrent: ±30 mA |
| Impedància d'entrada |
Tensió d'entrada: 1 MΩ min.
Entrada actual: 250 Ω (valor nominal) |
| Resolució |
4.000/8.000 *8 |
| Dades de sortida convertides |
Dades binàries de 16 bits |
| 23± 2° C |
Entrada de voltatge: ±0,2% de l'escala completa Entrada de corrent: ±0,4% de l'escala completa |
Entrada de voltatge: ±0,2% de l'escala completa Entrada de corrent: ±0,2% de l'escala completa |
| 0° C a 55 ° C |
Entrada de voltatge: ±0,4% de l'escala completa Entrada de corrent: ±0,6% de l'escala completa |
Entrada de voltatge: ±0,4% de l'escala completa Entrada de corrent: ±0,4% de l'escala completa |
| Temps de conversió A/D *10 |
1,0 ms o 250 ms per punt màx. *8 |
| Processament del valor mitjà |
Emmagatzema les darreres 'n' conversions de dades a la memòria intermèdia i emmagatzema el valor mitjà dels valors de conversió. Número de memòria intermèdia: n = 2, 4, 8, 16, 32, 64 |
| Manteniment del valor màxim |
Emmagatzema el valor de conversió màxim mentre el bit de retenció del valor màxim està activat. |
| Detecció de desconnexió d'entrada |
Detecta la desconnexió i activa la bandera de detecció de desconnexió. *11 |
|
Funció d'escala |
Cap |
Cap |
Habilitat només per a un temps de conversió d'1 ms i una resolució de 4.000. Establir qualsevol valor dins d'un rang de ±32.000
ja que els límits superior i inferior permeten que el resultat de la conversió A/D es mostri amb aquests valors a escala completa. |
