| Przedmiot |
CS1W-AD041-V1 |

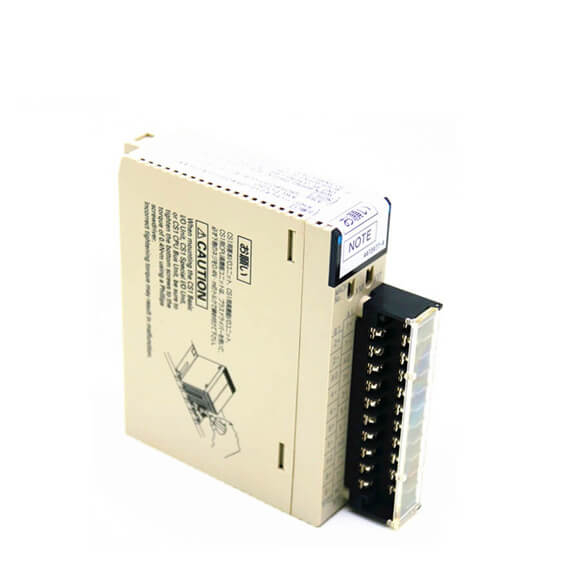

CS1W-AD081-V1 |
CS1W-AD161 |
| Odpowiedni model sterownika PLC |
Seria CS |
| Typ jednostki |
Specjalna jednostka we/wy CS1 |
| Izolacja *1 |
Pomiędzy sygnałami We/Wy i PLC: Transoptor (Brak izolacji pomiędzy poszczególnymi sygnałami We/Wy.) |
| Terminale zewnętrzne |
21-punktowa odłączana listwa zaciskowa (śruby M3) |
Dwa 34-pinowe złącza MIL |
| Wpływ na czas cyklu jednostki procesora |
0,2 ms |
| Zużycie energii |
maks. 120 mA przy 5 VDC, maks. 90 mA przy napięciu 26 V prądu stałego |
maks. 150 mA przy napięciu 5 V prądu stałego,
maks. 55 mA przy napięciu 26 V prądu stałego |
| Wymiary (mm) *2 |
35 `130 `126 (szer. `wys.` gł.) |
35 `130 `119 (szer. `wys.` gł.) |
| Waga |
Maks. 450 g |
| Ogólne specyfikacje |
Zgodny z ogólnymi specyfikacjami serii SYSMAC CS. |
| Pozycja montażowa |
Szafa na procesory serii CS lub szafa rozszerzeń serii CS
(Nie można zamontować w szafie rozszerzeń we/wy C200H ani w szafie podrzędnej SYSMAC BUS.) |
| Maksymalna liczba jednostek |
Zależy od zasilacza. *3 |
|
Wymiana danych z jednostkami CPU *4 |
Obszar specjalnej jednostki we/wy w obszarze CIO (CIO 2000 do CIO 2959): 10 słów na jednostkę Specjalny obszar jednostki we/wy w obszarze DM (D20000 do D29599): 100 słów na jednostkę |
Obszar specjalnej jednostki we/wy w obszarze CIO (CIO 2000 do CIO 2959): 20 słów na jednostkę
Specjalny obszar jednostki we/wy w obszarze DM (D20000 do D29599): 200 słów na jednostkę |
| Liczba wejść analogowych |
4 |
8 |
16 |
|
Zakres sygnału wejściowego *5 |
1 do 5 V
0 do 5 V 0 do 10 V -10 do 10 V 4 do 20 mA *6 |
| Maksymalne wejście znamionowe (dla 1 punktu) *7 |
Wejście napięciowe: ±15 V Wejście prądowe: ±30 mA |
| Impedancja wejściowa |
Napięcie wejściowe: 1 MΩ min.
Wejście prądowe: 250 Ω (wartość znamionowa) |
| Rezolucja |
4000/8000 *8 |
| Przekonwertowane dane wyjściowe |
16-bitowe dane binarne |
| 23± 2° C |
Wejście napięciowe: ±0,2% pełnej skali Wejście prądowe: ±0,4% pełnej skali |
Wejście napięciowe: ±0,2% pełnej skali Wejście prądowe: ±0,2% pełnej skali |
| 0° C do 55 ° C |
Wejście napięciowe: ±0,4% pełnej skali Wejście prądowe: ±0,6% pełnej skali |
Wejście napięciowe: ±0,4% pełnej skali Wejście prądowe: ±0,4% pełnej skali |
| Czas konwersji A/D *10 |
Maks. 1,0 ms lub 250 ms na punkt *8 |
| Przetwarzanie wartości średniej |
Przechowuje w buforze ostatnie „n” konwersji danych i przechowuje średnią wartość wartości konwersji. Numer bufora: n = 2, 4, 8, 16, 32, 64 |
| Utrzymanie wartości szczytowej |
Przechowuje maksymalną wartość konwersji, gdy bit zatrzymania wartości szczytowej jest włączony. |
| Wykrywanie rozłączenia wejścia |
Wykrywa rozłączenie i włącza flagę wykrywania rozłączenia. *11 |
|
Funkcja skalowania |
Nic |
Nic |
Włączone tylko dla czasu konwersji 1 ms i rozdzielczości 4000. Ustawianie dowolnych wartości z zakresu ±32 000
ponieważ górna i dolna granica umożliwia wyprowadzenie wyniku konwersji A/C z tymi wartościami w pełnej skali. |
