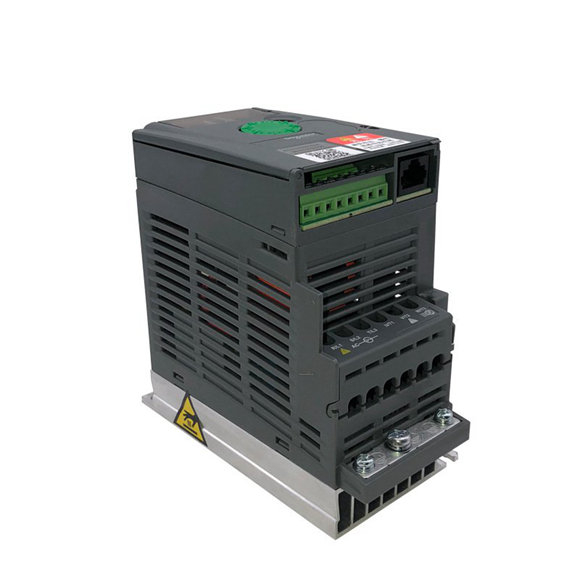

Sèrie ATV310 de Schneider VFD Inverter Drive 0.37-11KW |
|
|
| Grau de protecció |
|
IP20 |
IP20 |
| Gamma de potència per a 50..60 Hz Subministrament |
Única fase 200 ... 240 V |
0,18 ... 2,2 kW/0,25 ... 3 CV |
0,18 ... 2,2 kW/0,25 ... 3 CV |
|
Tres fase 200 ... 240 V |
0,18 ... 15 kW/0,25 ... 20 CV |
- |
|
Trifàsic 380 ... 480 V |
- |
|
|
Tris fase 380 ... 500 V |
0,37 ... 15 kW/0,5 ... 20 CV |
0,37 ... 15 kW/0,5 ... 20 CV |
|
525 trifàsics ... 600 V |
0,75 ... 15 kW/1 ... 20 CV |
- |
| Conduir |
Freqüència de sortida |
0,1 ... 599 Hz |
- |
|
Tipus de control |
Motor asíncron
|
Ràtio U/F (2 punts, 5 punts, estalvi d'energia, quadràtic), control vectorial de flux sense sensor
(estalvi estàndard i energia) |
|
|
Motor síncron |
Control vectorial sense sensor |
|
Sensor del motor |
Integrat |
- |
|
Disponible com a opció |
RS422 (Monitorització de la velocitat) |
|
|
Rendiment del parell de sobrecàrrega |
Fins a un 200% de TN de Overorque i un 170% de tn de frenada per al control del motor de bucle obert |
|
| Funcions |
Funcions avançades |
B Control de motors asíncrons i síncrons; inclosos els motors IE2, IE3 i PM obert
bucle B Machinestruxure Integració en Ecostruxure Machine Expert B Funcionament en mode de velocitat i control de parell (amb limitació actual) b Funcions d'aplicació personalitzables i flexibles amb lògica ATV (fins a 50 blocs de funcions) B Nombroses funcions d'aplicació per a segments d'aplicació orientats B Funcions de seguretat incrustades dedicades a segments d'aplicació dirigits |
|
|
Funcions de seguretat integrades |
STO (fins a SIL3/PLE), SS1, SLS, SMS, GDL |
|
|
Nombre de velocitats preestablertes |
16 |
|
| Nombre d'E/S integrats |
Entrades analògiques |
3: 1 Entrada diferencial bipolar ± 10 V, 1 Entrada de tensió (0 ... 10 V) i 1 entrada de corrent (0-20 mA) |
|
|
Entrades digitals |
6: 4 Entrades configurables (lògica positiva o negativa), 1 entrada amb sonda PTC, 1 x 20 kHz Entrada de pols |
|
|
Sortides analògiques |
1: configurable com a tensió (0 ... 10 V) o corrent (0-20 mA) |
|
|
Sortides digitals |
1: configurable com a lavabo o font |
|
|
Sortides de relé |
2: 1 amb contactes NO/NC i 1 sense contactes |
|
|
Introducció de la funció de seguretat |
1 + 4: 1 amb STO i 4 configurables per a funcions de seguretat de les entrades digitals |
|
