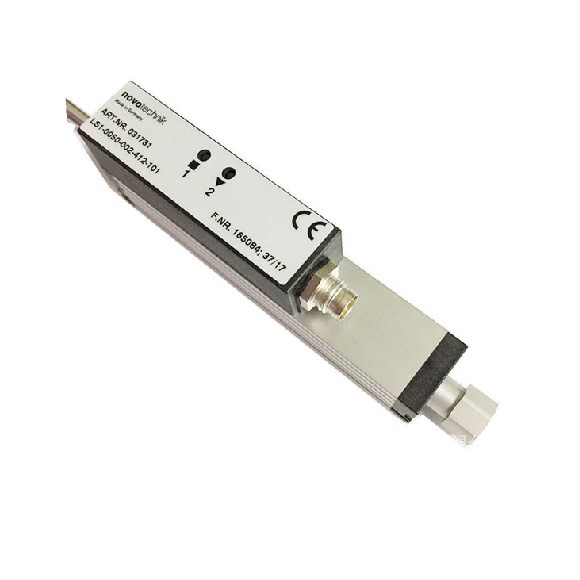

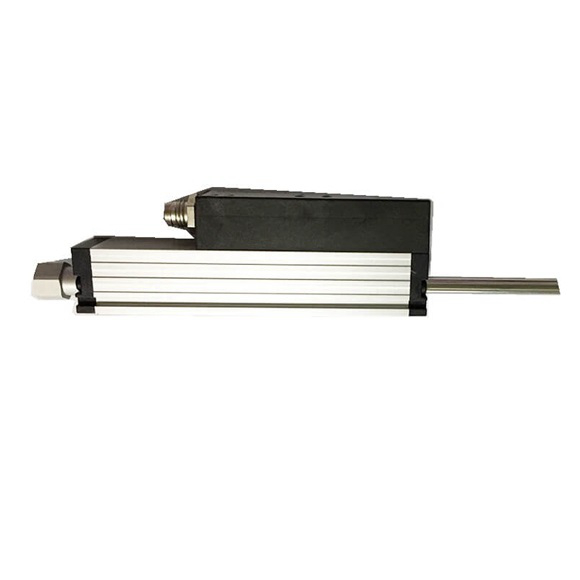

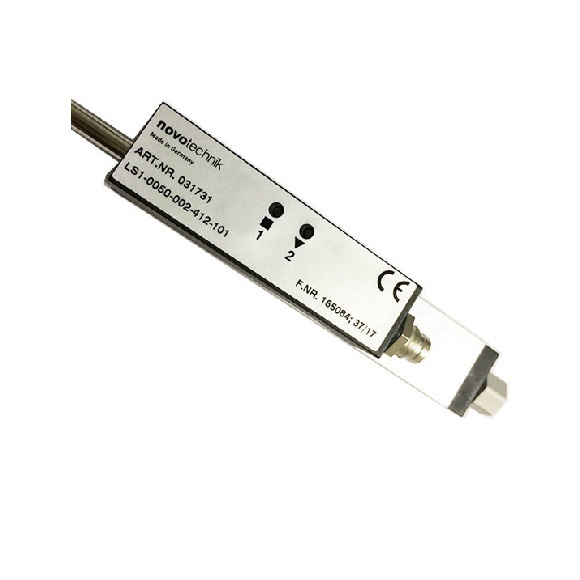

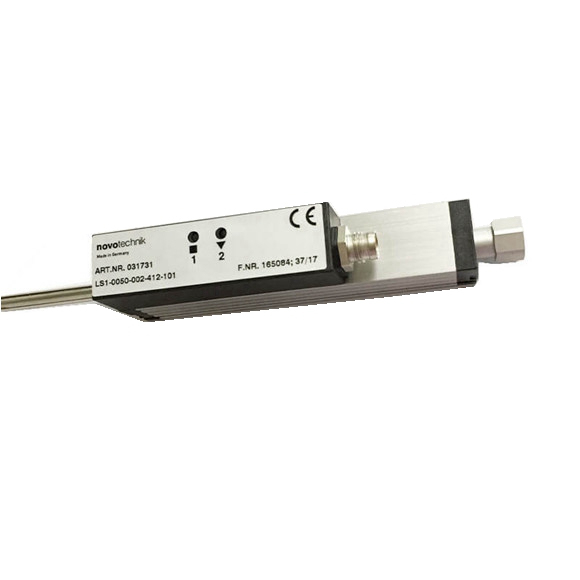

| Typebetegnelser |
LS1 0025 |
LS1 0050 |
LS1 0075 |
LS1 0100 |
LS1 0150 |
LS1 0200 |
|
| Elektrisk måleområde |
25 |
50 |
75 |
100 |
150 |
200 |
mm |
| Absolut linearitet |
<± 0,1 |
<± 0,15 |
|
|
|
|
% Fs |
| Tolerance over for elektrisk. nulpunkt |
± 0,5 |
|
|
|
|
|
mm |
| Udgangssignalspænding eller strøm |
0,1… 10 VDC (ved belastning 470 kΩ) tilladt belastning> 10 kΩ 10. 0,1 VDC (ved belastning 470 kΩ) tilladt belastning> 10 kΩ
4. 20 mA (byrde <500 Ω) 20. 4 Ma (Burden <500 Ω) |
|
|
|
|
|
|
| Intern modstand mod spændingsudgang |
120 |
Ω |
|
|
|
|
|
| Output, kortslutningssikker |
Mod Supply Max. 30 VDC og GND (permanent) |
|
|
|
|
|
|
| Opdateringshastighed |
Højhastighedstilstand> 950; Lav hastighedstilstand> 50 |
Hz |
|
|
|
|
|
| Gentagelighed |
Højhastighedstilstand <10 mV, typisk <3 mV lavhastighedstilstand <5 mV, typisk <2 mV højhastighedstilstand <16 µA, typisk <5 µA lavhastighedstilstand <8 µA, typisk <3 µA |
MV MV
µA µA |
|
|
|
|
|
| Forsyningsspænding |
16 ... 30 |
VDC |
|
|
|
|
|
| Forsyningsspændingsrippel |
maks. 10 |
% VSS |
|
|
|
|
|
| Strømafløb uden belastning |
<1 |
W |
|
|
|
|
|
| Temperaturkoefficient |
<50 |
ppm/k |
|
|
|
|
|
| Overspændingsbeskyttelse |
<40 (permanent) |
VDC |
|
|
|
|
|
| Polaritetsbeskyttelse |
op til Umax |
|
|
|
|
|
VDC |
| Isoleringsmodstand (500 VDC) |
> 10 |
|
|
|
|
|
MΩ |
| Mekaniske data |
|
|
|
|
|
|
|
| Kropslængde (dimension A) |
63 |
88 |
113 |
138 |
188 |
238 |
+1 mm |
| Mekanisk slagtilfælde (dimension B) |
30 |
55 |
80 |
105 |
155 |
205 |
± 1,5 mm |
| Vægt ca. med kabel |
140 |
160 |
170 |
190 |
220 |
260 |
g |
| med stik |
86 |
107 |
132 |
150 |
190 |
230 |
g |
| Driftskraft (vandret) |
≤ 0,3 |
|
|
|
|
|
N |
| Mobilitet af kuglekobling |
± 1 mm parallel offset, ± 2,5 ° vinkelforskydning |
|
|
|
|
|
|
| Maksimalt tilladt stramningsmoment til fastgørelse af skruer |
140 |
NCM |
|
|
|
|
|
|
Miljødata |
|
|
|
|
|
|
|
| Driftstemperaturområde |
-40 ...+85 med stik
-30 ...+100 med kabel |
° C.
° C. |
|
|
|
|
|
| Drift af fugtighedsområdet |
0… 95 (ingen kondens) |
%RH |
|
|
|
|
|
| Stød pr. DIN IEC |
100 (11 ms) (enkelt hit) |
g |
|
|
|
|
|
| Vibrationer pr. Din IEC |
20 (10… 2000 Hz, Amax = 0,75 mm) |
g |
|
|
|
|
|
| Beskyttelsesklasse |
IP 40 DIN EN 60529 |
|
|
|
|
|
|
| Justeringshastighed Maks. |
5 |
m/s |
|
|
|
|
|
| Accelerationshastighed max. |
5 |
g |
|
|
|
|
|
| Liv |
> 100 × 106 |
bevægelser |
|
|
|
|
|
| MTTF (ISO 13849-1,
Deletællingsmetode, uden belastning) |
24 |
år |
|
|
|
|
|
