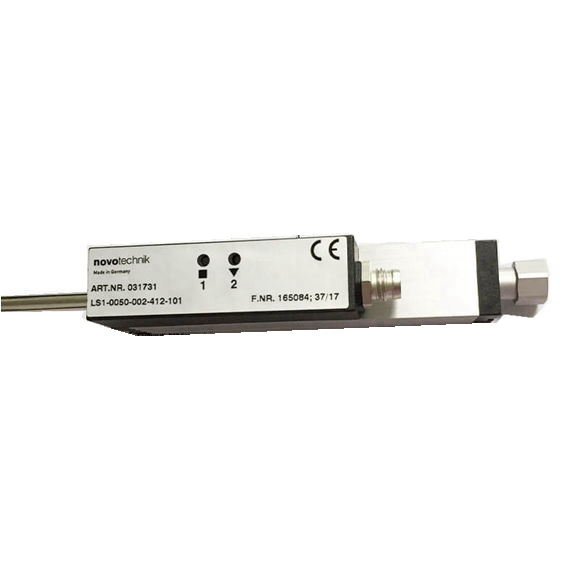

| Designazioni di tipo |
LS1 0025 |
LS1 0050 |
LS1 0075 |
LS1 0100 |
LS1 0150 |
LS1 0200 |
|
| Gamma di misurazione elettrica |
25 |
50 |
75 |
100 |
150 |
200 |
mm |
| Linearità assoluta |
<± 0,1 |
<± 0,15 |
|
|
|
|
% Fs |
| Tolleranza di elettr. punto zero |
± 0,5 |
|
|
|
|
|
mm |
| Tensione del segnale di uscita o corrente |
0.1… 10 VDC (con carico 470 kΩ) carico consentito> 10 kΩ 10. 0,1 VDC (con carico 470 kΩ) carico consentito> 10 kΩ
4. 20 mA (onere <500 Ω) 20. 4 mA (onere <500 Ω) |
|
|
|
|
|
|
| Resistenza interna dell'uscita di tensione |
120 |
Ω |
|
|
|
|
|
| Output, a prova di corto circuito |
Contro la fornitura max. 30 VDC e GND (permanente) |
|
|
|
|
|
|
| Tasso di aggiornamento |
Modalità ad alta velocità> 950; Modalità a bassa velocità> 50 |
Hz |
|
|
|
|
|
| Ripetibilità |
Modalità ad alta velocità <10 mV, tipica <3 mV Modalità a bassa velocità <5 mV, tipica <2 mV Modalità ad alta velocità <16 µA, tipico <5 µA Modalità a bassa velocità <8 µA, tipico <3 µA |
MV MV
µA µA |
|
|
|
|
|
| Tensione di alimentazione |
16… 30 |
VDC |
|
|
|
|
|
| Ondulazione di tensione di alimentazione |
max. 10 |
% VSS |
|
|
|
|
|
| Dranaggio di alimentazione senza carico |
<1 |
W |
|
|
|
|
|
| Coefficiente di temperatura |
<50 |
ppm/k |
|
|
|
|
|
| Protezione da sovratensione |
<40 (permanente) |
VDC |
|
|
|
|
|
| Protezione della polarità |
fino a Umax |
|
|
|
|
|
VDC |
| Resistenza all'isolamento (500 VDC) |
> 10 |
|
|
|
|
|
Mω |
| Dati meccanici |
|
|
|
|
|
|
|
| Lunghezza del corpo (dimensione A) |
63 |
88 |
113 |
138 |
188 |
238 |
+1 mm |
| Corsa meccanica (dimensione B) |
30 |
55 |
80 |
105 |
155 |
205 |
± 1,5 mm |
| Peso ca. con cavo |
140 |
160 |
170 |
190 |
220 |
260 |
G |
| con connettore |
86 |
107 |
132 |
150 |
190 |
230 |
G |
| Forza operativa (orizzontale) |
≤ 0,3 |
|
|
|
|
|
N |
| Mobilità dell'accoppiamento a sfera |
± 1 mm Offset parallelo, ± 2,5 ° Offset angolare |
|
|
|
|
|
|
| Coppia di serraggio massima consentita per le viti di fissaggio |
140 |
NCM |
|
|
|
|
|
|
Dati ambientali |
|
|
|
|
|
|
|
| Intervallo di temperatura operativo |
-40…+85 con connettore
-30…+100 con cavo |
° C.
° C. |
|
|
|
|
|
| Gamma di umidità operativa |
0… 95 (nessuna condensa) |
%RH |
|
|
|
|
|
| Shock per Din IEC |
100 (11 ms) (singolo colpo) |
G |
|
|
|
|
|
| Vibrazione per diniec |
20 (10… 2000 Hz, Amax = 0,75 mm) |
G |
|
|
|
|
|
| Classe di protezione |
IP 40 Din EN 60529 |
|
|
|
|
|
|
| Velocità di regolazione max. |
5 |
SM |
|
|
|
|
|
| Velocità di accelerazione max. |
5 |
G |
|
|
|
|
|
| Vita |
> 100 × 106 |
movimenti |
|
|
|
|
|
| MTTF (ISO 13849-1,
Metodo del conteggio delle parti, senza carico) |
24 |
anni |
|
|
|
|
|
