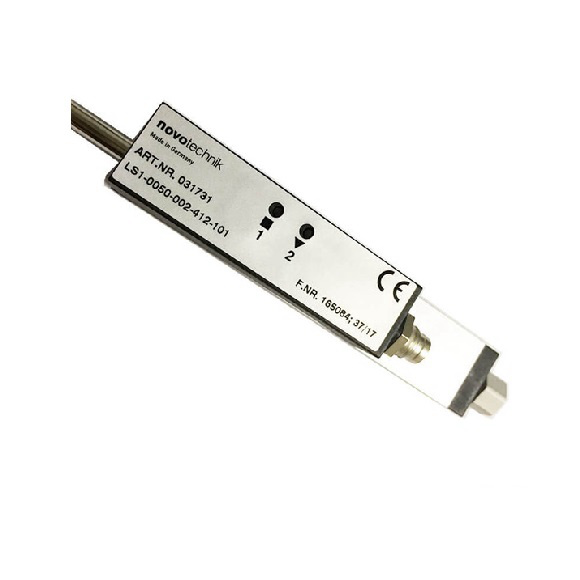

| Kalite deziyasyon yo |
LS1 0025 |
LS1 0050 |
LS1 0075 |
LS1 0100 |
LS1 0150 |
LS1 0200 |
|
| Ranje mezi elektrik |
25 |
50 |
75 |
100 |
150 |
200 |
mm |
| Linearite absoli |
<± 0.1 |
<± 0.15 |
|
|
|
|
% FS |
| Tolerans nan elektrisite. pwen zewo |
± 0.5 |
|
|
|
|
|
mm |
| Sòti vòltaj siyal oswa aktyèl |
0.1…10 VDC (pa chaj 470 kΩ) pèmèt chaj > 10 kΩ 10. 0.1 VDC (pa chaj 470 kΩ) pèmèt chaj > 10 kΩ
4. 20 mA (chay < 500 Ω) 20. 4 mA (chay < 500 Ω) |
|
|
|
|
|
|
| Rezistans entèn nan pwodiksyon vòltaj |
120 |
Ω |
|
|
|
|
|
| Sòti, kout-sikwi-prèv |
kont ekipman pou max. 30 VDC ak GND (pèmanan) |
|
|
|
|
|
|
| Mizajou pousantaj |
mòd gwo vitès> 950; mòd vitès ki ba> 50 |
Hz |
|
|
|
|
|
| Repetebilite |
mòd gwo vitès < 10 mV, tipik < 3 mV mòd vitès ba < 5 mV, tipik < 2 mV mòd gwo vitès < 16 µA, tipik < 5 µA mòd vitès ba < 8 µA, tipik < 3 µA |
mV mV
µA µA |
|
|
|
|
|
| Pwovizyon pou vòltaj |
16…30 |
VDC |
|
|
|
|
|
| Riple vòltaj ekipman pou |
max. 10 |
% vss |
|
|
|
|
|
| Drenaj pouvwa san chaj |
<1 |
W |
|
|
|
|
|
| Koyefisyan tanperati |
<50 |
ppm/K |
|
|
|
|
|
| Pwoteksyon overvoltage |
< 40 (pèmanan) |
VDC |
|
|
|
|
|
| Pwoteksyon polarite |
jiska Umax |
|
|
|
|
|
VDC |
| Rezistans izolasyon (500 VDC) |
> 10 |
|
|
|
|
|
MΩ |
| Done mekanik |
|
|
|
|
|
|
|
| Longè kò (dimansyon A) |
63 |
88 |
113 |
138 |
188 |
238 |
+1 mm |
| Konjesyon serebral mekanik (dimansyon B) |
30 |
55 |
80 |
105 |
155 |
205 |
± 1,5 mm |
| Pwa apeprè. ak kab |
140 |
160 |
170 |
190 |
220 |
260 |
g |
| ak konektè |
86 |
107 |
132 |
150 |
190 |
230 |
g |
| Fòs opere (orizontal) |
≤ 0.3 |
|
|
|
|
|
N |
| Mobilite nan kouple boul |
± 1 mm konpanse paralèl, ± 2.5 ° konpanse angilè |
|
|
|
|
|
|
| Maksimòm koupl sere ki pèmèt pou fikse vis |
140 |
Ncm |
|
|
|
|
|
|
Done anviwònman an |
|
|
|
|
|
|
|
| Ranje tanperati opere |
-40…+85 ak connecteur
-30…+100 ak kab |
°C
°C |
|
|
|
|
|
| Ranje imidite fonksyònman |
0…95 (pa gen kondansasyon) |
%RH |
|
|
|
|
|
| Chòk pa DIN IEC |
100 (11 ms) (yon sèl frape) |
g |
|
|
|
|
|
| Vibwasyon pa DIN IEC |
20 (10…2000 Hz, Amax = 0.75 mm) |
g |
|
|
|
|
|
| Klas pwoteksyon |
IP 40 DIN EN 60529 |
|
|
|
|
|
|
| Ajisteman vitès max. |
5 |
m/s |
|
|
|
|
|
| Vitès akselerasyon max. |
5 |
g |
|
|
|
|
|
| Lavi |
> 100×106 |
mouvman |
|
|
|
|
|
| MTTF (ISO 13849-1,
metòd konte pati, san chaj) |
24 |
ane |
|
|
|
|
|
