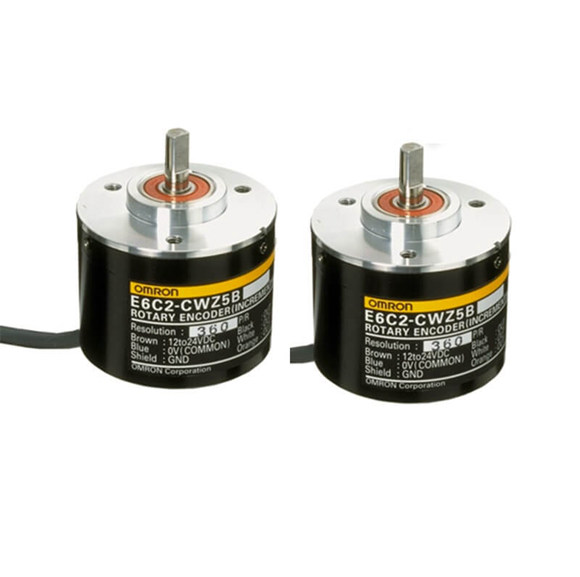

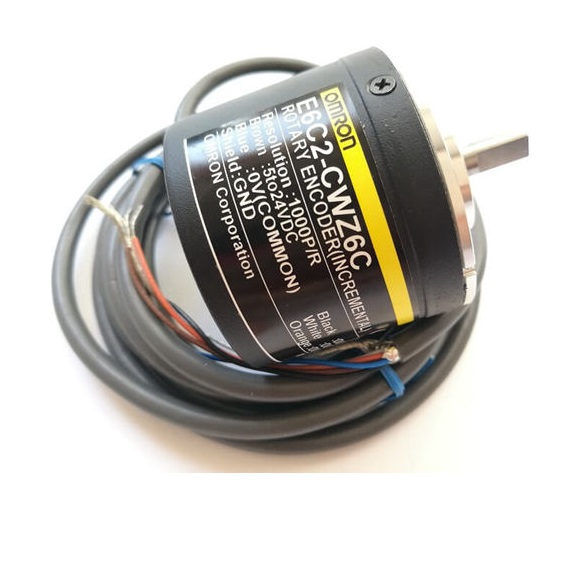

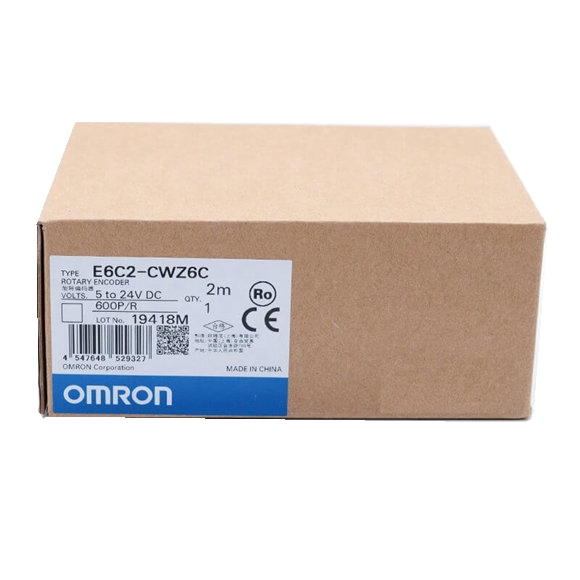

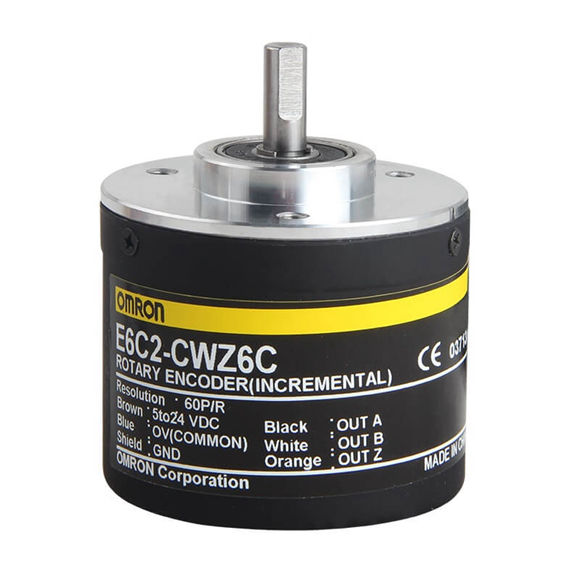

| Model |
E6B2-CWZ6C |
E6B2-CWZ5B |
E6B2-CWZ3E |
E6B2-CWZ1X |
Strømforsyningsspænding
|
5 VDC -5 % til 24 VDC
+15 %, krusning (pp): 5 % maks. |
12 VDC -10 % til 24 VDC
+15 %, krusning (pp): 5 % maks. |
5 VDC -5 % til 12 VDC
+10 %, krusning (pp): 5 % maks. |
5 VDC ±5 %, krusning (pp):
5 % maks. |
Nuværende
forbrug *1 |
80 mA max. |
100 mA max. |
160 mA maks. |
|
Opløsning
(impulser/rotation) |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360, 400,
500, 600, 720, 800, 1.000
, 1.024, 1.200,
1.500, 1.500, |
100, 200, 360, 500, 600,
1.000, 2.000 |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360, 400,
500, 600, 1.000, 1.200,
1.500, 1.800, 2.000 |
10, 20, 30, 40, 50, 60, 100
, 200, 300, 360, 400,
500, 600, 1.000, 1.024,
1.200, 1.500, 1.800, 2, |
| Udgangsfaser |
Fase A, B og Z |
|
|
|
Faseforskel
mellem udgange |
90°±45° mellem A og B (1/4 T ± 1/8 T) |
|
|
|
Output
konfiguration |
NPN åben-kollektor
udgang |
PNP open-collector
output |
Spændingsudgang
(NPN-udgang) |
Linjedriverudgang *2 |
| Udgangskapacitet |
Påført spænding:
30 VDC max.
Synkestrøm:
35 mA max.
Restspænding:
0,4 V max.
(ved synkestrøm på
35 mA) |
Påført spænding:
30 VDC max.
Kildestrøm:
35 mA max.
Restspænding:
0,4 V max.
(ved kildestrøm
på 35 mA) |
Udgangsmodstand:
2 kΩ
Synkstrøm:
20 mA max.
Restspænding:
0,4 V max.
(ved synkestrøm på
20 mA) |
AM26LS31 ækvivalent
Udgangsstrøm
Højt niveau: IO = -20 mA
Lavt niveau: IS = 20 mA
Udgangsspænding:
VO = 2,5 V min.
VS = 0,5 V maks. |
Maksimal
responsfrekvens
*3 |
100 kHz |
50 kHz |
100 kHz |
|
Stignings- og faldtidspunkter
for output |
1 μs maks. (
Kontroludgangsspænding: 5 V,
Belastningsmodstand: 1 kΩ,
Kabellængde: maks. 2 m) |
1 μs maks. (Kabellængde: maks. 2 m,
synkestrøm: 10 mA) |
0,1 μs maks. (
Kabellængde: maks. 2 m,
IO = -20 mA, IS = 20 mA) |
|
| Startmoment |
0,98 mNm maks. |
|
|
|
| Inertimoment |
1×10-6 kgm2 maks.; 3 × 10-7 kgm2 maks. ved 600 P/R max. |
|
|
|
Maksimal
tilladt hastighed |
6.000 r/min |
|
|
|
| Beskyttelseskredsløb |
Strømforsyning omvendt polaritetsbeskyttelse, Beskyttelse mod belastningskortslutning |
— |
|
|
Omgivende
temperaturområde |
Drift: -10 til 70°C (uden glasur), Opbevaring: -25 til 85°C (uden glasur) |
|
|
|
Omgivende
luftfugtighedsområde |
Drift/opbevaring: 35% til 85% (uden kondens) |
|
|
|
Isolationsmodstand
|
20 MΩ min. (ved 500 VDC) mellem strømførende dele og kabinet |
|
|
|
| Dielektrisk styrke |
500 VAC, 50/60 Hz i 1 min mellem strømførende dele og kuffert |
|
|
|
Vibrationsmodstand
|
Destruktion: 10 til 500 Hz, 150 m/s2 eller 2 mm dobbelt amplitude i 11 minutter 3 gange hver i X-, Y- og Z-retninger |
|
|
|
| Stødmodstand |
Destruktion: 1.000 m/s2 3 gange hver i X-, Y- og Z-retninger |
|
|
|
Grad af
beskyttelse |
IEC 60529 IP50 |
|
|
|
Tilslutningsmetode
|
Forkablede modeller (Standard kabellængde: 500 mm) |
|
|
|
| Materialer |
Hus: ABS, Hovedenhed: Aluminium, Aksel: SUS420J2 |
|
|
|
Vægt
(pakket tilstand) |
Ca. 100 g |
|
|
|
| Tilbehør |
Kobling, Sekskantnøgle, Instruktionsmanual |
|
|
|
