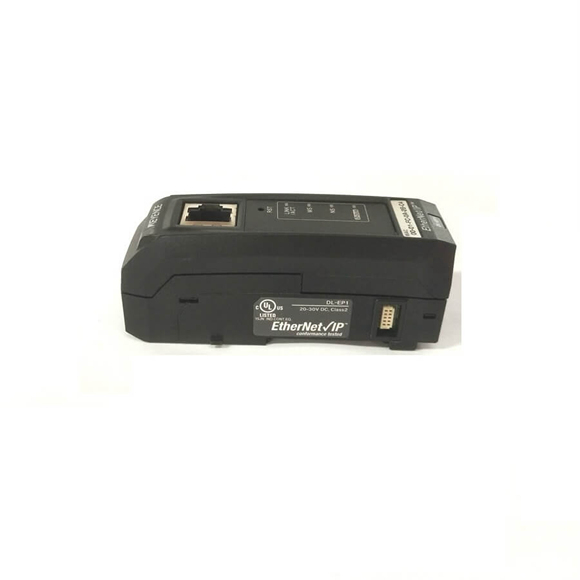

| Modell |
DL-EP1*1 |
| Indikator |
Verbindungs-/Aktivitätsanzeige (LINK/ACT): Grüne LED, Modulstatusanzeige (MS): 2-farbige (grün/rot) LED,
Netzwerkstatusanzeige (NS): 2-farbige (grün/rot) LED, Sensorkommunikationsanzeige (D-Bus) 2-farbige (grün/rot) LED |
| Anschließbare Sensoren |
Sensorverstärker mit D-Bus-Unterstützung*2 |
| Anzahl anschließbarer Sensoreinheiten |
Bis zu 15 Einheiten |
|
Konforme Funktionen |
Zyklische Kommunikation (implizite Nachrichtenübermittlung) Nachrichtenkommunikation (explizite Nachrichtenübermittlung) Kompatibel mit UCMM und Klasse 3 |
| Anzahl der Verbindungen |
64 |
| EtherNet/IPTM-Spezifikationen
RPI (Übertragungszyklus) |
0,5 bis 10.000 ms (Einheit 0,5 ms) |
| EtherNet/IPTM-Spezifikationen
Zulässige Kommunikationsbandbreite für zyklische Kommunikation |
6000 Seiten |
| EtherNet/IPTM-Spezifikationen
Konformitätstest |
Kompatibel mit Version A7 |
| Netzspannung |
20 bis 30 VDC, einschließlich Welligkeit, Welligkeit (PP): 10 % max. Klasse 2 (Versorgung über angeschlossenen Sensorverstärker) |
| Stromverbrauch |
1500 mW oder weniger (bei 30 V, 50 mA max.) |
| Materialien |
Gehäuse der Haupteinheit: Polycarbonat |
| Gewicht |
Ca. 70g |
| Modell |
DL-PN1 |
| Typ |
PROFINET-Netzwerk-Kommunikationseinheit |
|
Konformitätsklasse |
Konformitätsklasse A |
| Anzahl der Verbindungen |
1 |
| Konformes Protokoll |
LLDP, DCP |
| Aktualisierungszeit |
2 bis 512 ms |
| Konformitätstest |
V2.2.4 |
| Gerätetyp |
Daten-E/A-Kommunikation
Datenkommunikation aufzeichnen |
| GSDML-Version |
Ver. 2.3 |
| Bewertung
Netzspannung |
20 bis 30 VDC, einschließlich Welligkeit (PP) 10 %
(Versorgt vom angeschlossenen Sensorverstärker) |
| Gewicht |
Ca. 70 g (einschließlich Stecker) |
| Modell |
DL-PD1 |
| Anschließbare Sensoren |
Sensorverstärker mit D-Bus-Unterstützung*1 |
Anzahl
anschließbarer
Sensoreinheiten |
Maximal 15 Einheiten*2 |
| Gerätetyp |
DP-V1-Slave (D-Sub 9-polig, Anzahl der Ports: 1) |
| Kommunikationsgeschwindigkeit |
9,6 kbit/s bis 12 Mbit/s |
| Kabellänge |
9,6 / 19,2 / 45,45 / 93,75 kbit/s: 1200 m
187,5 kbit/s: 1000 m
500 kbit/s: 400 m
1,5 Mbit/s: 200 m
3 / 6 / 12 Mbit/s: 100 m |
| Netzspannung |
20 bis 30 VDC, einschließlich Welligkeit (pp) 10 %
(Diese Spannung wird vom angeschlossenen Sensorverstärker geliefert.) |
| Stromverbrauch |
1600 mW oder weniger (65 mA max. bei 24 V) |
| Materialien |
Gehäuse und Staubschutz der Haupteinheit: Polycarbonat. PROFIBUS-Stecker: Stahl – vernickelt |
| Gewicht |
Ca. 65 g |
| Modell |
DL-CL1*1 |
| Unterstützte Version |
Version 2.00, Version 1.10 (umschaltbar) |
|
Anzahl der belegten Stationen |
Version 2.00: 1 Station x 8, 2 Stationen x 8, 4 Stationen x 2 (umschaltbar), Version 1.10: 1 Station, 2 Stationen, 4 Stationen (umschaltbar) |
| Stationstyp |
Remote-Gerätestation |
| Übertragungsgeschwindigkeit |
156 Kbit/s/625 Kbit/s/2,5 Mbit/s/5 Mbit/s/10 Mbit/s |
| Einstellungen der Stationsnummer |
1 bis 64 |
| Netzspannung |
20 bis 30 VDC, inklusive Welligkeit, Welligkeit (PP): 10 % max. Klasse 2 (Versorgung über angeschlossenen Sensorverstärker) |
| Gewicht |
Ca. 80 g |
