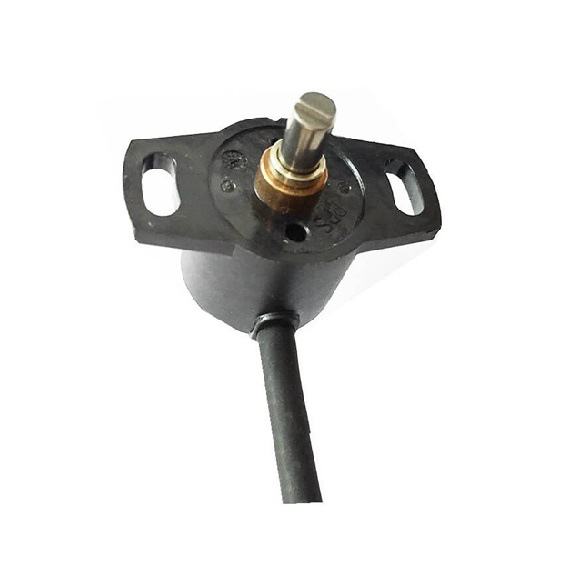

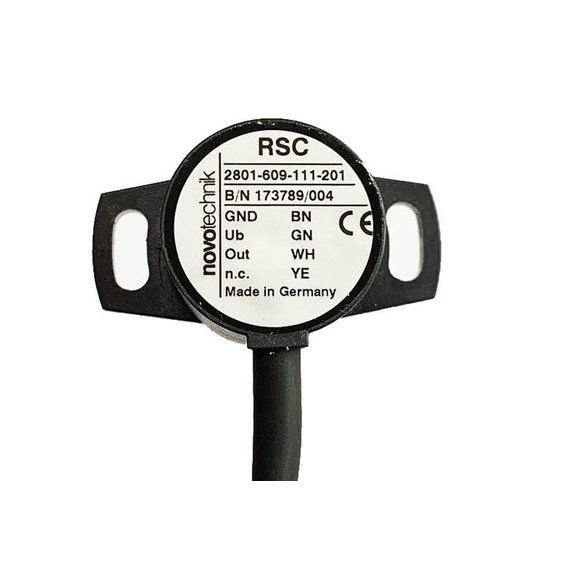

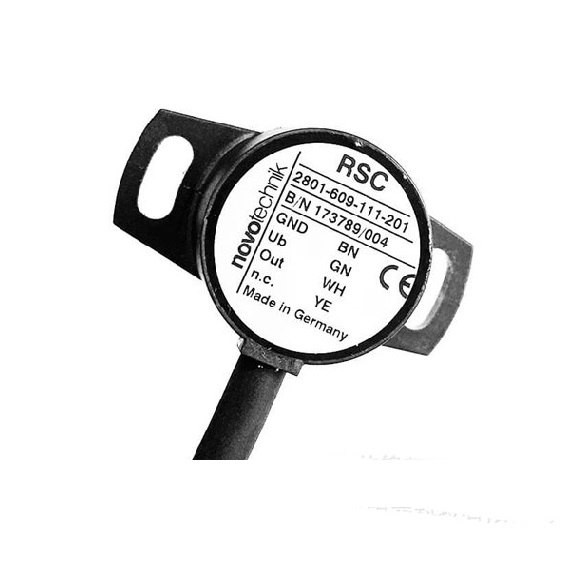

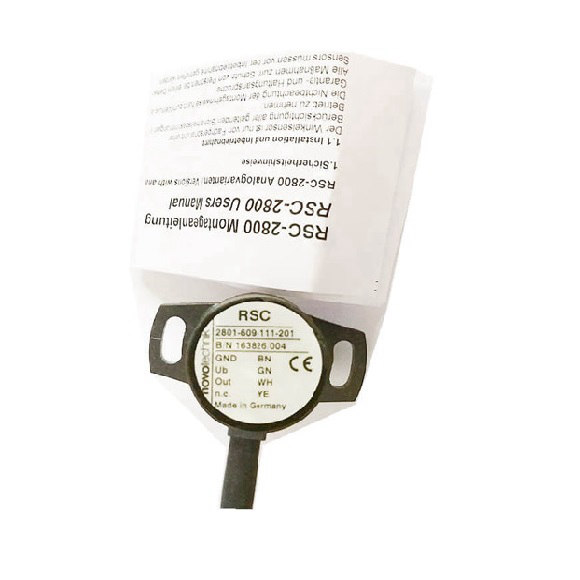

| Typenbezeichnungen |
RSC-3202-8 -2 -521 |
|
| Mechanische Daten |
|
|
| Abmessungen |
siehe Zeichnung |
|
| Montage |
mit 2 M4 Schrauben |
|
| Anzugsdrehmoment der Befestigungsschrauben |
200 … 300 |
Ncm |
| am Gehäuseflansch |
|
|
| Mechanische Reise |
360 kontinuierlich |
° |
| Maximale Betriebsgeschwindigkeit |
mechanisch unbegrenzt |
|
| Gewicht |
ca. 25 |
G |
| Elektrische Daten |
|
|
| Maximal zulässige angelegte Spannung |
5 (4,5 … 5,5) |
VDC |
| Stromverbrauch ohne Last |
typ. 15 (Typ 8 auf Anfrage) pro Kanal |
mA |
| Verpolungsschutz |
ja, Versorgungsleitungen |
|
| Kurzschlussschutz |
ja (gegen GND und Ub) |
|
| Messbereich |
0….60 bis 0…360 in 5 Winkeln lieferbar (s. Bestellcode) |
° |
| Anzahl der Kanäle |
2 |
|
| Aktualisierungsrate |
2.5 |
kHz |
| Auflösung |
12 |
bisschen |
| Wiederholbarkeit |
0.5 |
° |
| Absolute Linearität im Messwinkel |
60° 120° / 180° 240° / 360°
2,0 1,5 1,0 |
± % FS |
|
(zusätzlich ±0,3 % bei FS bei Elektrocode 229 für Kanal 2) |
|
| Interlinearität |
3 |
± % FS |
| Ausgangssignal |
ratiometrisch zu Ub 0,25…4,75 |
VDC |
|
0,5…4,5
(Lastwiderstand > 1 kΩ) |
VDC |
| Temperaturfehler beim Messwinkel |
60° 120° / 180° 240° / 360°
< 1,1 < 0,7 typ. 0,5 |
± % FS |
|
(zusätzlich ±0,3 % bei FS bei Elektrocode 229 für Kanal 2) |
|
| Umweltdaten |
|
|
| Temperaturbereich |
– 40 bis +125 |
°C |
| Vibration (IEC 60068-2-6) |
5….2000
Amax = 0,75 amax = 20 |
Hz mm g |
| Schock (IEC 60068-2-27) |
50 (11 ms) |
G |
| MTTF (DIN EN ISO 13849, |
285 (pro Kanal) |
Jahre |
| Teilezählmethode, ohne Last) |
|
|
| Funktionale Sicherheit |
Wenn Sie Unterstützung beim Einsatz unserer Produkte in sicherheitsrelevanten Systemen benötigen, |
|
|
Bitte kontaktieren Sie uns |
|
| Schutzklasse (ISO 20653) |
IP6k7 / IP6k9k (montiert mit O-Ring) |
|
| EMV-Verträglichkeit |
ISO 11452-2 Abgestrahlte EM-HF-Felder, Absorber Hall 100 V/m ISO 11452-5 Abgestrahlte EM-HF-Felder, Stripline 100 V/m
ISO 10605 (Kap. 5.2) Verpackung und Handhabung + Komponententest 8 kV ISO 10605 (Kap. 5.3) Einschalttest 8 kV CISPR 25 Strahlungsemission, Klasse 5 Störaussendung und Störfestigkeit nach ECE-R10 (E1) |
|
