| Erfassungsmethode |
BGS (Hintergrundunterdrückung) |
Begrenzte Distanz reflektierend |
Transparent erkannt mit P-Opaquing-Funktion |
|
|
| NPN- Ausgang vorverdrahtet |
E3F @ -LN11 2M |
E3F @ -LN12 2M |
E3F @ -VN11 2M |
E3F @ -BN11 2M |
E3F @ -BN12 2M |
| M12-Stecker |
E3F @ -LN21 |
E3F @ -LN22 |
E3F @ -VN21 |
E3F @ -BN21 |
E3F @ -BN22 |
| PNP- Ausgang vorverdrahtet |
E3F @ -LP11 2M |
E3F @ -LP12 2M |
E3F @ -VP11 2M |
E3F @ -BP11 2M |
E3F @ -BP12 2M |
| M12-Stecker |
E3F @ -LP21 |
E3F @ -LP22 |
E3F @ -VP21 |
E3F @ -BP21 |
E3F @ -BP22 |
| Schaltabstand |
100 mm (weißes Papier: 300 x 300 mm) |
200 mm (weißes Papier: 300 x 300 mm) |
10 bis 50 mm (Glas(t = 1,0 mm): 150 ´ 150 mm) |
100 bis 500 mm (mit E39-RP1) |
0,1 bis 2 m (mit E39-RP1) |
| Spotdurchmesser (Referenzwert) |
10 ´ 10 mm Schaltabstand 100 mm |
10 ´ 15 mm Schaltabstand 200 mm |
10 ´ 10 mm Schaltabstand 50 mm |
- |
|
| Standard-Sensorobjekt |
- |
Glas (t = 1,0 mm): 150 x 150 mm |
|
|
|
| Differenzialweg |
20 % max. |
- |
|
|
|
| Richtungswinkel |
- |
|
|
|
|
| Lichtquelle (Wellenlänge) |
Rote LED (624 nm) |
|
|
|
|
| Versorgungsspannung |
10 bis 30 VDC (einschließlich Spannungswelligkeit von max. 10 % (pp)) |
|
|
|
|
| Aktueller Verbrauch |
25 mA max. |
|
|
|
|
| Steuerausgang |
NPN/PNP (offener Kollektor)Laststrom: 100 mA max. (Restspannung: 3 V max.), Lastversorgungsspannung: 30 VDC max. |
|
|
|
|
| Betriebsmodus |
Hell-EIN/Dunkel-EIN wählbar durch Verkabelung |
|
|
|
|
| Indikator |
Betriebsanzeige (orange) Stabilitätsanzeige (grün) |
|
|
|
|
| Schutzschaltungen |
Verpolungsschutz der Stromversorgung, Kurzschlussschutz am Ausgang und Verpolungsschutz am Ausgang |
|
|
|
|
| Ansprechzeit |
0,5 ms |
|
|
|
|
| Empfindlichkeitseinstellung |
Behoben |
Ein-Dreh-Einsteller |
|
|
|
| Umgebungsbeleuchtung (Empfängerseite) |
Glühlampe: 3.000 lx max./ Sonnenlicht: 10.000 lx max. |
|
|
|
|
| Umgebungstemperaturbereich |
Betrieb: -25 bis 55 °C/Lagerung: -40 bis 70 °C (ohne Vereisung oder Kondensation) |
|
|
|
|
| Umgebungsfeuchtigkeitsbereich |
Betrieb: 35 bis 85 %/ Lagerung: 35 bis 95 % (ohne Kondensation) |
|
|
|
|
| Isolationswiderstand |
20 MΩ min. bei 500 VDC |
|
|
|
|
| Spannungsfestigkeit |
1.000 VAC bei 50/60 Hz für 1 Minute. zwischen stromführenden Teilen und Gehäuse |
|
|
|
|
| Vibrationsfestigkeit |
Zerstörung: 10 bis 55 Hz, 1,5 mm Doppelamplitude für jeweils 2 Stunden in X-, Y- und Z-Richtung |
|
|
|
|
| Stoßfestigkeit |
Zerstörung: 500 m/s2 jeweils dreimal in X-, Y- und Z-Richtung |
|
|
|
|
| Schutzart |
IEC: IP67, DIN 40050-9: IP69K * |
|
|
|
|
| Vorverdrahtetes Kabel (2M) |
E3FA: Ca. 60 g/ca. 50 g, E3FB: ca. 95 g/ca. 65 g |
|
|
|
|
| Stecker |
E3FA: Ca. 20 g/ca. 10 g, E3FB: ca. 50 g/ca. 20 g |
|
|
|
|
| Fall |
E3FA: ABS, E3FB: Nickel-Messing |
|
|
|
|
| Objektiv und Display |
PMMA |
|
|
|
|
| Einsteller |
POM |
|
|
|
|
| Nuss |
E3FA: POM, E3FB: Nickel-Messing |
|
|
|
|
| Zubehör |

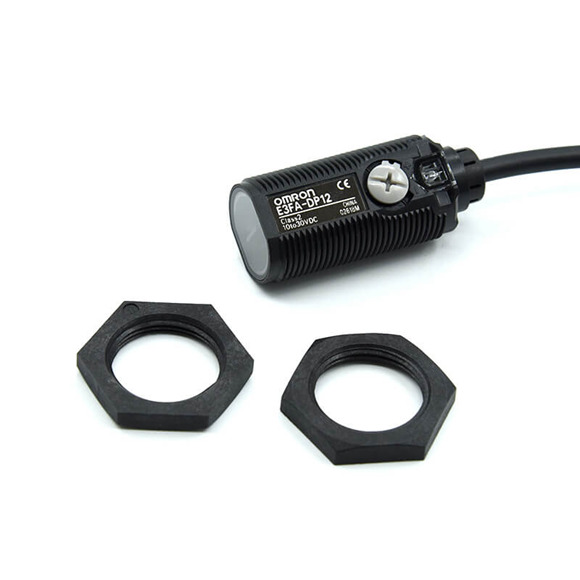

Anleitungsblatt M18-Muttern (2 Stück) |
|
|
|
|
