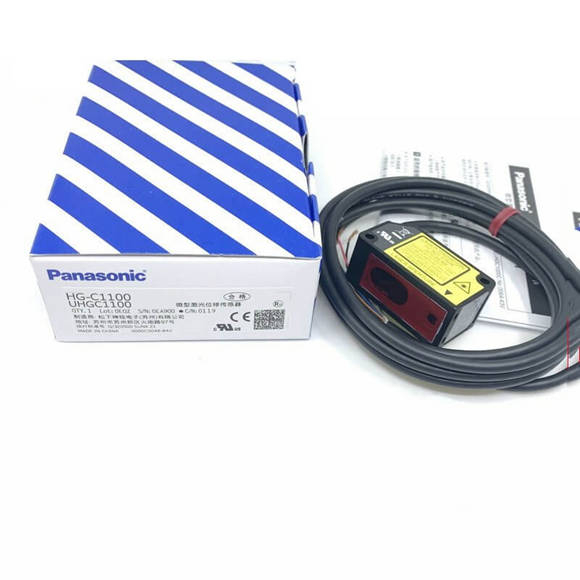

| Typ |
Messzentrum
200 mm Typ |
Messzentrum
400 mm Typ |
| NPN-Ausgang |
HG-C1200 |
HG-C1400 |
| PNP-Ausgang |
HG-C1200-P |
HG-C1400-P |
| Einhaltung gesetzlicher Vorschriften und Zertifizierung |
EMV-Richtlinie, RoHS-Richtlinie, FDA-Vorschriften, UL/c-UL-Zertifizierung (Hinweis 4) |
|
| Messmittenabstand |
200 mm 7,874 Zoll |
400 mm 15,748 Zoll |
| Messbereich |
±80 mm 3.150 Zoll |
±200 mm 7,874 Zoll |
| Wiederholbarkeit |
200 μm 7,874 mil |
300 μm 11,811 mil
(Messabstand 200 bis 400 mm 7,874 bis 15,748 Zoll)
800 μm 31,496 mil
(Messabstand 400 bis 600 mm 15,748 bis 23,622 Zoll) |
| Linearität |
±0,2 % FS |
±0,2 % FS
(Messabstand 200 bis 400 mm 7,874 bis 15,748 Zoll)
±0,3 % FS
(Messabstand 400 bis 600 mm 15,748 bis 23,622 Zoll) |
| Temperaturcharakteristik |
0,03 % FS/℃ |
|
| Lichtquelle |
Roter Halbleiterlaser Klasse 2 [JIS/IEC/GB/FDA (Hinweis 2)] Max. Leistung: 1 mW, Emissionsspitzenwellenlänge: 655 nm 0,026 mil |
|
| Strahldurchmesser (Anmerkung 3) |
ø300 μm 11,811 mil
ca. |
ø500 μm
ca. 19,685 mil |
| Versorgungsspannung |
12 bis 24 V DC ±10 %, Welligkeit PP 10 % oder weniger |
|
| Stromverbrauch |
40 mA oder weniger (bei 24 V DC-Versorgungsspannung), 65 mA oder weniger (bei 12 V DC-Versorgungsspannung) |
|
| Steuerausgang |
NPN-Transistor mit offenem Kollektor
• Maximaler Senkenstrom: 50 mA
• Angelegte Spannung: 30 V DC oder weniger (zwischen Steuerausgang und 0 V)
• Restspannung: 1,5 V oder weniger (bei 50 mA Senkenstrom)
• Leckstrom: 0,1 mA oder weniger
PNP-Transistor mit offenem Kollektor
• Maximaler Quellenstrom: 50 mA
• Angelegte Spannung: 30 V DC oder weniger (zwischen Steuerausgang und +V)
• Restspannung: 1,5 V oder weniger (bei 50 mA Quellenstrom)
• Leckstrom: 0,1 mA oder weniger
|
|
| Ausgabevorgang |
Umschaltbar zwischen Hell-EIN und Dunkel-EIN |
|
| Kurzschlussschutz |
Integriert (Auto-Reset-Typ) |
|
| Analoger Ausgang |
Analoger Spannungsausgang
• Ausgangsbereich: 0 bis 5 V (bei Alarm: +5,2 V)
• Ausgangsimpedanz: 100 ΩAnaloger Stromausgang
• Ausgangsbereich: 4 bis 20 mA (bei Alarm: 0 mA)
• Ausgangsimpedanz: 300 Ω oder weniger |
|
| Ansprechzeit |
Umschaltbar zwischen 1,5 ms / 5 ms / 10 ms |
|
| Externer Eingang |
Berührungsloser NPN-Eingang
• Eingangsbedingungen
Ungültig: +8 bis +V DC oder Offen
Gültig: 0 bis +1,2 V DC
• Eingangsimpedanz: ca. 10 kΩ.
Berührungsloser PNP-Eingang
• Eingangsbedingungen
Ungültig: 0 bis +0,6 V DC oder Offen
Gültig: +4 bis +V DC
• Eingangsimpedanz: ca. 10 kΩ.
|
|
| Verschmutzungsgrad |
2 |
|
| Betriebshöhe |
2.000 m (6561,680 Fuß) oder weniger |
|
|
Schutz |
IP67 (IEC) |
|
| Umgebungstemperatur |
-10 bis +45 ℃ -14 bis 113 ℉ (Keine Taukondensation oder Vereisung zulässig),
Lagerung: -20 bis +60 ℃ -4 bis 140 ℉ |
|
| Umgebungsfeuchtigkeit |
35 bis 85 % relative Luftfeuchtigkeit, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit |
|
| Umgebungsbeleuchtungsstärke |
Glühlampenlicht: 3.000 ℓx oder weniger an der Lichtempfangsfläche |
|
| Vibrationsfestigkeit |
10 bis 55 Hz (Periode: 1 Min.) Frequenz, 1,5 mm 0,059 Zoll doppelte Amplitude in X-, Y- und Z-Richtung für jeweils zwei Stunden |
|
| Stoßfestigkeit |
500 m/s2 Beschleunigung (ca. 50 G) jeweils dreimal in X-, Y- und Z-Richtung |
|
| Kabel |
0,2 mm2 5-adriges Verbundkabel, 2 m lang |
|
| Kabelverlängerung |
Eine Verlängerung auf insgesamt 10 m (393,701 ft) ist mit einem Kabel von 0,3 mm2 oder mehr möglich. |
|
| Material |
Gehäuse: Aluminiumdruckguss, Frontabdeckung: Acryl |
|
| Gewicht |
Nettogewicht: ca. 35 g. (ohne Kabel), ca. 85 g. (inkl. Kabel) |
|
