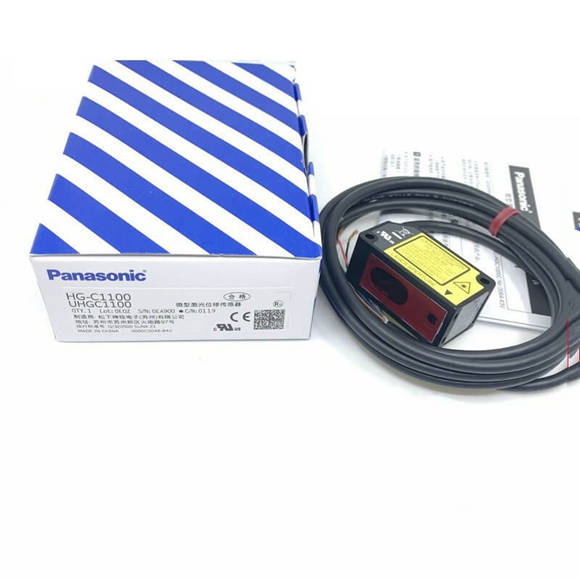

| Tipo |
Centro de medición
tipo 200mm |
Centro de medición
tipo 400mm |
| salida NPN |

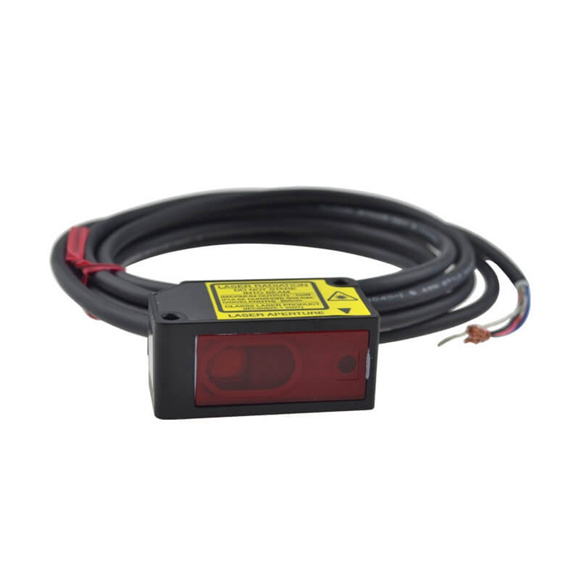

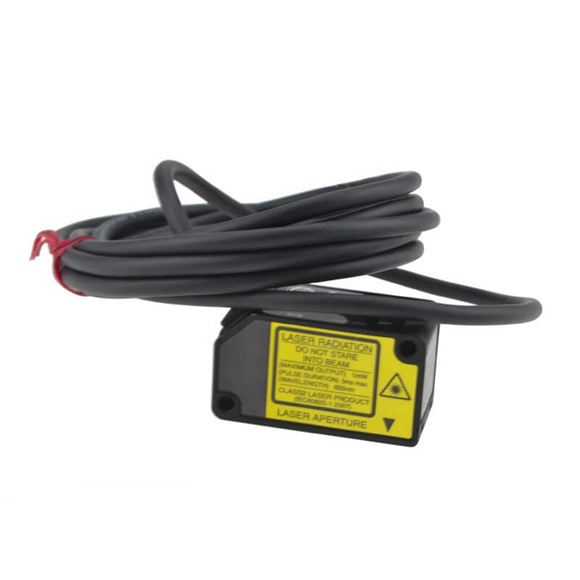

HG-C1200 |
HG-C1400 |
| salida PNP |
HG-C1200-P |
HG-C1400-P |
| Cumplimiento normativo y certificación |
Directiva EMC, Directiva RoHS, Regulaciones FDA, Certificación UL/c-UL (Nota 4) |
|
| Distancia del centro de medición |
200 milímetros 7,874 pulgadas |
400 milímetros 15,748 pulgadas |
| Rango de medición |
±80 mm 3,150 pulgadas |
±200 mm 7,874 pulgadas |
| Repetibilidad |
200 µm 7,874 mil |
300 μm 11,811 mil
(Distancia de medición 200 a 400 mm 7,874 a 15,748 pulg.)
800 μm 31,496 mil
(Distancia de medición 400 a 600 mm 15,748 a 23,622 pulg.) |
| Linealidad |
±0,2 % escala completa |
±0,2 % FS
(Distancia de medición de 200 a 400 mm 7,874 a 15,748 in)
±0,3 % FS
(Distancia de medición de 400 a 600 mm 15,748 a 23,622 in) |
| Característica de temperatura |
0,03 % escala completa/℃ |
|
| fuente de luz |
Láser semiconductor rojo Clase 2 [JIS/IEC/GB/FDA (Nota 2)] Máx. Salida: 1 mW, longitud de onda máxima de emisión: 655 nm 0,026 mil |
|
| Diámetro del haz (Nota 3) |
ø300 μm 11,811 mil
aprox. |
ø500 μm 19,685 mil
aprox. |
| Tensión de alimentación |
12 a 24 V CC ±10 %, Ondulación PP 10 % o menos |
|
| Consumo de energía |
40 mA o menos (con una tensión de alimentación de 24 V CC), 65 mA o menos (con una tensión de alimentación de 12 V CC) |
|
| Salida de control |
Transistor de colector abierto NPN
• Corriente disipadora máxima: 50 mA
• Voltaje aplicado: 30 V CC o menos (entre la salida de control y 0 V)
• Voltaje residual: 1,5 V o menos (a una corriente disipadora de 50 mA)
• Corriente de fuga: 0,1 mA o menos
Transistor de colector abierto PNP
• Corriente de fuente máxima: 50 mA
• Voltaje aplicado: 30 V CC o menos (entre la salida de control y +V)
• Voltaje residual: 1,5 V o menos (a una corriente de fuente de 50 mA)
• Corriente de fuga: 0,1 mA o menos
|
|
| Operación de salida |
Conmutable entre encendido con luz o encendido en oscuridad. |
|
| Protección contra cortocircuitos |
Incorporado (tipo reinicio automático) |
|
| Salida analógica |
Salida de voltaje analógico
• Rango de salida: 0 a 5 V (en alarma: +5,2 V)
• Impedancia de salida: 100 Ω Salida de corriente analógica
• Rango de salida: 4 a 20 mA (en alarma: 0 mA)
• Impedancia de salida: 300 Ω o menos |
|
| Tiempo de respuesta |
Conmutable entre 1,5 ms / 5 ms / 10 ms |
|
| Entrada externa |
Entrada NPN sin contacto
• Condiciones de entrada
No válido: +8 a +V CC o Abierto
Válido: 0 a +1,2 V CC
• Impedancia de entrada: 10 kΩ aprox.
Entrada sin contacto PNP
• Condiciones de entrada
No válido: 0 a +0,6 V CC o Abierto
Válido: +4 a +V CC
• Impedancia de entrada: 10 kΩ aprox.
|
|
| Grado de contaminación |
2 |
|
| Altitud de funcionamiento |
2000 m 6561,680 pies o menos |
|
|
Protección |
IP67 (CEI) |
|
| Temperatura ambiente |
-10 a +45 ℃ -14 a 113 ℉ (No se permite condensación ni formación de hielo),
Almacenamiento: -20 a +60 ℃ -4 a 140 ℉ |
|
| Humedad ambiental |
35 a 85 % RH, Almacenamiento: 35 a 85 % RH |
|
| iluminancia ambiental |
Luz incandescente: 3000 ℓx o menos en la cara receptora de luz |
|
| Resistencia a las vibraciones |
Frecuencia de 10 a 55 Hz (período: 1 min.), 1,5 mm 0,059 en doble amplitud en las direcciones X, Y y Z durante dos horas cada una |
|
| Resistencia a los golpes |
Aceleración de 500 m/s2 (50 G aprox.) en las direcciones X, Y y Z tres veces cada una |
|
| Cable |
Cable compuesto de 5 núcleos y 0,2 mm2, 2 m 6,5617 pies de largo |
|
| extensión de cable |
Es posible una extensión hasta un total de 10 m 393,701 pies con un cable de 0,3 mm2 o más. |
|
| Material |
Caja: Aluminio fundido a presión, Cubierta frontal: Acrílico |
|
| Peso |
Peso neto: 35 g aprox. (sin cable), 85 g aprox. (incluido cable) |
|
