| روش سنجش |
قابل تنظیم از راه دور |
|
|
|
| خروجی NPN |

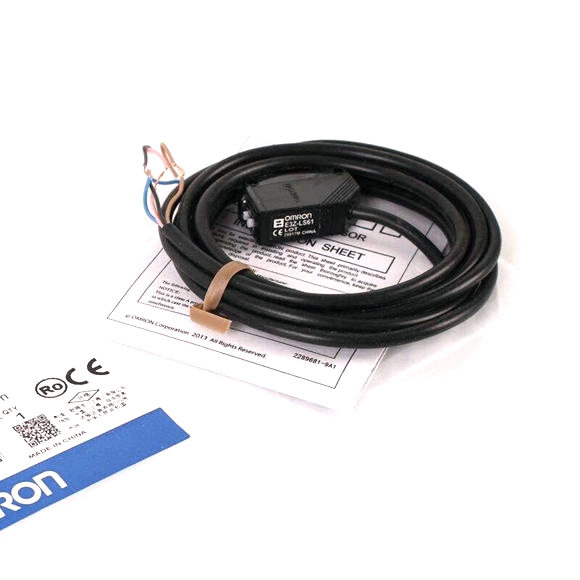

E3Z-LS61 |
E3Z-LS66 |
E3Z-LS63 |
E3Z-LS68 |
| خروجی PNP |
E3Z-LS81 |
E3Z-LS86 |
E3Z-LS83 |
E3Z-LS88 |
| BGS |
کاغذ سفید یا سیاه (100 × 100 میلی متر): 20 میلی متر
برای تنظیم فاصله |
2 میلی متر برای تنظیم فاصله (حداکثر 80 میلی متر) |
|
|
| FGS |
کاغذ سفید (100 × 100 میلی متر): فاصله را روی
200 میلی متر در دقیقه تنظیم کنید.
کاغذ سیاه (100 × 100 میلی متر): فاصله را روی
160 میلی متر در دقیقه تنظیم کنید. |
—– |
|
|
| محدوده تنظیم |
کاغذ سفید (100 × 100 میلی متر): 40 تا 200 میلی متر
کاغذ سیاه (100 × 100 میلی متر): 40 تا 160 میلی متر |
کاغذ سفید (25 × 25 میلی متر): 20 تا 80 میلی متر |
|
|
| سفر دیفرانسیل |
حداکثر 10 درصد فاصله تنظیم شده (به سفر تفاضلی
در مقابل سنجش فاصله در برگه داده مراجعه کنید.) |
حداکثر 2% فاصله تنظیم شده |
|
|
بازتاب
مشخصه
(خطای سیاه/سفید) |
حداکثر 10 درصد فاصله تنظیم شده |
حداکثر 5% فاصله تنظیم شده |
|
|
منبع نور
(طول موج) |
LED قرمز (680 نانومتر) |
LED قرمز (650 نانومتر) |
|
|
| ولتاژ منبع تغذیه |
12 تا 24 VDC ± 10٪، ریپل (pp): حداکثر 10٪. |
|
|
|
| مصرف جاری |
حداکثر 30 میلی آمپر |
|
|
|
| کنترل خروجی |
ولتاژ منبع تغذیه بار: حداکثر 26.4 VDC، جریان بار: حداکثر 100 میلی آمپر. (ولتاژ باقیمانده 1 ولت
حداکثر)،
خروجی کلکتور باز (NPN یا PNP بسته به مدل)
کلید روشن/تاریک روشن قابل انتخاب |
|
|
|
| انتخاب BGS/FGS |
BGS: باز یا متصل به GND
FGS: متصل به Vcc |
BGS: باز یا متصل به GND |
|
|
| مدارهای حفاظتی |
حفاظت از قطبیت منبع تغذیه معکوس، حفاظت از اتصال کوتاه خروجی،
جلوگیری از تداخل متقابل |
|
|
|
| زمان پاسخگویی |
راه اندازی یا بازنشانی: حداکثر 1 میلی ثانیه. |
|
|
|
| تنظیم فاصله |
تنظیم کننده بی پایان 5 دور |
|
|
|
روشنایی محیط
(سمت گیرنده) |
لامپ رشته ای: حداکثر 3000 lx. نور خورشید: حداکثر 10000 lx |
|
|
|
دمای محیط
محدوده |
عملکرد: -25 تا 55 درجه سانتیگراد، ذخیره سازی: -40 تا 70 درجه سانتیگراد (بدون یخ یا تراکم) |
|
|
|
رطوبت محیط
محدوده |
عملکرد: 35٪ تا 85٪، ذخیره سازی: 35٪ تا 95٪ (بدون تراکم) |
|
|
|
| مقاومت عایق |
20 مگا اهم دقیقه در 500 VDC |
|
|
|
| قدرت دی الکتریک |
1000 VAC در 50/60 هرتز به مدت 1 دقیقه |
|
|
|
| مقاومت در برابر لرزش |
تخریب: 10 تا 55 هرتز، دامنه دوگانه 1.5 میلی متری به مدت 2 ساعت در جهت های X، Y و Z |
|
|
|
| مقاومت در برابر ضربه |
تخریب: 500 متر بر ثانیه برای هر 3 بار در جهت های X، Y و Z |
|
|
|
| درجه حفاظت |
IP67 (IEC 60529) |
|
|
|
| روش اتصال |
پیش سیم کشی (
طول استاندارد: 2 متر و 0.5 متر) |
رابط (M8،
4 پین) |
پیش سیم کشی (
طول استاندارد: 2 متر و 0.5 متر) |
رابط (M8،
4 پین) |
| شاخص ها |
نشانگر عملکرد (نارنجی)، نشانگر پایداری (سبز) |
|
|
|
| وزن (حالت بسته بندی شده) |
سنسورهای پیش سیمی،
2 متر: تقریبا. 65 گرم |
تقریبا 20 گرم |
سنسورهای پیش سیمی،
2 متر: تقریبا. 65 گرم |
تقریبا 20 گرم |
| مواد مورد |
PBT (پلی بوتیلن ترفتالات) |
|
|
|
| مواد لنز |
رزین پلی آریلات اصلاح شده |
|
|
|
| لوازم جانبی |
راهنمای دستورالعمل (براکت های نصب باید جداگانه سفارش داده شوند.) |
|
|
|
