| Sensācijas metode |
Iestatāms attālums |
|
|
|
| NPN izeja |

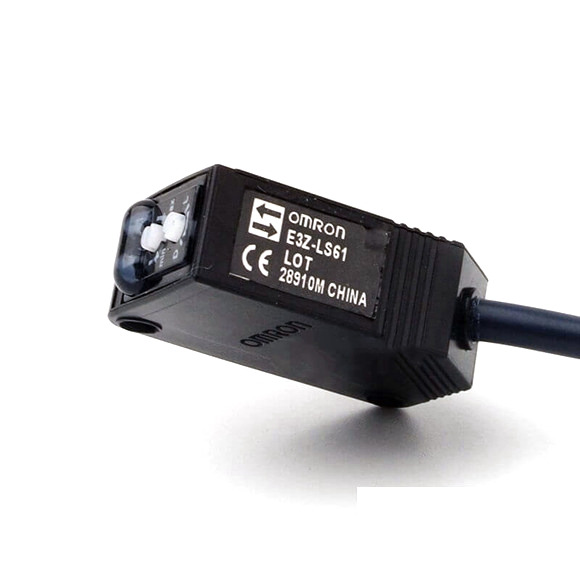

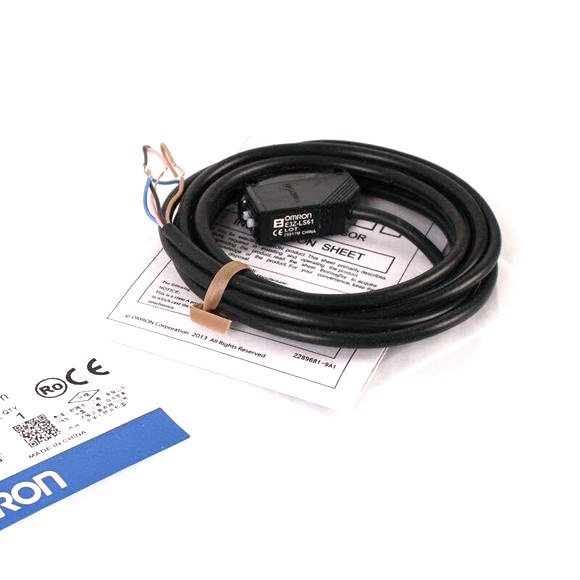

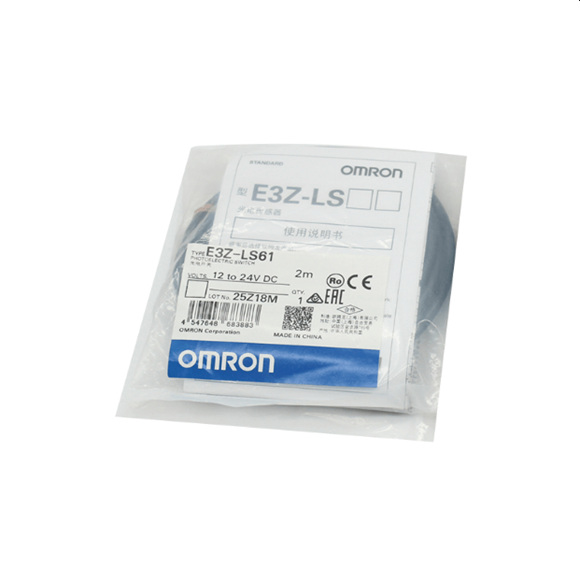

E3Z-LS61 |
E3Z-LS66 |
E3Z-LS63 |
E3Z-LS68 |
| PNP izvade |

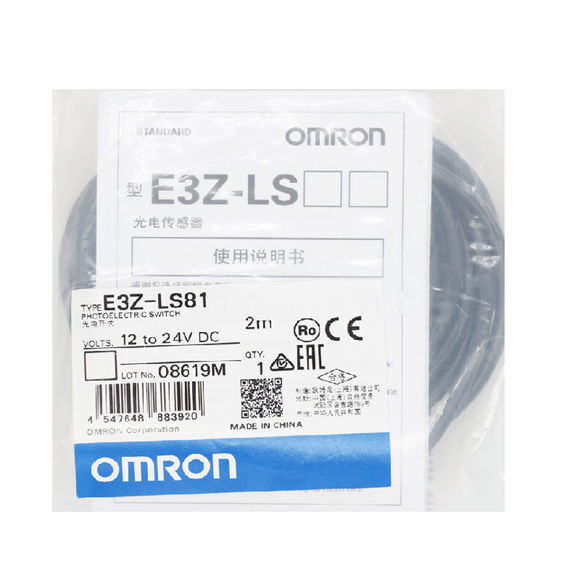

E3Z-LS81 |
E3Z-LS86 |
E3Z-LS83 |
E3Z-LS88 |
| BGS |
Balts vai melns papīrs (100 × 100 mm): 20 mm,
lai iestatītu attālumu |
2 mm, lai iestatītu attālumu (maks. 80 mm) |
|
|
| FGS |
Balts papīrs (100 × 100 mm): iestatiet attālumu uz
200 mm min.
Melns papīrs (100 × 100 mm): iestatiet attālumu uz
160 mm min. |
—– |
|
|
| Iestatīšanas diapazons |
Balts papīrs (100 × 100 mm): 40 līdz 200 mm
Melns papīrs (100 × 100 mm): 40 līdz 160 mm |
Balts papīrs (25 × 25 mm): 20 līdz 80 mm |
|
|
| Diferenciālais ceļojums |
10% no iestatītā attāluma maks. (Skatiet
datu lapas sadaļu Diferenciālais ceļojums un attāluma uztveršana.) |
2% no iestatītā attāluma maks. |
|
|
Atstarojuma
raksturlielums
(melnā/baltā kļūda) |
10% no iestatītā attāluma maks. |
5% no iestatītā attāluma maks. |
|
|
Gaismas avots
(viļņa garums) |
Sarkanā gaismas diode (680 nm) |
Sarkanā gaismas diode (650 nm) |
|
|
| Barošanas spriegums |
12 līdz 24 V līdzstrāva ±10%, pulsācija (pp): 10% maks. |
|
|
|
| Pašreizējais patēriņš |
30 mA maks. |
|
|
|
| Kontroles izvade |
Slodzes barošanas spriegums: 26,4 VDC max., Slodzes strāva: 100 mA max. (atlikušais spriegums 1 V
maks.),
Atvērta kolektora izeja (NPN vai PNP atkarībā no modeļa)
Atlasāms Light-ON/Dark-ON slēdzis |
|
|
|
| BGS/FGS izvēle |
BGS: atvērts vai pievienots GND.
FGS: savienots ar Vcc |
BGS: atvērts vai savienots ar GND |
|
|
| Aizsardzības ķēdes |
Apgrieztās barošanas avota polaritātes aizsardzība, Izejas īssavienojuma aizsardzība, Savstarpēju
traucējumu novēršana |
|
|
|
| Atbildes laiks |
Darbināt vai atiestatīt: 1 ms maks. |
|
|
|
| Attāluma iestatīšana |
5 pagriezienu bezgalīgs regulētājs |
|
|
|
Apkārtējais apgaismojums
(uztvērēja pusē) |
Kvēlspuldze: 3000 lx max.; Saules gaisma: maks. 10 000 lx. |
|
|
|
Apkārtējās vides temperatūras
diapazons |
Darbība: -25 līdz 55°C, Uzglabāšana: -40 līdz 70°C (bez apledojuma vai kondensāta) |
|
|
|
Apkārtējās vides mitruma
diapazons |
Darbība: 35% līdz 85%, glabāšana: 35% līdz 95% (bez kondensāta) |
|
|
|
| Izolācijas pretestība |
20 MΩ min. pie 500 V līdzstrāvas |
|
|
|
| Dielektriskā izturība |
1000 VAC pie 50/60 Hz 1 minūti |
|
|
|
| Vibrācijas pretestība |
Iznīcināšana: 10 līdz 55 Hz, 1,5 mm dubultā amplitūda 2 stundas katrā X, Y un Z virzienā |
|
|
|
| Triecienizturība |
Iznīcināšana: 500 m/s2 3 reizes katrā X, Y un Z virzienā |
|
|
|
| Aizsardzības pakāpe |
IP67 (IEC 60529) |
|
|
|
| Savienojuma metode |
Iepriekš pieslēgts (standarta
garums: 2 m un 0,5 m) |
Savienotājs (M8,
4 kontakti) |
Iepriekš pieslēgts (standarta
garums: 2 m un 0,5 m) |
Savienotājs (M8,
4 kontakti) |
| Rādītāji |
Darbības indikators (oranžs), stabilitātes indikators (zaļš) |
|
|
|
| Svars (iesaiņotā stāvoklī) |
Iepriekš pieslēgti sensori,
2 m: apm. 65 g |
Apm. 20 g |
Iepriekš pieslēgti sensori,
2 m: apm. 65 g |
Apm. 20 g |
| Materiāls korpuss |
PBT (polibutilēna tereftalāts) |
|
|
|
| Materiāls Lēca |
Modificēti poliarilāta sveķi |
|
|
|
| Piederumi |
Lietošanas pamācība (Montāžas kronšteini jāpasūta atsevišķi.) |
|
|
|
