| Méthode de détection |
Distance réglable |
|
|
|
| Sortie NPN |

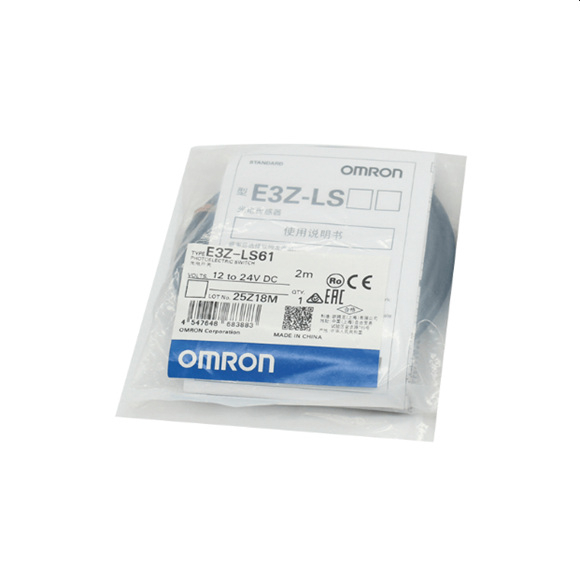

E3Z-LS61 |
E3Z-LS66 |
E3Z-LS63 |
E3Z-LS68 |
| Sortie PNP |
E3Z-LS81 |
E3Z-LS86 |
E3Z-LS83 |
E3Z-LS88 |
| BGS |
Papier blanc ou noir (100 × 100 mm) : 20 mm
pour régler la distance |
2 mm pour régler la distance (80 mm max.) |
|
|
| FGS |
Papier blanc (100 × 100 mm) : Réglez la distance sur
200 mm min.
Papier noir (100 × 100 mm) : Réglez la distance sur
160 mm min. |
—– |
|
|
| Plage de réglage |
Papier blanc (100 × 100 mm) : 40 à 200 mm
Papier noir (100 × 100 mm) : 40 à 160 mm |
Papier blanc (25 × 25 mm) : 20 à 80 mm |
|
|
| Voyage différentiel |
10 % de la distance définie max. (Reportez-vous à Déplacement différentiel
par rapport à la distance de détection sur la fiche technique.) |
2% de la distance définie max. |
|
|
de réflectivité
Caractéristique
(erreur noir/blanc) |
10 % de la distance définie max. |
5% de la distance définie max. |
|
|
Source lumineuse
(longueur d'onde) |
LED rouge (680 nm) |
LED rouge (650 nm) |
|
|
| Tension d'alimentation |
12 à 24 VCC ±10 %, ondulation (pp) : 10 % max. |
|
|
|
| Consommation actuelle |
30 mA maximum. |
|
|
|
| Sortie de contrôle |
Tension d'alimentation de charge : 26,4 VDC max., Courant de charge : 100 mA max. (tension résiduelle 1 V
max.),
sortie collecteur ouvert (NPN ou PNP selon le modèle)
interrupteur Light-ON/Dark-ON sélectionnable |
|
|
|
| Sélection BGS/FGS |
BGS : Ouvert ou connecté à GND
FGS : Connecté à Vcc |
BGS : Ouvert ou connecté à GND |
|
|
| Circuits de protection |
Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie,
prévention des interférences mutuelles |
|
|
|
| Temps de réponse |
Fonctionnement ou réinitialisation : 1 ms max. |
|
|
|
| Réglage des distances |
Ajusteur sans fin à 5 tours |
|
|
|
Éclairage ambiant
(côté récepteur) |
Lampe à incandescence : 3 000 lx max. ; Lumière du soleil : 10 000 lx max. |
|
|
|
de température ambiante
Plage |
Fonctionnement : -25 à 55°C, Stockage : -40 à 70°C (sans givrage ni condensation) |
|
|
|
d'humidité ambiante
Plage |
Fonctionnement : 35 % à 85 %, Stockage : 35 % à 95 % (sans condensation) |
|
|
|
| Résistance d'isolation |
20 MΩ min. à 500 VCC |
|
|
|
| Rigidité diélectrique |
1 000 VCA à 50/60 Hz pendant 1 minute |
|
|
|
| Résistance aux vibrations |
Destruction : 10 à 55 Hz, double amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z |
|
|
|
| Résistance aux chocs |
Destruction : 500 m/s2 3 fois chacune dans les directions X, Y et Z |
|
|
|
| Degré de protection |
IP67 (CEI 60529) |
|
|
|
| Méthode de connexion |
Pré-câblé (
longueurs standards : 2 m et 0,5 m) |
Connecteur (M8,
4 broches) |
Pré-câblé (
longueurs standards : 2 m et 0,5 m) |
Connecteur (M8,
4 broches) |
| Indicateurs |
Indicateur de fonctionnement (orange), indicateur de stabilité (vert) |
|
|
|
| Poids (état emballé) |
Capteurs pré-câblés,
2 m : env. 65g |
Env. 20g |
Capteurs pré-câblés,
2 m : env. 65g |
Env. 20g |
| matériel Étui |
PBT (polytéréphtalate de butylène) |
|
|
|
| Matériau de la lentille |
Résine polyarylate modifiée |
|
|
|
| Accessoires |
Manuel d'instructions (les supports de montage doivent être commandés séparément.) |
|
|
|
