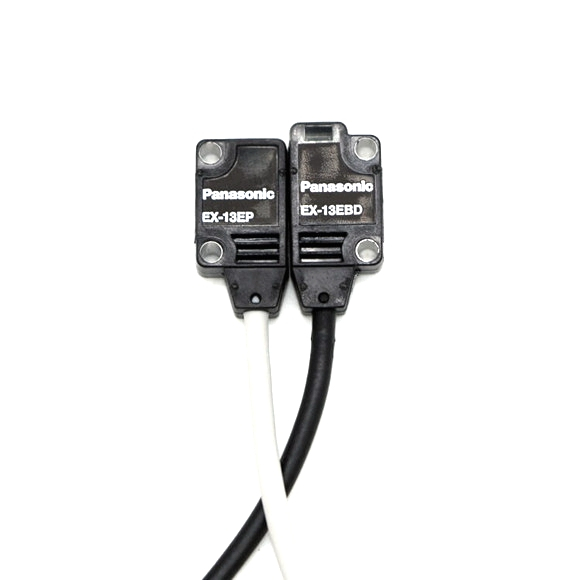

| نوع |
بازتاب همگرا
(نوع پرتو پراکنده) |
Thru-Beam ・ با سوئیچ حالت عملکرد در bifurcation |
|
|
|
| نوع |
سنجش جلو |
سنجش جلو |
سنجش جانبی |
سنجش جلو |
سنجش جانبی |
| نور |
EX-14A
(-PN) |
EX-15
(یادداشت 3) |
EX-15E
(یادداشت 3) |
EX-17
(یادداشت 3) |
EX-17E
(یادداشت 3) |
| تاریک |
EX-14B
(-PN) |
|
|
|
|
| رعایت دستورالعمل CE |
بخشنامه EMC ، دستورالعمل ROHS |
|
|
|
|
| دامنه سنجش |
2 تا 25 میلی متر
0.079to 0.984 در
(توجه 4)
(Conv. Point: 10 میلی متر 0.394 in) |
150 میلی متر 5.906 در |
500 میلی متر 19.685 در |
|
|
| حداقل حس کردن |
0.0.1 میلی متر Ø0.004
در سیم مسی
(جسم کاملاً پرتو
قطع شده)
(تنظیم فاصله:
10 میلی متر 0.394 در) |
1 میلی متر Ø0.039 در شیء مات
(جسم کاملاً پرتو قطع شده)
(فاصله
بین انتشار
و گیرنده:
150 میلی متر 5.906 در) |
Ø2 میلی متر Ø0.079 در شیء مات
(جسم کاملاً پرتو قطع شده)
(تنظیم فاصله
بین انتشار دهنده
و گیرنده:
500 میلی متر 19.685 در) |
|
|
| دلهره |
15 ٪ یا کمتر از
فاصله کار (توجه 5) |
- |
|
|
|
تکرارپذیری
(عمود بر محور سنجش) |
0.1 میلی متر 0.004 در یا کمتر |
0.05 میلی متر 0.002 در یا کمتر |
|
|
|
| ولتاژ عرضه |
12 تا 24 ولت DC ± 10 ٪ Ripple PP 10 ٪ یا کمتر |
|
|
|
|
| مصرف فعلی |
13 کارشناسی ارشد یا کمتر |
25 کارشناسی ارشد یا کمتر |
|
|
|
| خروجی |
NPN ترانزیستور-جمع آوری باز
・ حداکثر جریان سینک: 50 میلی آمپر
・ ولتاژ کاربردی: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
・ ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان سینک 50 میلی آمپر)
1 V یا کمتر (در جریان سینک 16 میلی آمپر)
ترانزیستور-جمع آوری باز PNP
・ حداکثر جریان منبع: 50 میلی آمپر
・ ولتاژ کاربردی: 30 ولت DC یا کمتر (بین خروجی و +V)
・ ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان منبع 50 میلی آمپر)
1 V یا کمتر (در جریان منبع 16 MA)
|
NPN ترانزیستور جمع آوری باز
・ حداکثر جریان سینک: 100 میلی آمپر
・ ولتاژ کاربردی: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
・ ولتاژ باقیمانده: 2 ولت یا کمتر
(در جریان 100 میلی آمپر جریان سینک)
1 V یا کمتر (در جریان سینک 16 میلی آمپر) |
|
|
|
| دسته استفاده |
DC-12 یا DC-13 |
- |
|
|
|
| محافظت از اتصال کوتاه |
گنجانیده |
|
|
|
|
| زمان پاسخ |
0.5 میلی ثانیه یا کمتر |
|
|
|
|
| شاخص عملیات |
LED نارنجی (هنگام روشن شدن خروجی روشن می شود) |
LED نارنجی
(هنگام روشن شدن خروجی روشن می شود) ، واقع در bifurcation |
|
|
|
| شاخص پرتو حادثه |
- |
LED قرمز (زیر شرایط دریافت شده نور روشن می شود) ،
واقع در گیرنده |
|
|
|
| شاخص پایداری |
LED GREEN
(زیر شرایط پایدار دریافت شده یا شرایط تاریک پایدار) روشن می شود) |
LED سبز
(در زیر
شرایط پایدار دریافت شده یا شرایط تاریک پایدار) ، واقع در
گیرنده |
|
|
|
| مدرک آلودگی |
3 (محیط صنعتی) |
- |
|
|
|
| حفاظت |
IP67 (IEC) |
|
|
|
|
| دمای محیط |
-25 تا +55 ℃ -13 تا +131 ℉
(بدون چگالش شبنم یا یخ زده مجاز نیست) ،
ذخیره سازی: -30 تا +70 ℃ -22 تا +158 |
|
|
|
|
| رطوبت محیط |
35 تا 85 ٪ RH ، ذخیره سازی: 35 تا 85 ٪ RH |
|
|
|
|
| روشنی |
نور رشته ای: 3000 لیتر یا کمتر در چهره دریافت کننده نور |
|
|
|
|
| مقاومت در برابر ولتاژ |
1000 ولت AC برای یک دقیقه. بین تمام ترمینال های عرضه متصل به هم و محوطه |
|
|
|
|
| مقاومت عایق |
20 MΩ ، یا بیشتر ، با 250 V DC Megger بین تمام ترمینال های عرضه متصل به هم و محوطه |
|
|
|
|
| مقاومت در برابر ارتعاش |
فرکانس 10 تا 500 هرتز ، 3 میلی متر 0.118 در دامنه دو برابر در جهت x ، y و z هر دو ساعت |
|
|
|
|
| مقاومت در برابر شوک |
شتاب 500 متر بر S2 (50 گرم تقریبی) در جهت x ، y و z هر یک |
|
|
|
|
| عنصر ساطع کننده |
LED قرمز (طول موج انتشار اوج: 680 نانومتر 0.027 میلی متر ، مدوله شده) |
|
|
|
|
| مادی |
محفظه:
لنزهای پلی اتیلن ترفتالات: پلی آلایلات |
محوطه:
لنزهای پلی اتیلن ترفتالات: پلی آلایلات ، bifurcation: پلی آلایلات |
|
|
|
| کابل (توجه 5) |
0.1 mm2 3 هسته ای (از طریق پرتو از نوع پرتو: 2 هسته) کابل کابر ،
2 متر 6.562 فوت طول |
0.2 mm2 کابل کابر 3 هسته ای ، 2 متر 6.562 فوت طول (فراتر از bifurcation ؛ از انتشار / گیرنده تا bifurcation: 0.5 M 1.640 فوت طول) |
|
|
|
| پسوند کابل |
پسوند تا کل 50 متر 164.042 فوت با 0.3 میلی متر مربع یا بیشتر کابل (نوع پرتو: امیتر و گیرنده) امکان پذیر است. |
پسوند تا کل 100 متر 328 فوت با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است. |
|
|
|
| وزن |
وزن خالص: 20 گرم تقریبی.
وزن ناخالص: 40 گرم تقریبی |
وزن خالص: 55 گرم تقریبی ، وزن ناخالص: 80 گرم تقریبی. |
|
|
|
| لوازم |
پیچ های نصب: 1 مجموعه |
پیچ های نصب: 1 تنظیم ، تنظیم پیچ گوشتی: 1 رایانه. |
|
|
|
