| نوع |
نوع محافظ |
|
|
|
|
به طور معمول باز است |
GX-M8A |
GX-M12A |
GX-18A |
GX-M30A |
| به طور معمول بسته |
GX-M8B |
GX-M12B |
GX-18B |
GX-M30B |
| رعایت دستورالعمل CE |
بخشنامه EMC ، دستورالعمل ROHS |
|
|
|
حداکثر فاصله کار
(توجه 2،3) |
1.5 میلی متر 0.06 در 10 ± |
2 میلی متر 0.08 در 10 ± |
5 میلی متر 0.20 در 10 ± |
10 میلی متر 0.39 در 10 ± |
دامنه سنجش پایدار
(توجه 2،3) |
0 تا 1.2 میلی متر
0 تا 0.05 در |
0 تا 1.6 میلی متر
0 تا 0.06 در |
0 تا 4 میلی متر
0 تا 0.16 در |
0 تا 8 میلی متر
0 تا 0.32 در |
| شیء سنجش استاندارد |
ورق آهن 8 x 8 xt 1 mm
0.32 x 0.32 xt 0.04 در |
ورق آهن 12 x 12 xt 1 mm
0.47 x 0.47 xt 0.04 در |
ورق آهن 18 x 18 xt 1 mm
0.71 x 0.71 xt 0.04 in |
ورق آهن 30 x 30 xt 1 mm
1.18 x 1.18 xt 0.04 in |
| هیسترزیس (توجه 2) |
15 ٪ یا کمتر از فاصله کار (با شی سنج سنج استاندارد) |
|
|
|
| تکرارپذیری (توجه 2) |
در امتداد محور: 5 ٪ یا کمتر از فاصله کار |
|
|
|
| ولتاژ عرضه |
12 تا 24 ولت DC ± 10 ٪ Ripple PP 10 ٪ یا کمتر |
|
|
|
| مصرف فعلی |
10 کارشناسی ارشد یا کمتر |
|
|
|
| خروجی |
ترانزیستور-جمع آوری باز NPN
• حداکثر جریان سینک 200 میلی آمپر
• ولتاژ کاربردی: 24 ولت DC یا کمتر (بین خروجی و 0 ولت)
• ولتاژ باقیمانده 2 ولت یا کمتر
ترانزیستور-جمع آوری باز PNP
• حداکثر جریان منبع 200 میلی آمپر
• ولتاژ کاربردی: 24 ولت DC یا کمتر (بین خروجی و + V)
• ولتاژ باقیمانده 2 ولت یا کمتر
|
|
|
|
|
دسته استفاده |
DC-12 یا DC-13 |
|
|
|
| محافظت از اتصال کوتاه |
گنجانیده |
|
|
|
| حداکثر بسامد |
5 کیلوهرتز |
5 کیلوهرتز |
2 کیلوهرتز |
1 کیلوهرتز |
| شاخص عملیات |
LED زرد (هنگام روشن شدن خروجی روشن می شود) |
|
|
|
| مدرک آلودگی |
3 (محیط صنعتی) |
|
|
|
| حفاظت |
IP67 (IEC) |
IP69K (DIN) ، IP68 (IEC) (فقط نوع کابل 2 متر) ،
IP67 (IEC) (فقط نوع اتصال پلاگین M12) |
|
|
| دمای محیط |
–25 تا +70 ℃ -13 تا +158 ℉ ، ذخیره سازی: -40 تا +85 ℃ -40 تا +185 |
|
|
|
| رطوبت محیط |
50 ٪ RH یا کمتر (در +70 ℃ +158 ℉) |
|
|
|
| مقاومت در برابر ولتاژ |
500 ولت AC برای یک دقیقه. بین تمام ترمینال های عرضه متصل به هم و محوطه |
|
|
|
| مقاومت در برابر ارتعاش |
فرکانس 10 تا 55 هرتز ، 0.5 میلی متر 0.02 در دامنه دو برابر در جهت x ، y و z به مدت 1.5 ساعت |
|
|
|
| مقاومت در برابر شوک |
شتاب 294 متر بر S2 (30 گرم تقریبی) در جهت x ، y و z هر یک سه بار |
|
|
|
تنوع دامنه سنجش
(توجه 2) |
در 10 ٪ نوسان دامنه سنجش در +23 ℃ +73 ℉ و ولتاژ رتبه بندی شده در محدوده درجه حرارت مجاز و ولتاژ تأمین |
|
|
|
| مادی |
محوطه: برنج (نیکل اندود) ، قسمت سنجش: PPS |
|
|
|
کابل
(به جز نوع اتصال پلاگین M12) |
0.44 mm2 (0.15 mm2 برای GX-M8 □) کابل کابین 3 هسته ای ، 2 متر 6.56 فوت طول |
|
|
|
| پسوند کابل |
پسوند تا کل 10 متر 32.80 فوت با کابل 0.34 میلی متر مربع یا بیشتر امکان پذیر است. |
|
|
|
| نوع کابل 2 متر |
40 گرم تقریبی |
70 گرم تقریبا |
90 گرم تقریبا |
150 گرم تقریبا |
| نوع اتصال پلاگین M12 |
15 گرم تقریبی |
20 گرم تقریبا |
45 گرم تقریبی |
110 گرم تقریبا |

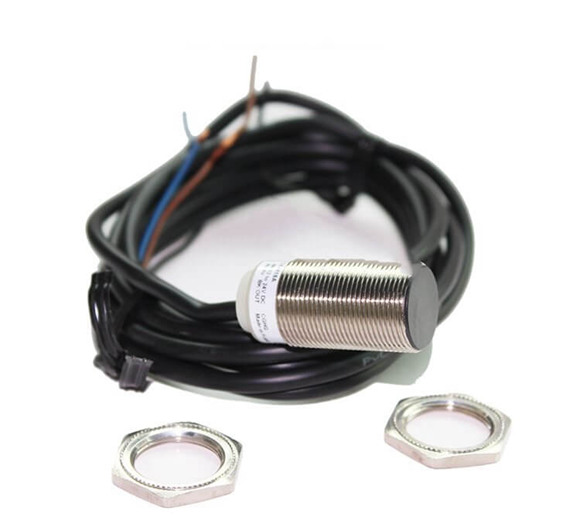

| لوازم |
مهره: 2 رایانه. |
|
|
|
