| تایپ کنید |
بازتابنده همگرا
(نوع پرتو پراکنده) |
پرتوی ・ با سوئیچ حالت عملکرد روی دوشاخه |
|
|
|
| تایپ کنید |
سنسور جلو |
سنسور جلو |
سنجش جانبی |
سنسور جلو |
سنجش جانبی |
|
روشن شدن نور |

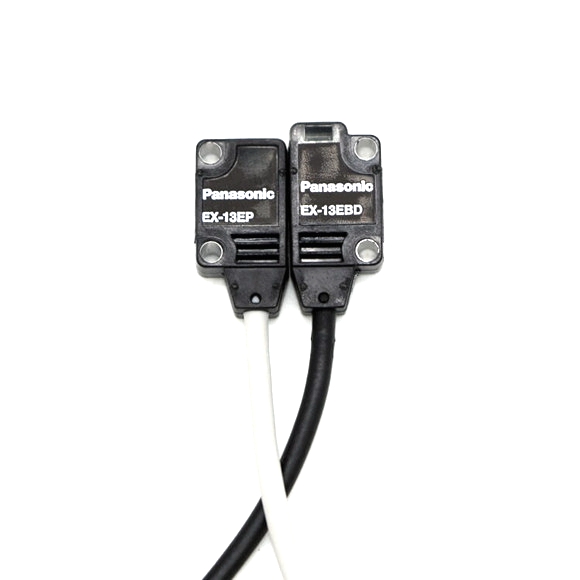

EX-14A
(-PN) |
EX-15
(یادداشت 3) |
EX-15E
(یادداشت 3) |
EX-17
(یادداشت 3) |
EX-17E
(یادداشت 3) |
| Dark-ON |

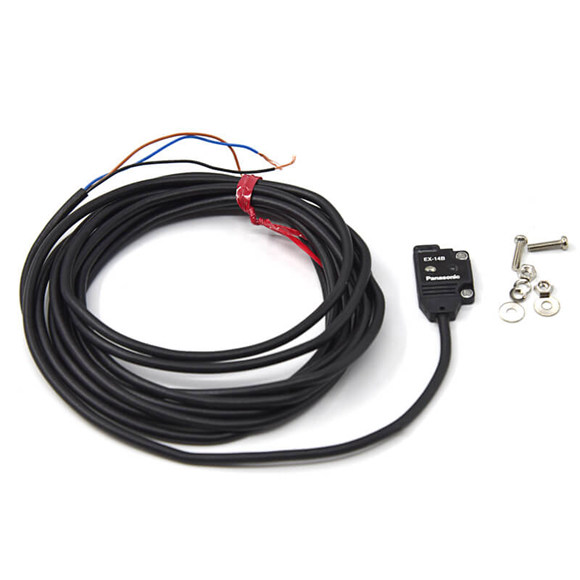

EX-14B
(-PN) |
|
|
|
|
| انطباق با دستورالعمل علامت CE |
دستورالعمل EMC، دستورالعمل RoHS |
|
|
|
|
| محدوده سنجش |
2 تا 25 میلی متر
0.079 تا 0.984 اینچ
(یادداشت 4)
(نقطه تبدیل: 10 میلی متر 0.394 اینچ) |
150 میلی متر 5.906 اینچ |
500 میلی متر 19.685 اینچ |
|
|
| حداقل حس کننده شی |
ø0.1 میلی متر ø0.004
در سیم مسی
(شئی کاملاً
قطع شده پرتو)
(فاصله تنظیم:
10 میلی متر 0.394 اینچ) |
ø1 میلیمتر ø0.039 در جسم مات
(شیء کاملاً قطع شده پرتو)
(تنظیم فاصله
بین امیتر
و گیرنده:
150 میلیمتر 5.906 اینچ) |
ø2 mm ø0.079 در جسم مات
(شئی کاملاً قطع شده پرتو)
(تنظیم فاصله
بین امیتر
و گیرنده:
500 میلی متر 19.685 اینچ) |
|
|
| هیسترزیس |
15٪ یا کمتر از
فاصله عملیات (یادداشت 5) |
– |
|
|
|
تکرارپذیری
(عمود بر محور حسگر) |
0.1 میلی متر 0.004 اینچ یا کمتر |
0.05 میلی متر 0.002 اینچ یا کمتر |
|
|
|
| ولتاژ تغذیه |
12 تا 24 ولت DC ± 10 % ریپل PP 10 % یا کمتر |
|
|
|
|
| مصرف جاری |
13 میلی آمپر یا کمتر |
25 میلی آمپر یا کمتر |
|
|
|
| خروجی |
ترانزیستور کلکتور باز NPN
· حداکثر جریان سینک: 50 میلی آمپر
· ولتاژ اعمالی: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
· ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان سینک 50 میلی آمپر)
1 ولت یا کمتر (در جریان سینک 16 میلی آمپر)
ترانزیستور کلکتور باز PNP
· حداکثر جریان منبع: 50 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و + ولت)
· ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان منبع 50 میلی آمپر)
1 ولت یا کمتر (در جریان منبع 16 میلی آمپر)
|
ترانزیستور کلکتور باز NPN
· حداکثر جریان سینک: 100 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
· ولتاژ باقیمانده: 2 ولت یا کمتر
(در جریان سینک 100 میلی آمپر)
1 ولت یا کمتر از میلی آمپر (در جریان سینک 1) |
|
|
|
|
دسته استفاده |
DC-12 یا DC-13 |
– |
|
|
|
| حفاظت در برابر اتصال کوتاه |
گنجانده شده است |
|
|
|
|
| زمان پاسخگویی |
0.5 میلی ثانیه یا کمتر |
|
|
|
|
| نشانگر عملکرد |
LED نارنجی (هنگامی که خروجی روشن است روشن می شود) |
LED نارنجی
(هنگامی که خروجی روشن است روشن می شود)، که روی دوشاخه قرار دارد |
|
|
|
| نشانگر پرتو حادثه |
– |
LED قرمز (در شرایط دریافت نور روشن می شود)،
که روی گیرنده قرار دارد |
|
|
|
| نشانگر ثبات |
LED سبز
(در شرایط دریافت نور پایدار یا شرایط تاریک پایدار روشن می شود) |
LED سبز (در
روشن می شود ) که روی
شرایط دریافت نور پایدار یا شرایط تاریک پایدار
گیرنده قرار دارد |
|
|
|
| درجه آلودگی |
3 (محیط صنعتی) |
– |
|
|
|
| حفاظت |
IP67 (IEC) |
|
|
|
|
| دمای محیط |
-25 تا +55 ℃ -13 تا +131 ℉
(بدون تراکم شبنم یا یخ مجاز)،
ذخیره سازی: -30 تا +70 ℃ -22 - تا +158 ℉ |
|
|
|
|
| رطوبت محیط |
35 تا 85 درصد RH، ذخیره سازی: 35 تا 85 درصد RH |
|
|
|
|
| روشنایی محیط |
نور رشته ای: 3000 lx یا کمتر در صفحه دریافت کننده نور |
|
|
|
|
| مقاومت در برابر ولتاژ |
1000 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
|
|
|
| مقاومت عایق |
20 MΩ یا بیشتر، با میگر 250 ولت DC بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
|
|
|
| مقاومت در برابر لرزش |
فرکانس 10 تا 500 هرتز، 3 میلیمتر 0.118 در دو دامنه در جهتهای X، Y و Z به مدت دو ساعت |
|
|
|
|
| مقاومت در برابر ضربه |
شتاب 500 متر بر ثانیه (تقریباً 50 گرم) در جهات X، Y و Z هر کدام سه بار |
|
|
|
|
| عنصر ساطع کننده |
LED قرمز (طول موج اوج انتشار: 680 نانومتر 0.027 میل، مدوله شده) |
|
|
|
|
| مواد |
محفظه: پلی اتیلن ترفتالات
لنز: پلی لیلات |
محفظه: پلی اتیلن ترفتالات
عدسی: پلی لیلات، دوشاخه: پلی لیلات |
|
|
|
| کابل (یادداشت 5) |
کابل کابین 0.1 میلی متر مربع 3 هسته ای (تابنده نوع پرتو: 2 هسته ای)،
به طول 2 متر و 6.562 فوت |
کابل کابین 3 هسته ای 0.2 میلی متر مربع، به طول 2 متر و 6.562 فوت (فراتر از انشعاب؛ از امیتر / گیرنده تا انشعاب: 0.5 متر و 1.640 فوت طول) |
|
|
|
| پسوند کابل |
گسترش تا 50 متر 164.042 فوت با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است (نوع پرتو: امیتر و گیرنده). |
گسترش تا 100 متر 328 فوت با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است. |
|
|
|
| وزن |
وزن خالص: 20 گرم تقریبا
وزن ناخالص: تقریباً 40 گرم |
وزن خالص: 55 گرم، وزن ناخالص: 80 گرم تقریبا. |
|
|
|
| لوازم جانبی |
پیچ های نصب: 1 مجموعه |
پیچ های نصب: 1 مجموعه، پیچ گوشتی تنظیم: 1 عدد. |
|
|
|
