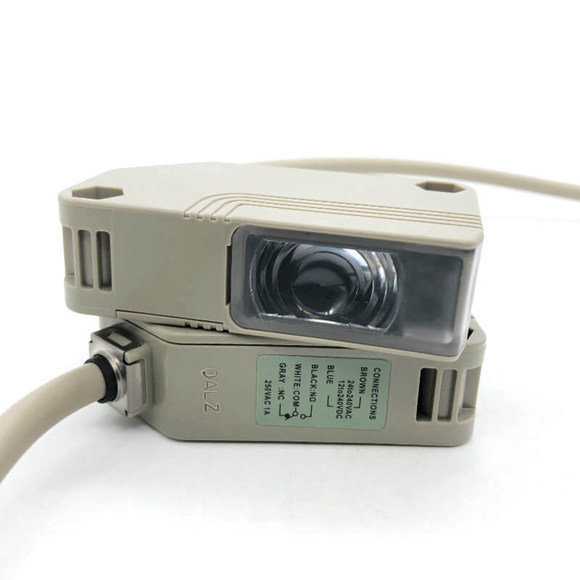

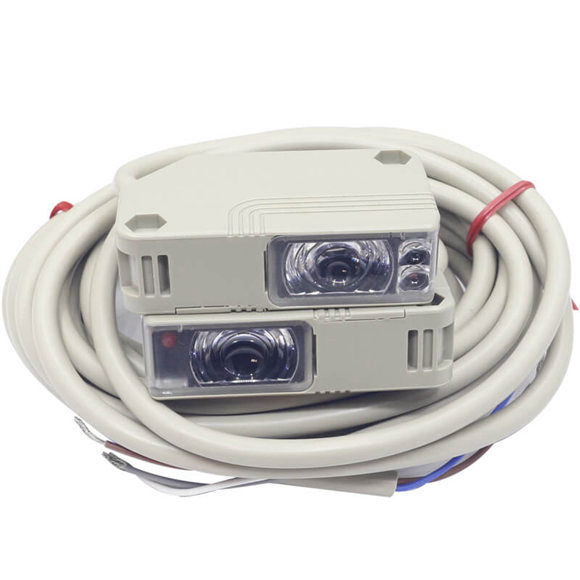

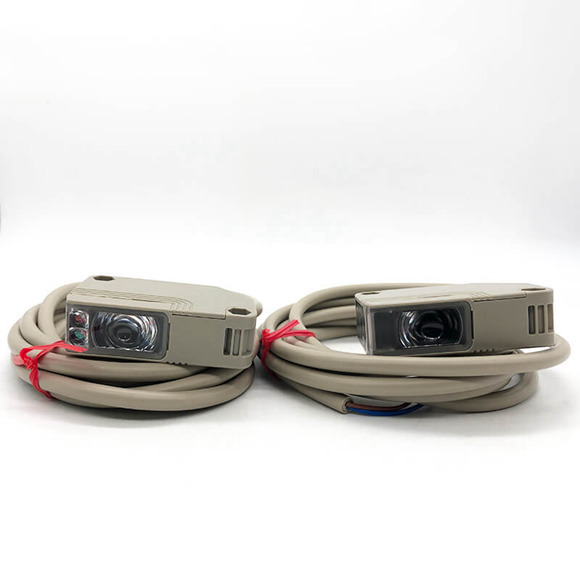

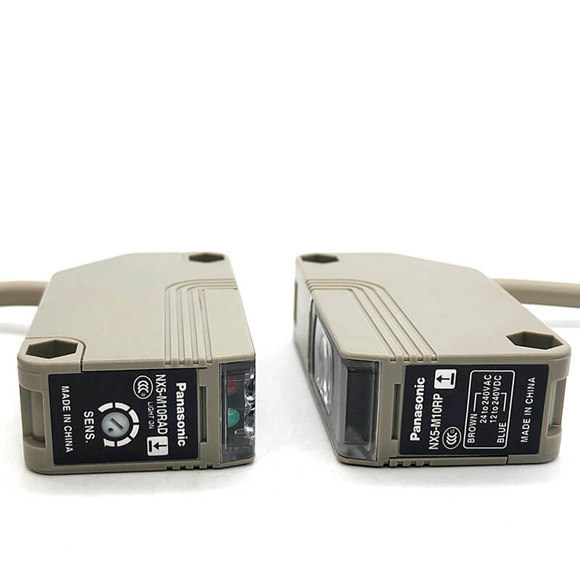

پاناسونیک فوتوالکتریک سنسور NX5-PRVM5A/-PRVM5B NX5-RM7A/-RM7B
پاناسونیک فوتوالکتریک چند ولتاژ فشرده سنسور NX5
ما می توانیم انواع قطعات پاناسونیک سنسور مانند پاناسونیک میکرو فوتوالکتریک سنسور ثانیه،پاناسونیک منطقه سنسور ،پاناسونیک فیبر دیجیتال سنسور,پاناسونیک فیبر سنسور ،پاناسونیک لیزر سنسور ،پاناسونیک فوتوالکتریک سنسور ،پاناسونیک فشار سنسور ثانیه و پاناسونیک مجاورت سنسور .
| تایپ کنید | بازتابنده | بازتابنده منتشر | ||||
| تایپ کنید | دارای فیلترهای پلاریزه | برد حسی طولانی | ||||
| شماره مدل | NX5-PRVM5A | NX5-PRVM5B | NX5-RM7A | NX5-RM7B | NX5-D700A | NX5-D700B |
| محدوده سنجش | 0.1 تا 5 متر 0.328 تا 16.404 فوت (یادداشت 2) |
0.1 تا 7 متر 0.328 تا 22.966 فوت (یادداشت 2) |
700 میلی متر 27.559 اینچ (یادداشت 3) |
|||
| حس کردن جسم | φ50 میلیمتر φ1.969 در جسم مات، نیمهشفاف یا دیسکی یا بیشتر (یادداشت 2، 5) |
φ50 mm φ1.969 در جسم مات یا شفاف یا بیشتر (یادداشت 2، 5) |
شیء مات، نیمه شفاف یا شفاف (یادداشت 5) |
|||
| هیسترزیس | – | 15٪ یا کمتر از فاصله عملیات (یادداشت 3) |
||||
| قابلیت تکرار (عمود بر محور حسگر) |
0.2 میلی متر 0.008 اینچ یا کمتر | 0.3 میلی متر 0.012 اینچ یا کمتر | ||||
| ولتاژ تغذیه | 24 تا 240 ولت AC + 10 تا 15 درصد یا 12 تا 240 ولت DC + 10 تا 15 درصد ریپل PP 10 درصد یا کمتر | |||||
| مصرف برق | 2 VA یا کمتر | |||||
| خروجی | رله تماس 1 c • ظرفیت سوئیچینگ: 250 ولت AC 1 A (بار مقاومتی) 30 ولت DC 2 A (بار مقاومتی) • عمر الکتریکی: 500000 یا بیشتر عملیات سوئیچینگ (فرکانس سوئیچینگ 3600 عملیات/ساعت) 0 فرکانس سوئیچینگ 0 یا بیشتر 100،00 سوئیچینگ عملیات/ساعت) • عمر مکانیکی: 100 میلیون یا بیشتر عملیات سوئیچینگ (فرکانس سوئیچینگ 36000 عملیات در ساعت) |
|||||
| عملیات خروجی |
روشن شدن نور | Dark-ON | روشن شدن نور | Dark-ON | روشن شدن نور | Dark-ON |
| زمان پاسخگویی | 10 میلی ثانیه یا کمتر | |||||
| نشانگر عملکرد | LED قرمز (هنگامی که خروجی روشن است روشن می شود) | |||||
| نشانگر ثبات | LED سبز (در شرایط دریافت نور پایدار یا شرایط تاریک پایدار روشن می شود) |
|||||
| نشانگر قدرت | – | |||||
| تنظیم کننده حساسیت | تنظیم کننده به طور مداوم متغیر | – | تنظیم کننده به طور مداوم متغیر | |||
| از تداخل خودکار عملکرد جلوگیری |
گنجانده شده است (دو واحد از سنسور را می توان نزدیک به هم سوار کرد.) | |||||
| درجه آلودگی | 3 (محیط صنعتی) | |||||
| حفاظت | IP66 (IEC) | |||||
| دمای محیط | -20 تا +55 ℃ -4 تا +131 ℉ (بدون تراکم شبنم یا یخ مجاز) (نکته 6)، ذخیره سازی: -30 تا +70 ℃ -22 - تا +158 ℉ |
|||||
| رطوبت محیط | 35 تا 85 درصد RH، ذخیره سازی: 35 تا 85 درصد RH | |||||
| روشنایی محیط | نور رشته ای: 3500 Lx در صفحه دریافت کننده نور | |||||
| EMC | EN 61000-6-2، EN 61000-6-4 | |||||
| مقاومت در برابر ولتاژ | 1500 ولت AC برای یک دقیقه بین منبع تغذیه و پایانه های خروجی، 1000 ولت AC برای یک دقیقه. بین پایانه های تماس رله |
|||||
| مقاومت عایق | 20 MΩ یا بیشتر، با میگر 500 ولت DC بین پایانه های منبع تغذیه و خروجی و بین پایانه های تماس رله | |||||
| مقاومت در برابر لرزش | فرکانس 10 تا 55 هرتز، دامنه 1.5 میلی متر 0.059 در جهت های X، Y و Z به مدت دو ساعت | |||||
| مقاومت در برابر ضربه | 500 متر بر ثانیه (تقریباً 50 گرم) در جهات X، Y و Z برای هر سه بار | |||||
| عنصر ساطع کننده | LED قرمز (مدول شده) | LED مادون قرمز (مدوله شده) | ||||
| حداکثر |
660 نانومتر 0.026 میلیمتر | 880 نانومتر 0.035 میلیمتر | ||||
| مواد | محفظه: پلی کربنات، لنز: پلی کربنات، روکش: پلی کربنات، پوشش جلویی (فقط نوع بازتابنده سنسور ) : اکریلیک | |||||
| کابل | تایر 0.3 میلیمتر مربع 5 هستهای (تابنده نوع پرتو: 2 هستهای) کابل ، طول 2 متر 6.562 فوت | |||||
| پسوند کابل | گسترش تا 100 متر 328.084 فوت در مجموع با 0.3 میلی متر مربع یا بیشتر، کابل امکان پذیر است (نوع پرتو: هم امیتر و هم گیرنده). | |||||
| وزن خالص | 140 گرم تقریبا | |||||
| لوازم جانبی | RF-230 (بازتابنده): 1 عدد. پیچ گوشتی تنظیم: 1 عدد |
RF-230 (بازتابنده): 1 عدد. | پیچ گوشتی تنظیم: 1 عدد |
