| قسمت |

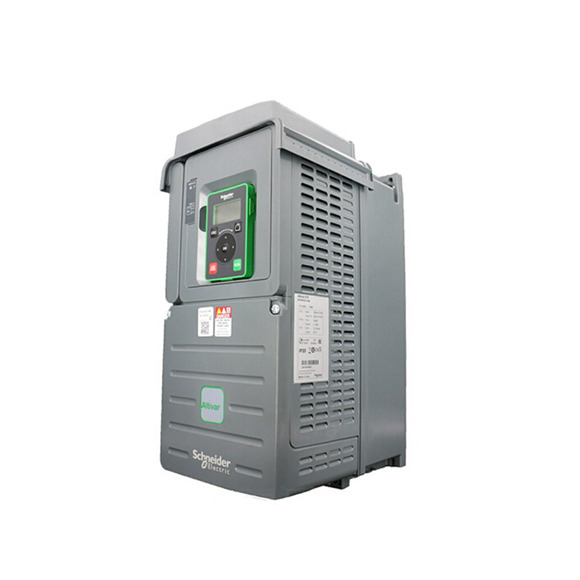

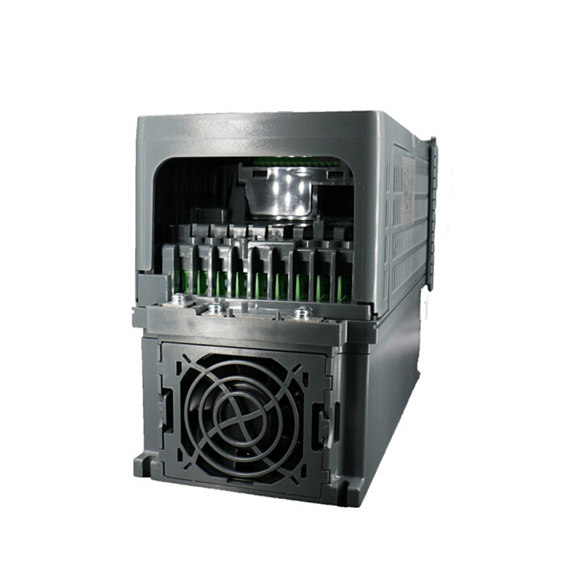

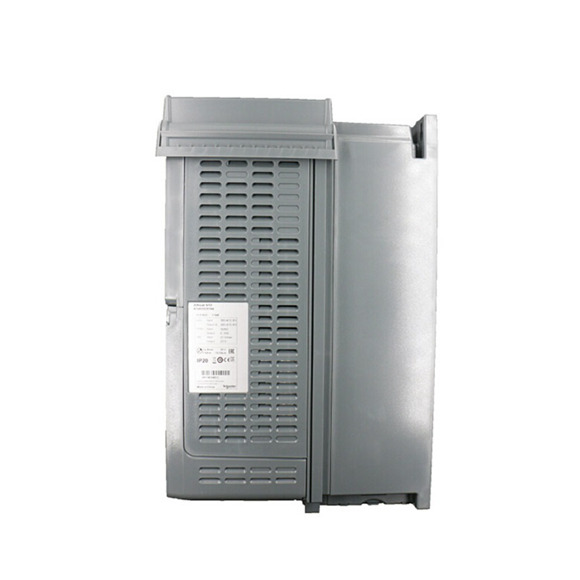

SCHNEIDER VFD INVERTER DRIVE ATV610 سری 0.75-160KW |
| نوع نصب |
|
|
ادغام کابینه |
| درجه حفاظت |
|
|
IP20 |
| محدوده برق برای عرضه خط 50… 60 هرتز |
سه مرحله: 380… 480 ولت (kw/hp) |
|
0.75… 90/1… 120 |
|
سه فاز: 400 ولت (کیلو وات) |
|
- |
|
سه فاز: 440 ولت (kW) |
|
- |
|
سه فاز: 480 ولت (HP) |
|
- |
|
سه فاز: 500 (کیلو وات) |
|
- |
|
سه فاز: 600 (HP) |
|
- |
|
سه فاز: 690 (کیلو وات) |
|
- |
| محرک |
بسامد خروجی |
|
0.1… 500 هرتز |
|
نوع کنترل |
موتور ناهمزمان |
|
گشتاور ثابت استاندارد ، گشتاور استاندارد متغیر ، حالت گشتاور بهینه شده |
|
|
موتور همزمان |
|
موتور PM (آهنربای دائمی) ، موتور بی میلی همزمان |
| توابع |
توابع پیشرفته |
|
از جمله تمام ویژگی های پیشرفته ATV600: B اندازه گیری دقیق برای نظارت بر مصرف انرژی سیستم (انحراف <5 ٪)
ب تشخیص رانش انرژی نصب B اترنت تعبیه شده با دسترسی مستقیم به پیکربندی سیستم و نظارت B ادغام منحنی های پمپ واقعی برای بهینه سازی نقطه عامل سیستم b نظارت بر پمپ بهینه شده بر اساس نقطه عملیاتی واقعی B نرخ جریان بدون سنسور B اندازه گیری های B بیان شده در واحدهای کار (به عنوان مثال M3/H ، KWH/M3) B محدودیت ولتاژ در پایانه های حرکتی b دسترسی متنی به مستندات فنی از طریق کد QR پویا B اندازه گیری های مداوم و تاریخی در زمان واقعی با داشبورد قابل تنظیم B توابع پیگیری تعمیر و نگهداری پیش بینی کننده و پیشگیرانه (به عنوان مثال دما با پروب PT100/1000 ، نظارت بر فن) تنظیم آسان شناسایی درایو برای درایوهای مدولار فرآیند Altivar از 110 کیلو وات تا 800 کیلو وات (150… 1100 اسب بخار) |
|
عملکرد ایمنی یکپارچه |
|
1: STO (گشتاور ایمن) SIL3 |
|
تعداد سرعت از پیش تعیین شده |
|
16 |
| تعداد I/O یکپارچه |
ورودی های آنالوگ |
|
3: قابل تنظیم به عنوان ولتاژ (0… 10 ولت) یا جریان (0-20 میلی آمپر/4-20 میلی آمپر) ، 2 مورد از آنها شامل پروب (PTC ، PT100 ، PT1000 یا KTY84) |
|
ورودی های دیجیتالی |
|
6: ولتاژ 24 ولت (منطق مثبت یا منفی) |
|
خروجی دیجیتالی |
|
- |
|
خروجی های آنالوگ |
|
2: قابل تنظیم به عنوان ولتاژ (0… 10 ولت) یا جریان (0-20 میلی آمپر) |
|
خروجی های رله |
|
3: 1 با مخاطبین NO/NC و 2 بدون مخاطب |
|
ورودی های عملکرد ایمنی |
|
2: برای عملکرد ایمنی STO |
| ماژول های انبساط I/O (اختیاری) |
ورودی های آنالوگ |
|
2 ورودی آنالوگ دیفرانسیل قابل تنظیم از طریق نرم افزار به عنوان ولتاژ (10… 10 ولت) orcurrent (0-20 میلی آمپر/ 4-20 میلی آمپر) ، یا برای PTC ، PT100 یا PT1000 ، 2- یا 3 سیم |
|
ورودی های دیجیتالی |
|
6: ولتاژ 24 ولت (منطق مثبت یا منفی) |
|
خروجی های دیجیتال |
|
2: قابل اختصاص |
| ماژول خروجی رله (اختیاری) |
خروجی های رله |
|
|
3: بدون مخاطب |
| ارتباط |
یکپارچه |
|
Modbus/TCP ، لینک سریال Modbus |
|
ماژول های گزینه |
|
اترنت/IP ، Modbus TCP و MD-Link Dual Port ، زنجیره دیزی کلوپن ، زیر D و بلوک پیچش ، Profinet ، Profibus DP V1 ، Devicenet ، Bacnet MS/TP ، PowerLink |
| پیکربندی و ابزارهای زمان اجرا |
|
|
ترمینال نمایش گرافیکی ، سرور وب جاسازی شده ، DTM (مدیر نوع دستگاه) ، somovesoftware |
| استانداردها و گواهینامه ها |
|
|
86/188/EEC ، IEC 61000-4-2 ، IEC 61000-4-3 ، IEC 61000-4-4 ، IEC 61000-4-5 ، IEC 61000-4-6 ، EN/IEC 61800-3 ، EN/IEC 61800-5-1 ، IEC 61000-3-12 ، IEC 60721-3 ، IEC 60721-3.
صدور گواهینامه Tüv ، علامت گذاری E |
